Поворотный стол (поворотный круг) — это такелажное устройство для вращения тяжеловесных грузов вокруг вертикальной оси. Этот механизм востребован, когда нужно повернуть технологическое оборудование в ограниченном пространстве производственного цеха.
Какие задачи решает поворотный стол
В процессе перемещения крупногабаритного оборудования по производственному помещению нередко требуется выполнить поворот. Как правило, трал или автокран не подходят для такого маневра, поскольку в цеховых пролетах недостаточно места для такой техники.
На помощь могут прийти внутрицеховые прицепы или подкатные такелажные тележки, однако их грузоподъемность ограничена. Прицепы рассчитаны на перемещение оборудования массой до 40 тонн, тележки — до 120 тонн. Кроме того, прицепы и тележки не смогут развернуться в цехах с неровными полами и плохим покрытием.
Теоретически можно выполнять повороты с помощью грузоподъемных механизмов — мостовых кранов или портальных систем, оснащенных гигантскими поворотными крюками — верлюгами. Но грузоподъемность штатных кранов обычно не подходит для подобных операций, да и найти вертлюг, рассчитанный на 200 тонн и более, — непростая задача.
Опыт инженеров «100 ТОНН МОНТАЖ» и других мировых лидеров такелажного рынка показывает, что разворачивать тяжеловесные грузы удобнее и безопаснее на поверхности земли, а не в воздухе. И для этой операции оптимально подходит поворотный стол.
Как устроен поворотный стол
Поворотный стол состоит их двух площадок: нижняя — зафиксирована, а верхняя — вращается. По принципу работы это оборудование напоминает диск «Здоровье». Использование механизма не требует физических усилий: в движение его приводят гидравлические домкраты. Чтобы повернуть груз, установленный на верхней площадке, достаточно нажать кнопку гидравлической маслостанции.
Грузоподъемность поворотного стола, которым располагает «100 ТОНН МОНТАЖ», составляет 450 тонн. В основании устройства — квадрат со стороной 2438 мм, высота корпуса — 152 мм. Перемещаемое оборудование может выходить за габариты круга, однако центр тяжести должен располагаться внутри поворотной площадки. При необходимости перед установкой груза на круг укладывают балки.
Как и где применяется поворотный стол
В процессе подготовки проекта производства работ инженеры определяют наиболее удобный способ перемещения оборудования по цеху. Он зависит от массогабаритных характеристик груза и особенностей площадки (покрытие пола, наличие ограничений по высоте, препятствий на пути движения и т.д.). По прямой оборудование может двигаться на такелажной тележке, прицепе или на стропах вместе с едущей по рельсам портальной системой. В месте, где необходимо выполнить поворот, оборудование устанавливают на поворотный стол, выполняют вращение, а затем вновь переносят груз на тележку, прицеп или выполняют строповку к портальной системе.

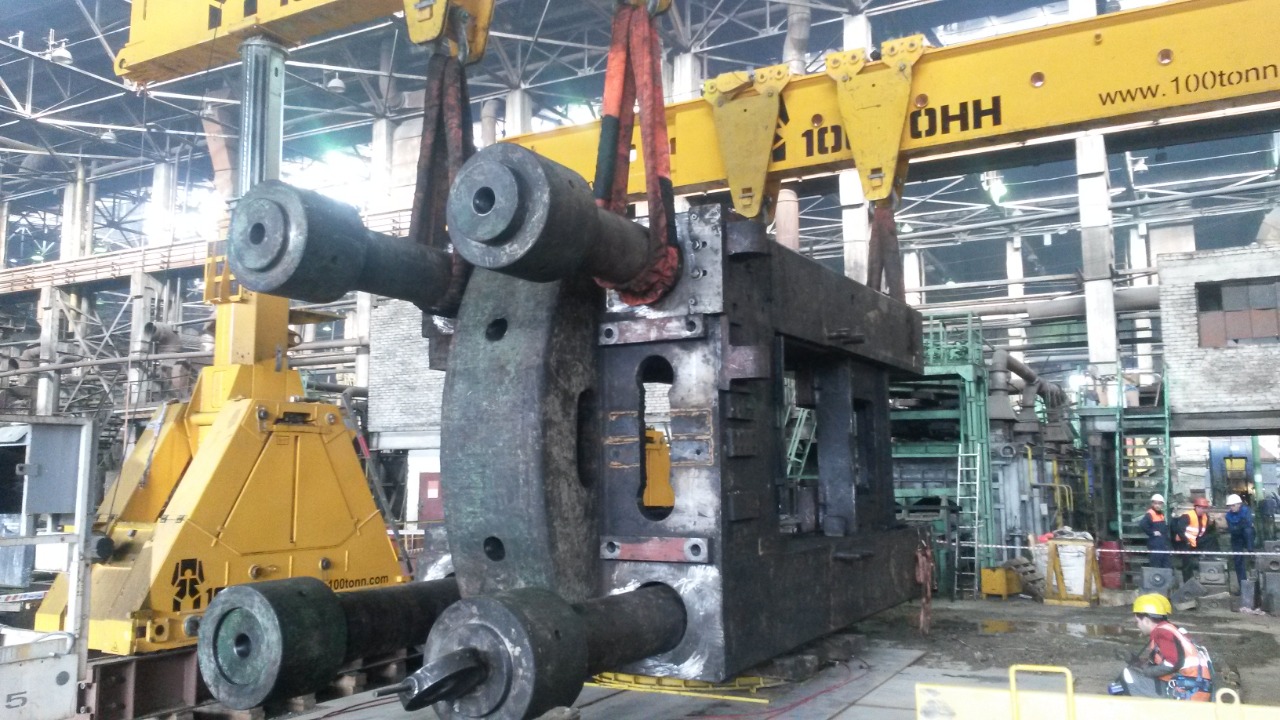

Поворотный стол востребован в тяжелой промышленности и энергетике. С его помощью можно поворачивать генераторы, турбины, прессы, ковочные машины и другое тяжеловесное оборудование.
К примеру, недавно «100 ТОНН МОНТАЖ» реализовала проект по перемещению оборудования кузнечного цеха на Ульяновском автомобильном заводе. Масса наиболее тяжелых единиц достигала 130 тонн. Для поворота горячековочной машины внутри производственного помещения наша бригада использовала поворотный стол. Это позволило выполнить сложную операцию максимально быстро и безопасно.
