Компания «100 ТОНН МОНТАЖ» установила и смонтировала барабанный гидроразбиватель производства Andritz (Австрия) на одном из крупнейших целлюлозно-бумажных комбинатов России — «НП НК КБК им. С. П. Титова». Масса гидроразбивателя FF-400EE превышает 200 тонн, длина достигает почти 40 метров, а диаметр составляет 4,5 метра. Компетенции нашей компании позволили успешно выполнить монтаж под ключ — от разработки проекта до запуска оборудования в эксплуатацию.
Суть проекта
Комбинат им. С. П. Титова первым в России решил применить на своем производстве гидроразбиватель барабанного типа для роспуска макулатуры. Потребность в новом оборудовании возникла, чтобы обеспечить сырьем модернизированную картоноделательную машину.

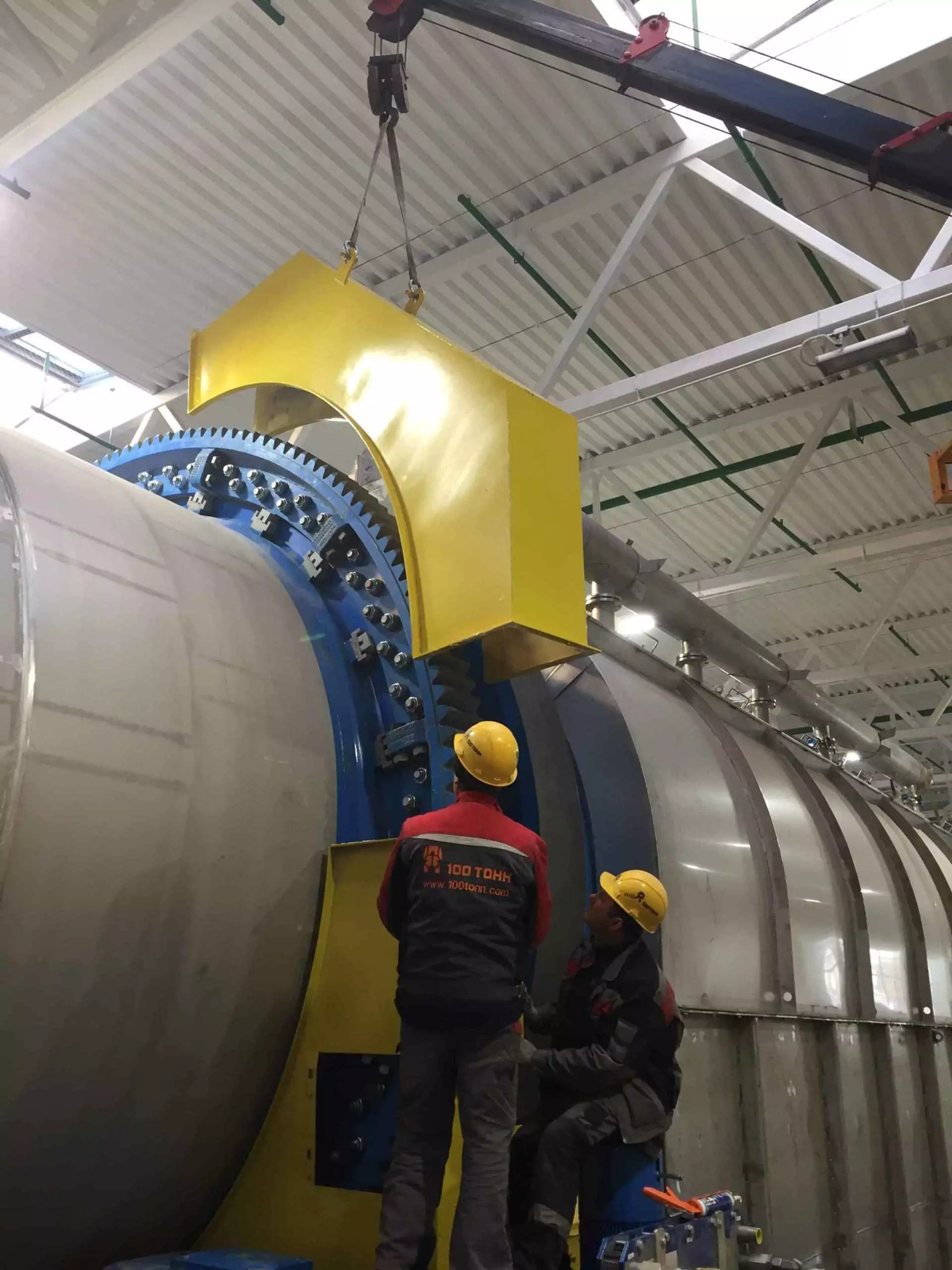

В рамках проекта специалисты «100 ТОНН МОНТАЖ» надвинули тяжелые части барабана гидроразбивателя на фундамент, а затем установили их в проектное положение на предварительно смонтированные ими опоры и выполнили стыковку. Помимо этого наша компания изготовила, доставила и собрала ёмкостное оборудование — донный бассейн, его колпак и бункер отходов. Смонтировала навесное и вспомогательное оборудование — приводы, транспортеры, консольные краны, гидросистему, систему смазки и др. Выполнила монтаж трубопроводов, насосов, запорно-регулирующей арматуры, КИПиА, сделала электромонтаж и провела пуско-наладочные работы.
Оригинальное решение сложной инженерной задачи
Новый участок роспуска макулатуры специалисты комбината решили разместить во вспомогательном корпусе, который прежде использовался как склад. Высота потолков в этом помещении составляет немногим более 6 метров, в то время как диаметр барабана — 4,5 метра. Чтобы гидроразбиватель поместился в здание, заказчику пришлось спроектировать и обустроить приямок с донным бассейном и фундаментами опор, а производителю барабана — придумать и реализовать особую конвейерную систему.

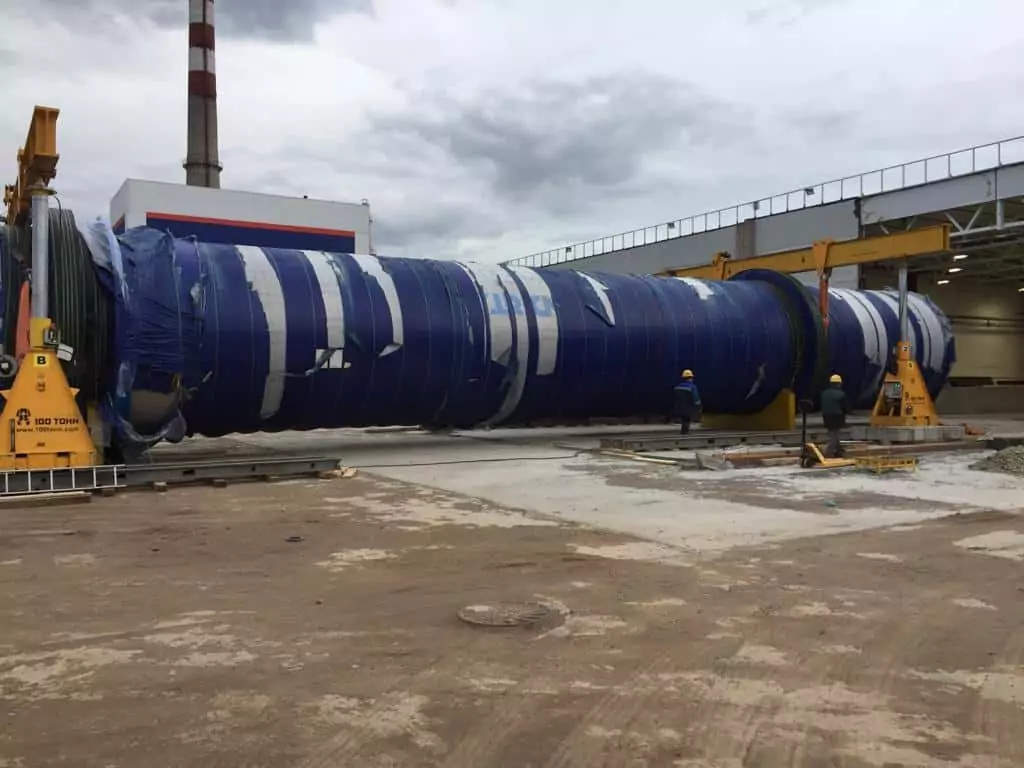

В свою очередь нашим специалистам нужно было найти способ, как в условиях крайних ограничений по вертикальному габариту переместить 28-метровую 110-тонную часть барабана от места выгрузки до фундамента и установить её на опоры.

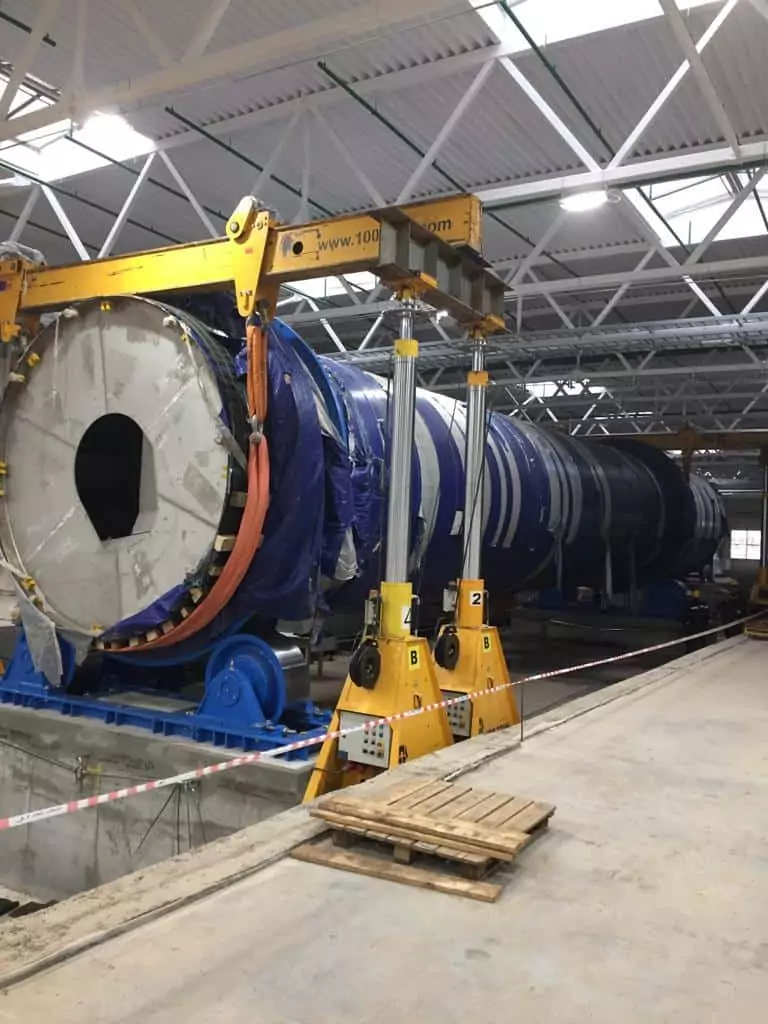

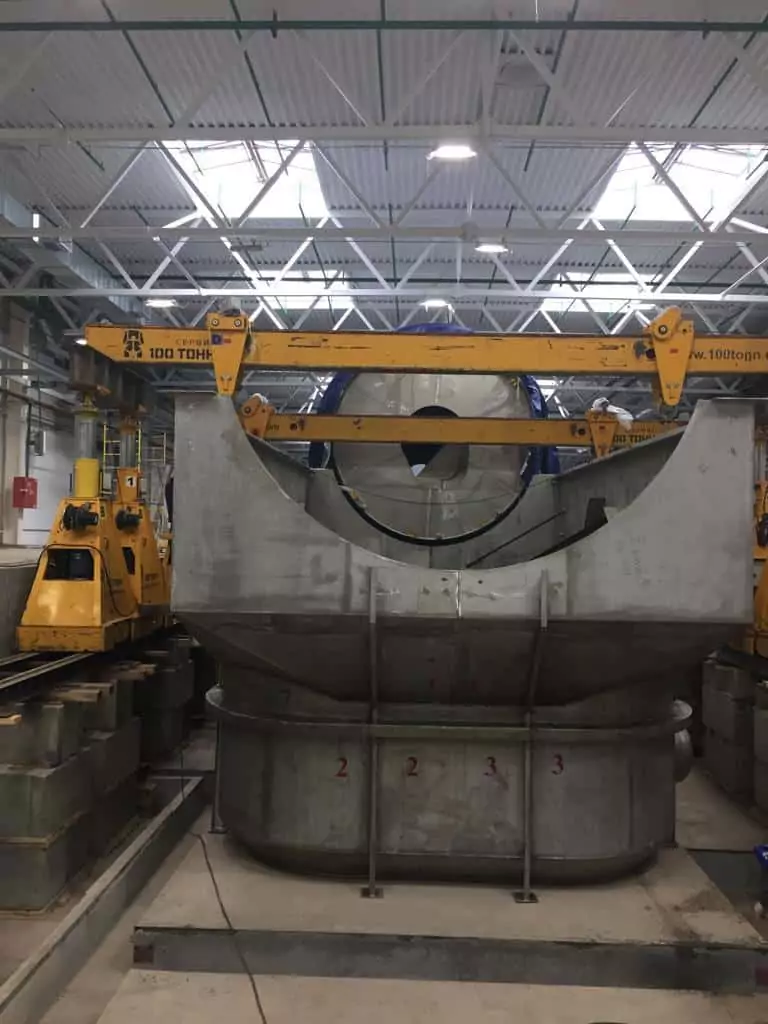

Использовать большую тяжелую портальную систему мы не могли — вместе с грузом она не помещалась в проем здания по высоте. Опоры фундамента располагались за приямком донного бассейна, который требовалось компенсировать или обойти. Чтобы решить эту нестандартную задачу, специалисты «100 ТОНН МОНТАЖ» решили одновременно применить две малогабаритные домкратные портальные системы грузоподъёмностью 125 тонн каждая. Чтобы визуализировать и согласовать с заказчиком этот оригинальный концепт, наша компания помимо документации подготовила анимационный ролик.
Монтаж под ключ
Картонно-бумажный комбинат искал подрядчика, который сможет не только выполнить все грузоподъёмные операции, но и квалифицированно смонтировать оборудование под ключ. Клиент выбрал «100 ТОНН МОНТАЖ», поскольку мы обладаем компетенциями как в монтаже, так и в такелаже. У нас большой опыт в логистике и отличная инженерная подготовка, в нашем арсенале самое современное оборудование и передовые монтажные технологии.
Мы умеем самостоятельно и быстро решать различные организационные вопросы и грамотно взаимодействовать с шеф-инженерами. В нашем штате трудятся специалисты различного профиля. Благодаря правильному планированию мы подключаем необходимый персонал в соответствии с графиком монтажа. Это позволяет четко соблюдать плановые сроки реализации проекта.
Выгода заказчика

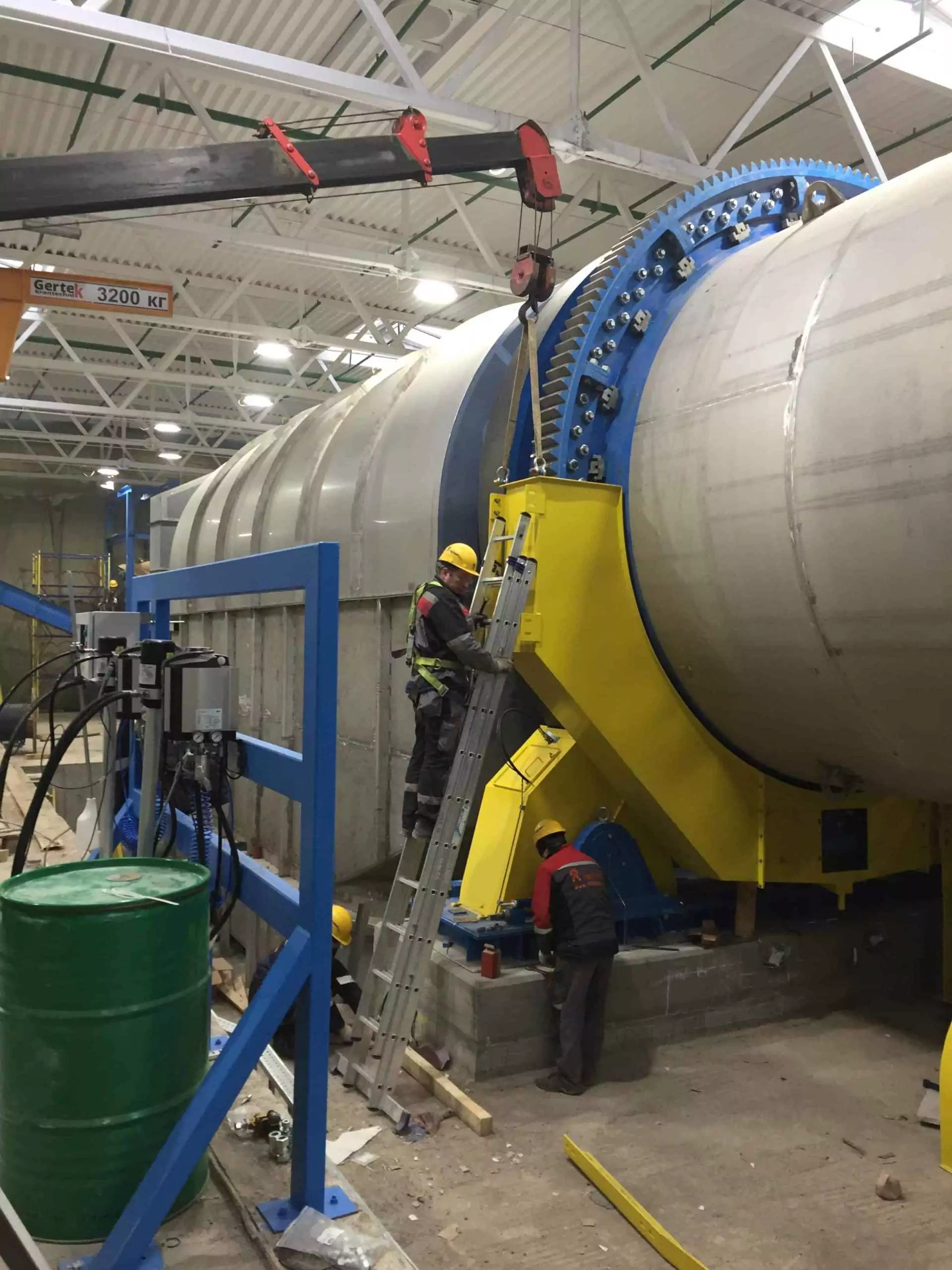

Благодаря оригинальному инженерному решению, разработанному специалистами «100 ТОНН МОНТАЖ», заказчик смог разместить гидроразбиватель в имеющемся помещении. Это помогло избежать затрат на строительство нового здания.
Опыт выполнения подобных монтажных проектов помог нам правильно оценить возможные риски. Еще на этапе выбора подрядчика мы предложили комбинату «закрытую» цену, исключающую предъявление к оплате дополнительных, ранее не учтённых работ.
На весь период выполнения такелажных и монтажных работ мы застраховали оборудование от любых рисков.
Примененное оборудование
Для монтажа гидроразбивателя Andritz наша компания использовала широкий спектр современного оборудования:
- Гидравлические портальные системы грузоподъемностью 125 тонн
- Телескопический стреловой автокран грузоподъемностью 25 тонн
- Грузовики с кранами-манипуляторами различной грузоподъемности
- Дизельный вилочный автопогрузчик грузоподъемностью 3,5 тонны
- Средства малой механизации
- Ручной механический и электромеханический инструмент
- Сварочное оборудование
В рамках проекта наши специалисты разработали следующую документацию:
- КМД (конструкции металлические, детали) на ёмкостное оборудование
- Анимационный ролик для визуализации концепта надвижки частей барабана
- Проект производства работ, в том числе ППР кранами
- Схемы размещения частей на транспорте и движения автотранспорта в пределах внутриобъектовых территорий
- Подробная ведомость объемов работ и график монтажа в MS Project
Информация о заказчике
ЗАО «Народное предприятие Набережночелнинский картонно-бумажный комбинат им. С. П. Титова» входит в десятку крупнейших предприятий целлюлозно-бумажной промышленности России. Комбинат считается лидером отрасли по внедрению инновационных технологий и активно сотрудничает с ведущими производителями оборудования — BHS, Bobst, Voith, Andritz, Metso/Valmet.
Инженеры и монтажники нашей компании имеют огромный опыт работ по монтажу различного технологического оборудования. Смотрите также примеры проектов по демонтажу и монтажу оборудования в разделе «Завершенные проекты».
У нас вы можете бесплатно заказать расчет стоимости демонтажа, такелажа и монтажа промышленного оборудования заполнив онлайн-форму на сайте или по телефонам в разделе Контакты.
