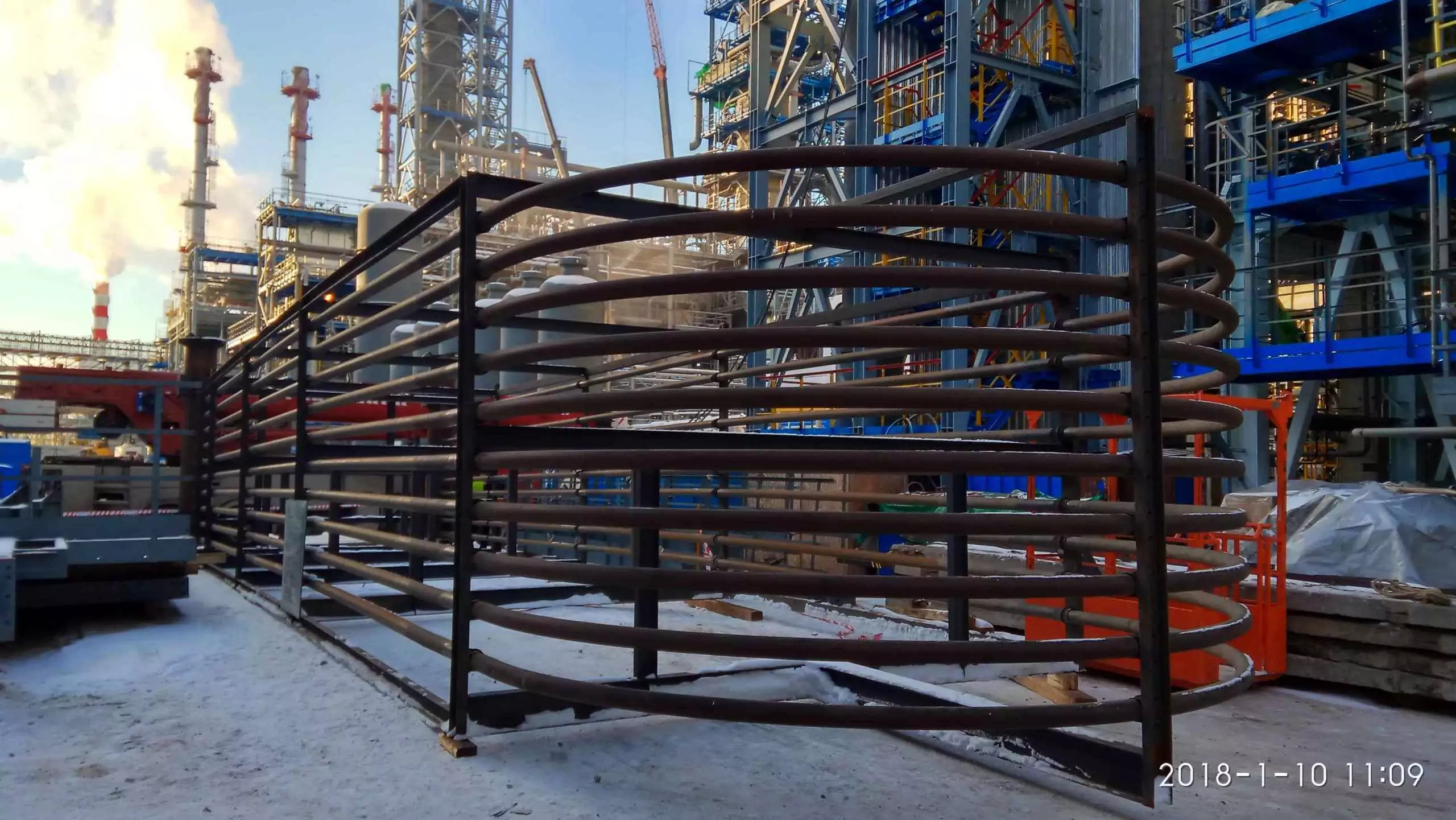

С 26 декабря 2017 по 14 февраля 2018 года специалисты «100 ТОНН МОНТАЖ» выполнили монтаж шести змеевиков радиации печи 208-30-Н-001/002/003. Работы по такелажу и монтажу нового оборудования проводились на территории АО «Антипинский нефтеперерабатывающий завод» в крайне стесненных условиях. Такелаж змеевиков необходимо было выполнить очень аккуратно, так как вокруг площадки располагались технологические трубопроводы завода.
Выполнение монтажа оборудования
Наши специалисты производили монтажные работы в сложных условиях при температуре -34 °. Для перемещения и установки змеевиков была изготовлена специальная рама кантования. Вес рамы составил 40 тонн, размер – 24х4 метра. После монтажа рамы на площадке в раму были установлены змеевики. Затем мы произвели перемещение и кантование рамы со змеевиками, общий вес которой составил 52 тонны. Далее мы осуществили закатку змеевиков в печь и произвели обратное кантование рамы.
Выполнение комплекса монтажных работ, в том числе сварка коллекторов змеевиков проводилась на отметке +24 метра.
Такелажно-монтажное оборудование, использованное на Антипинском НПЗ
При монтаже змеевиков радиации печи 208-30-Н-001/002/003 наши специалисты использовали различное такелажное и монтажное оборудование и инструмент, в том числе:
- Два автомобильных крана г/п 300 тонн.
- Коленчатый подъемник высотой 26 метров.
- Вилочный погрузчик г/п 3,5 тонны.
- Прочее специализированное монтажное оборудование и инструмент.
Основные работы по монтажу оборудования
В ходе реализации проекта по монтажу оборудования были выполнены следующие работы:
– разработка плана проведения проектных работ (ППР);
– разработка технологии ручной комбинированной сварки змеевиков;
– изготовление и сборка рамы кантования;

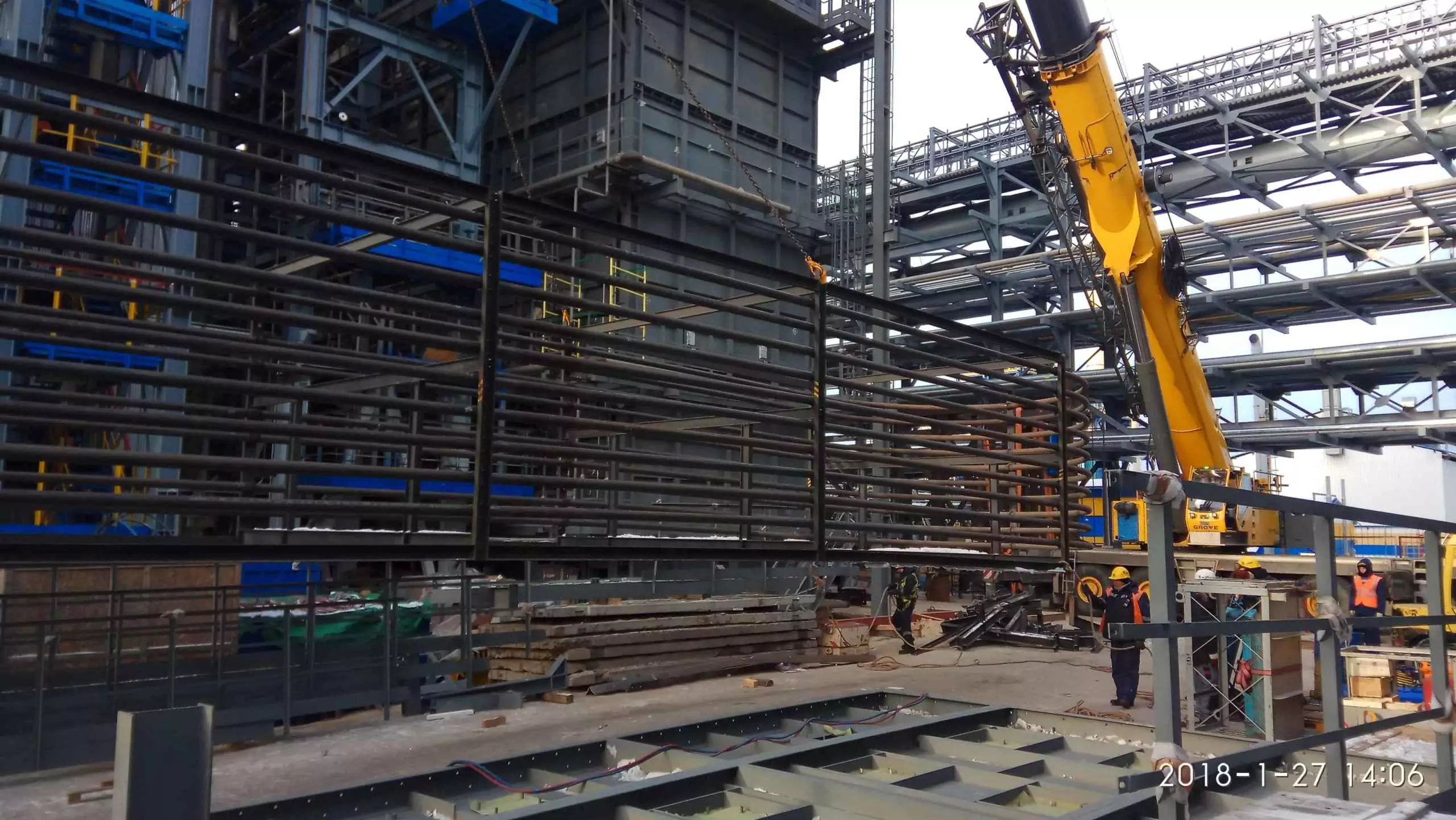

– установка и раскрепление змеевиков в раме;
– перемещение рамы со змеевиками;

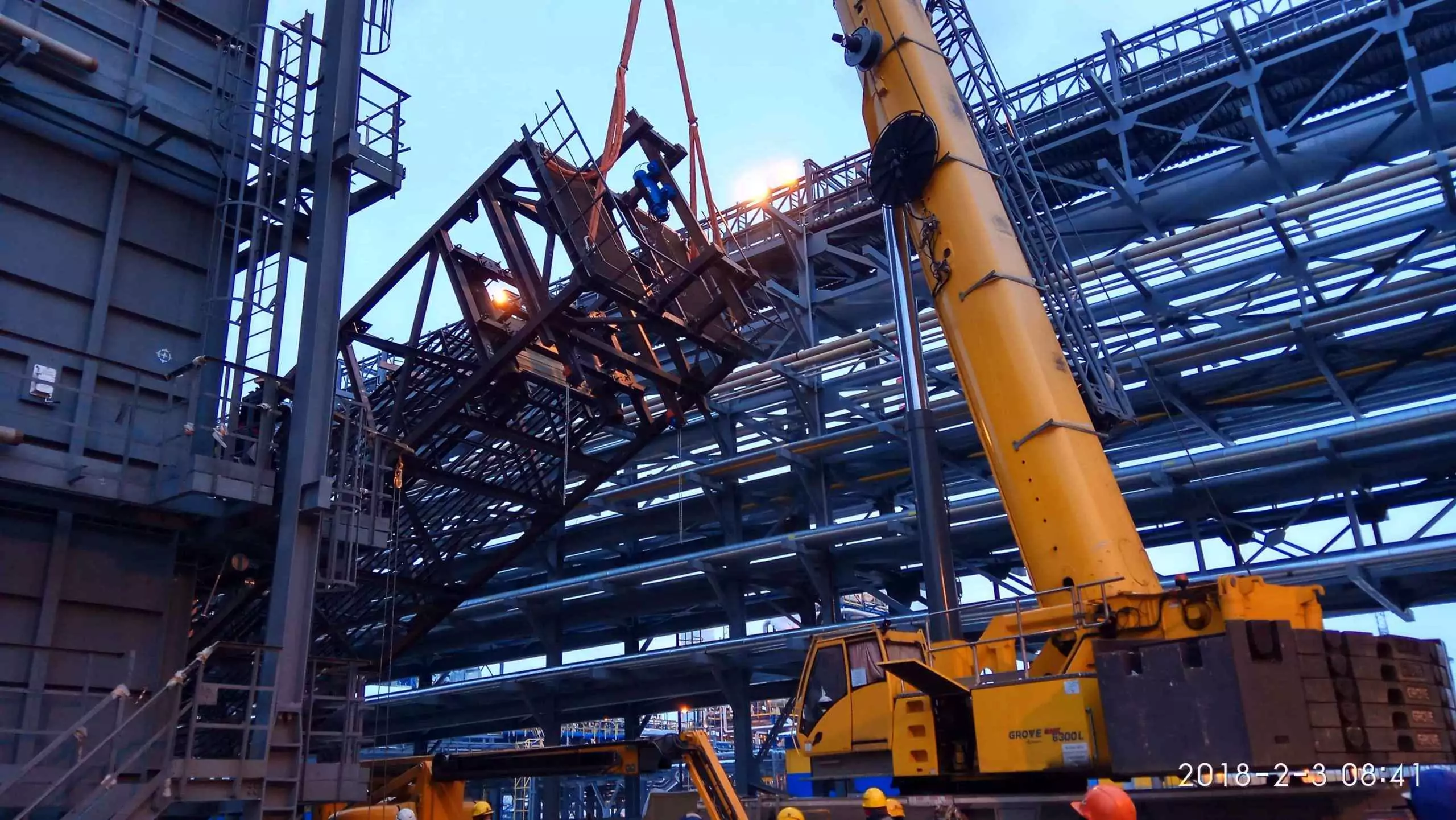

– кантование рамы со змеевиками в вертикальное положение;
– закатка змеевика в печь;

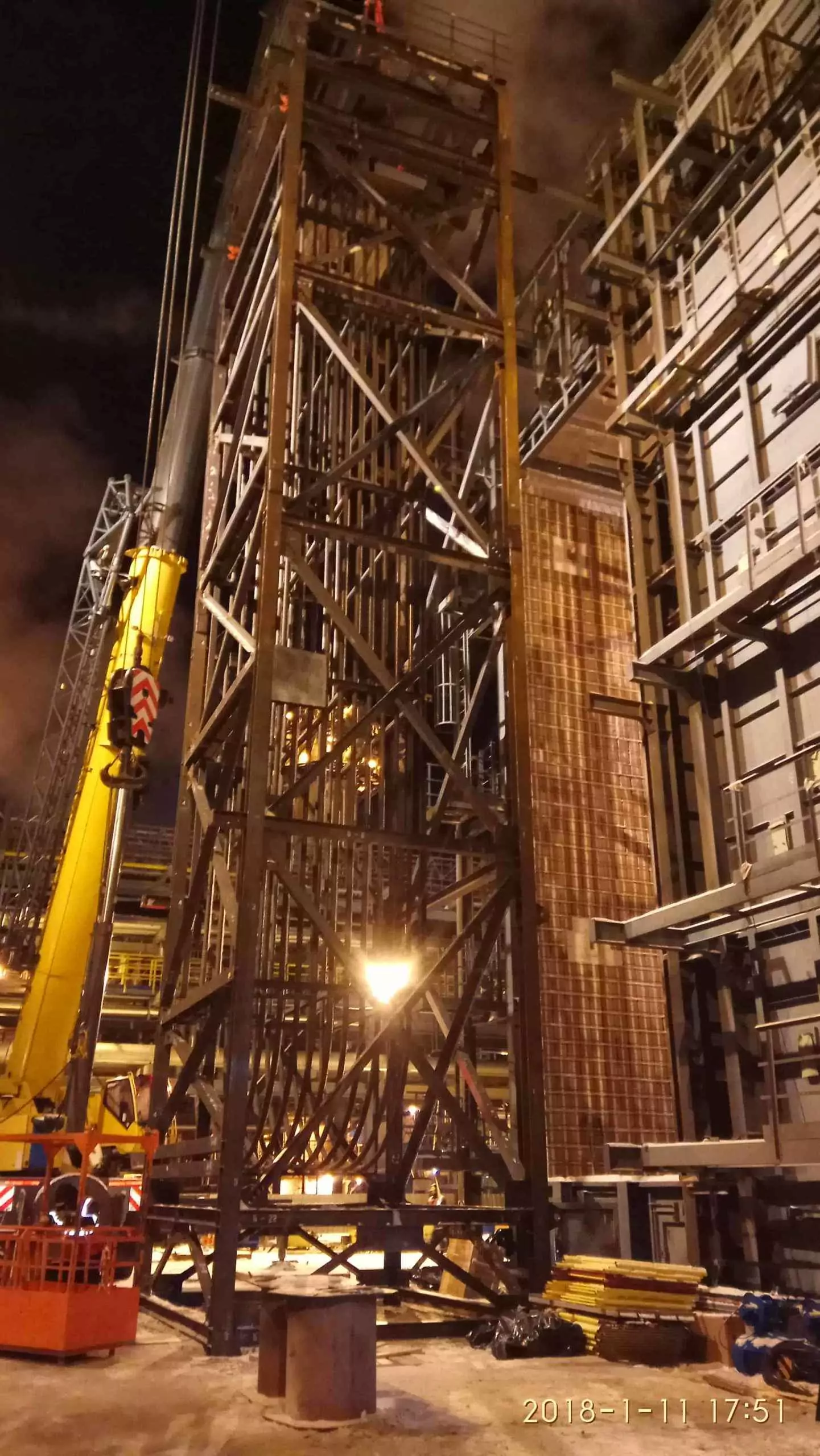

– обратное кантование рамы;
– демонтаж транспортных рам змеевиков и монтаж эксплуатационных рам (разделителей) змеевиков;
– сварка коллекторов змеевиков.
В итоге компания «100 ТОНН МОНТАЖ» на «отлично» справилась с поставленной задачей и в срок завершила монтаж нового оборудования.
