В феврале 2018 года по заказу научно-исследовательского института резиновых покрытий и изделий из Санкт-Петербурга компания «100 ТОНН МОНТАЖ» выполнила выгрузку с автотранспорта, перемещение и монтаж нового компрессионного гидравлического пресса модели S-1500-A-PCD производства PAN STONE (Тайвань).
Такелаж и монтаж прессового оборудования
Прессовое оборудование PANSTONE прибыло на объект в Санкт-Петербурге в контейнерах. Возможность подъезда контейнеровозов ограничивалась существующей застройкой. Поэтому выгрузка контейнеров с оборудованием выполнялась на узком проезде между забором и стеной здания.
После «расконтейнеровки» выгруженные части пресса с помощью погрузчика и цехового прицепа были перемещены в место монтажа. Далее мы выполнили установку узлов пресса S-1500-A-PCD в проектное положение.
Максимальная нагрузка на полы в производственном помещении НИИРПИ была ограничена (2 тоннами на кв. метр). Под полами расположен подвал. Пресс монтировался в вырезанный в бетоне перекрытия проем на стальные металлоконструкции, опирающиеся на фундамент. Подача тяжелых частей пресса выполнялась в монтажный проем, открытый в единственно возможном месте – непосредственно в месте монтажа. Это существенно осложняло работы, так как исключало возможность промежуточного опирания на пол тяжелых частей машины перед их установкой в проектное положение. Вырезанный в бетонном полу проём был «вписан» в сетку колонн единственно возможным образом. Свободного пространства, доступного для установки грузоподъемных механизмов, оставалось не более 1200 мм на сторону.
Стационарные механизмы достаточной грузоподъемности в месте монтажа отсутствовали. Поэтому безальтернативным решением в данном проекте было применение малой гидравлической портальной системы.

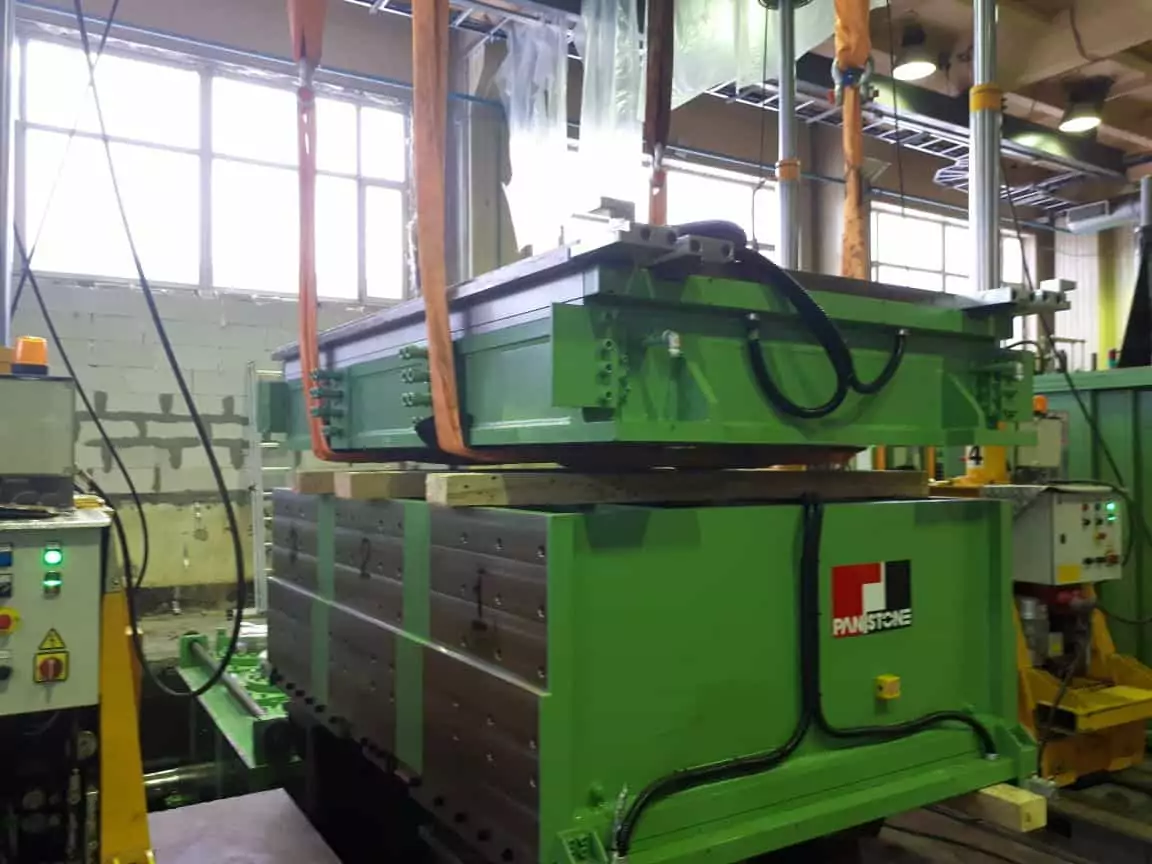

После установки в проектное положение тяжелых частей с помощью гидравлического портала прессовое и периферийное оборудование PANSTONE было смонтировано в соответствии с технологической схемой.
Перечень основных работ по монтажу
В ходе реализации проекта по монтажу пресса мы выполнили следующие основные работы:
– разработка Проекта Производства Работ (ППР);
– усиление перекрытия между подвалом и первым этажом;
– выгрузка 40’ и 20’ футовых контейнеров с частями пресса с автотранспорта;
– выгрузка частей пресса из 40’ и 20’ футовых контейнеров;
– удаление транспортных креплений и распаковка грузовых мест;
– перемещение частей пресса от места расконтейнеровки к монтажному проему;
– установка базовых частей пресса в проектное положение;
– точное позиционирование базовых частей пресса в плане и по высоте;
– крепление опор станины пресса к подрамнику в подвале;
– монтаж деталей и узлов пресса, систем гидравлики, пневматики, нагрева;
– механический монтаж навесного оборудования пресса;
– размещение, крепление и подключение гидравлического агрегата, системы нагрева плит, системы централизованной смазки, пневмосистемы;
– заправка технологических жидкостей;
– механический монтаж кожухов, ограждений, трапов и прочих частей пресса.
Такелажное оборудование, использованное на проекте
При выполнении работ наши специалисты использовали:
– Гидравлическая портальная система г/п 125 тонн;
– Цеховой низкорамный высокомобильный прицеп г/п 37 тонн;
– Автокран г/п 130 тонн;
– Погрузчик дизельный вилочный г/п 5 тонн.
Монтажные работы на объекте выполнила бригада из 4 сотрудников. Мы не в первый раз работаем с ОАО НИИРПИ ЦФНТ. Использование собственного гидравлического портала -практически безальтернативное технические решение в условиях объекта. Наши монтажники оперативно реагировали на изменения сроков подачи контейнеров с оборудованием на объект и в итоге все работы были выполнены в соответствии с требованиями Заказчика.
