В промышленном строительстве важно убедиться, что оборудование, конструкции смонтированы качественно, соответствуют требованиям безопасности. Проблема в том, что скрытые дефекты невозможно обнаружить визуально. Именно здесь на помощь приходят методы неразрушающего контроля (НК). Они позволяют выявить повреждения, не разрушая сам объект.

В статье подробно рассмотрим, что такое метод неразрушающего контроля, в чем его ключевая роль при монтаже оборудования либо инженерных систем.

Что такое неразрушающий контроль

Неразрушающий контроль — это совокупность методов и процедур, которые дают возможность проверить целостность, надежность материалов, деталей или сварных соединений без их повреждения. В отличие от механических испытаний, где образец разрушается для выявления характеристик, здесь объект сохраняет работоспособность.

Для специалистов-практиков особенно важно понимать, в чем заключается неразрушающий контроль. Он позволяет определить наличие трещин, пористости, внутренних пустот, других дефектов, которые в дальнейшем могут привести к авариям или выходу оборудования из строя.

Подробнее остановимся на том, что такое неразрушающий контроль сварных соединений. Сварные швы — самые уязвимые зоны конструкций, поэтому их проверка проводится строго по ГОСТам и международным стандартам. Своевременная диагностика помогает оценить качество сварки, надежность стыков, исключить риск разрушения конструкции при эксплуатации.

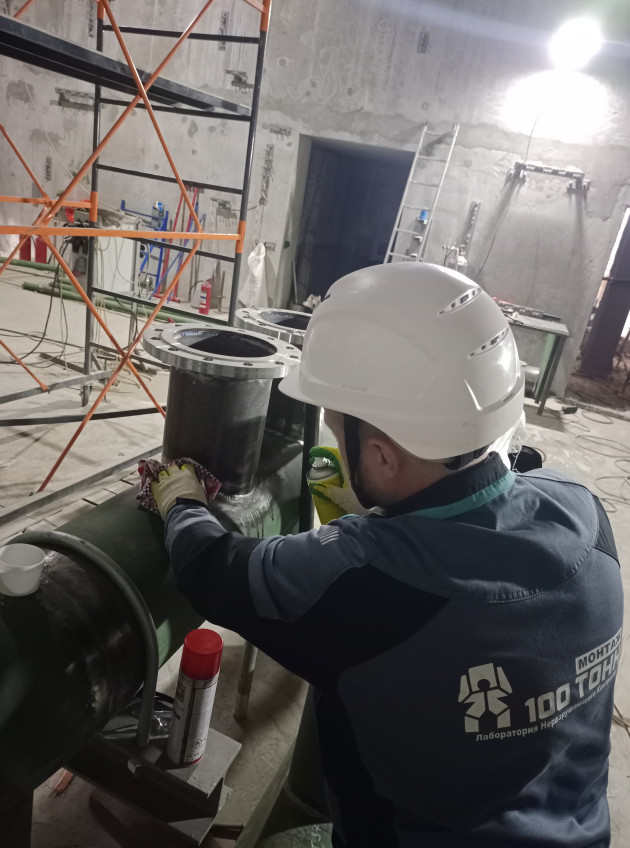

Методы неразрушающего контроля в монтаже оборудования

Что относится к неразрушающему контролю

Основные методы, которые применяют на производстве:

  • Визуально-измерительный контроль — базовый этап диагностики, включающий внешний осмотр, проверку размеров
  • Ультразвуковой метод — основан на прохождении акустических волн через металл, фиксации отраженного сигнала
  • Магнитопорошковый метод — позволяет обнаружить поверхностные дефекты с помощью магнитного поля и специального порошка
  • Капиллярный метод — диагностика с применением проникающих веществ, которые заполняют микротрещины, а затем проявляются на поверхности
  • Вихретоковый метод — основан на взаимодействии электромагнитного поля с металлом
  • Радиографический метод — исследование с использованием рентгеновских или гамма-лучей для выявления внутренних дефектов

Все перечисленные способы — это то, что относится к неразрушающим методам контроля. Они востребованы в промышленности в зависимости от свойств материалов и задач диагностики.

Задать вопрос специалистам «100 ТОНН МОНТАЖ»

    Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных. Политика конфиденциальности

    Сферы применения при монтажных работах

    В условиях монтажной практики каждый метод имеет свое назначение и решает конкретные задачи:

    1. Визуальный и измерительный контроль проводят на строительной площадке при проверке качества металлоконструкций, сварных швов трубопроводов, элементов оборудования.
    2. Ультразвуковую дефектоскопию широко применяют на этапе монтажа несущих конструкций, технологических резервуаров, узлов, где требуется подтверждение сплошности и прочности сварки.
    3. Магнитопорошковый контроль используют для диагностики поверхностных дефектов в сварных соединениях металлоконструкций, а также при монтаже ответственных узлов.
    4. Капиллярный метод особенно востребован при проверке герметичности трубопроводов, сварных швов резервуаров и емкостей, где недопустимы утечки.
    5. Вихретоковый контроль применяют в ситуациях, когда необходимо обследовать тонкостенные металлические детали, сварные швы или элементы оборудования в труднодоступных местах.

    НК может использоваться на разных этапах монтажа: при проверке качества входных материалов, в ходе пооперационного контроля отдельных узлов и швов, а также на заключительном этапе — когда заказчик принимает результат работы подрядчика. Такой комплексный подход сводит к минимуму вероятность скрытых дефектов, обеспечивает высокое качество на всех стадиях.

    Цели и задачи методов неразрушающего контроля

    Для чего проводится неразрушающий контроль?

    • Во-первых, для выявления скрытых дефектов на ранних стадиях
    • Во-вторых, для подтверждения качества сварки, материалов, готовых изделий
    • В-третьих, для оценки надежности и долговечности оборудования
    • В-четвертых, чтобы обеспечить безопасность эксплуатации объектов, снизить риск аварий, затраты на ремонт

    НК позволяет определить реальное состояние конструкций без их повреждения либо демонтажа. Это экономит ресурсы, повышает эффективность производства, гарантирует соответствие ГОСТам, отраслевым стандартам.

    Качество проверки во многом зависит от квалификации дефектоскопистов. Специалисты должны пройти обучение, иметь удостоверения, профильный опыт.

    По итогам НК лаборатория обязана предоставить пакет документации, защитить его перед заказчиком. Заключение должно быть грамотно оформлено. Это не менее важно, чем соблюдать технологию дефектоскопии.

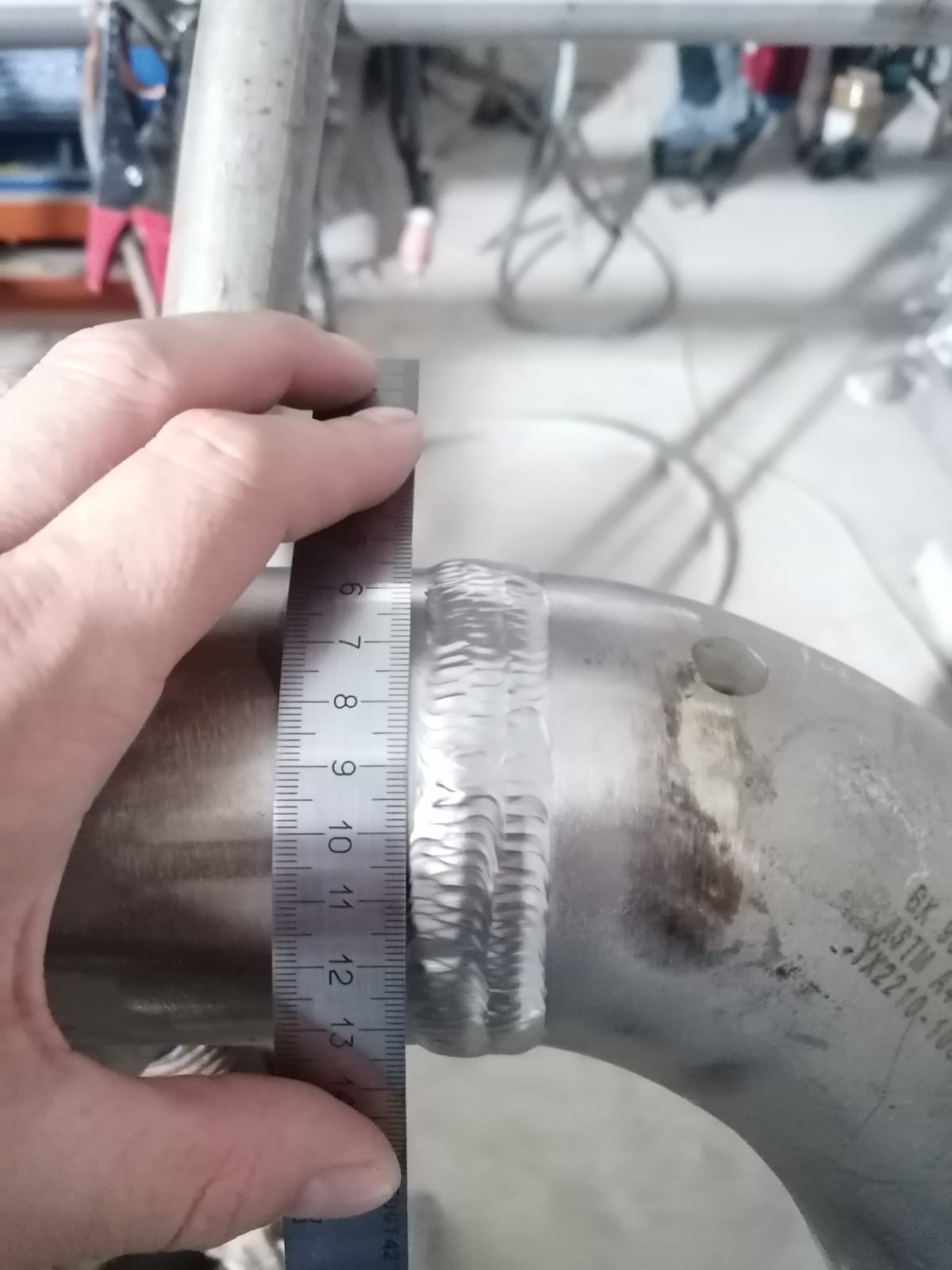

    Визуальный и измерительный контроль сварных соединений

    Заключение

    В статье мы разобрались, что входит в неразрушающий контроль. Выяснили, что это незаменимый инструмент в монтажной практике. От него зависит надежность и безопасность конструкций. Он позволяет своевременно выявлять дефекты сварных соединений, контролировать качество металлоконструкций и узлов оборудования, не нарушая их целостности. НК снижает риски аварий, сокращает затраты на переделки. Подтверждает, что качество монтажных работ соответствует нормативным требованиям.

    В ряде случаев услуги НК предоставляют сами монтажные организации, располагающие аккредитованными лабораториями. Это гарантирует объективность проверки, при этом ускоряет процесс сдачи работ. Подрядчик уже хорошо знаком с объектом, располагает всей документацией. Заказчик получает подтверждение качества напрямую, без привлечения сторонних специалистов. Это упрощает управление проектом. К тому же, самой монтажной организации важно выявить все дефекты на ранних стадиях, чтобы сдать весь сварочный монтаж в срок.
