В промышленном монтаже одинаково важны точность выполнения работ, гарантия безопасности будущей эксплуатации. Любая ошибка при сварке трубопроводов, резервуаров или несущих конструкций может привести к авариям. Внешнего осмотра здесь недостаточно: многие дефекты скрыты внутри металла, поэтому не проявляются при первичной проверке.
В монтажной практике применяются различные методы неразрушающего контроля (НК). В том числе радиационный метод неразрушающего контроля, который правильнее называть радиографическим. На данный момент РНК — самый точный и максимально информативный метод при обнаружении внутренних дефектов в сварных соединениях, однако и самый дорогостоящий.
Понятие радиационного метода неразрушающего контроля
Радиографический неразрушающий контроль (РНК) основан на применении ионизирующего излучения. Поток рентгеновских или гамма-лучей проходит через контролируемый объект и ослабляется в зависимости от плотности материала. Итог фиксируется на плёнке или цифровом детекторе, образуя изображение внутренней структуры.
Основы радиографического неразрушающего контроля подробно описаны в ГОСТ 7512. В нём приведены термины, определения, требования к оборудованию, порядок работы с источниками излучения, а также меры безопасности.
Области применения в промышленном монтаже
В сфере монтажа оборудования и конструкций радиационный неразрушающий контроль находит применение в следующих случаях:

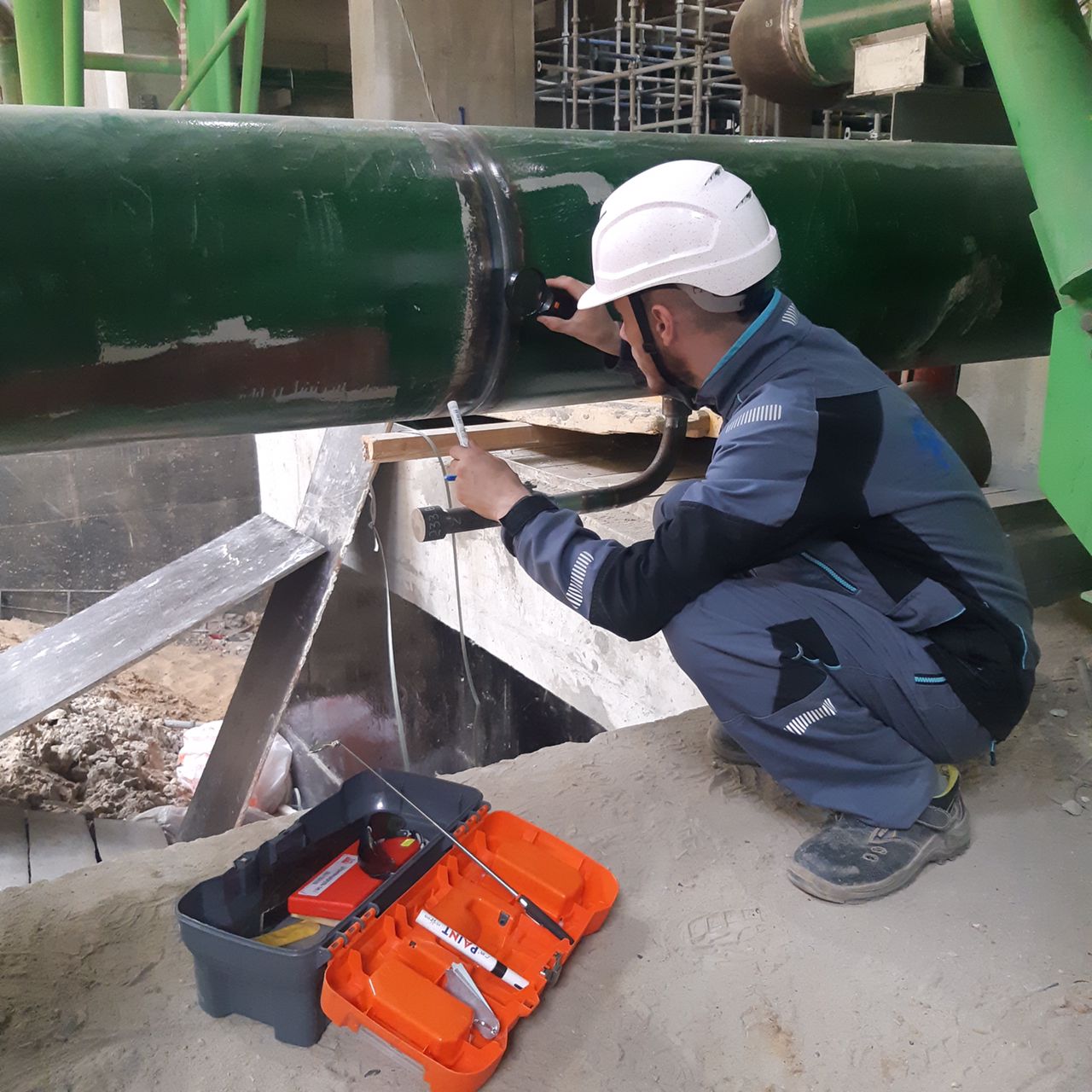

- Трубопроводы высокого давления — проверка стыков, где важно выявить внутренние дефекты, образовавшиеся в процессе сварки металла
- Резервуары и емкости — выявление дефектов сварных соединений
Итак, что относится к радиографическому (радиационному) неразрушающему контролю? В монтажной практике это прежде всего проверка качества сварных соединений, которую определяет проектная документация, а также требования НТД.
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных. Политика конфиденциальности
Виды радиационного контроля
РНК делится на несколько способов:
- Рентгенографический — дает высококонтрастное изображение дефектов, применяется в лабораториях, на строительных площадках

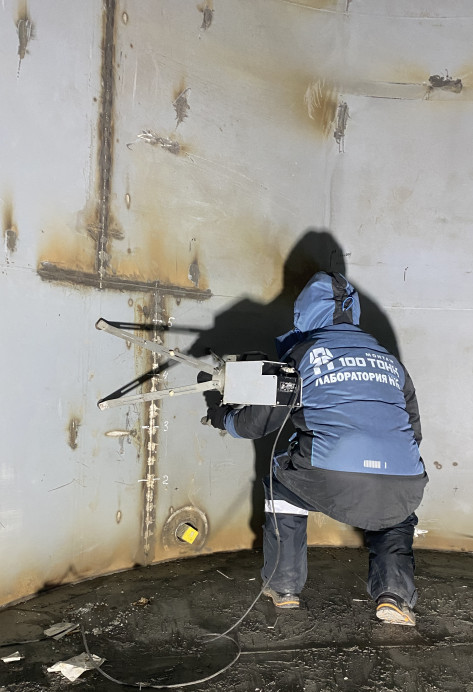

- Гаммаграфический — наиболее удобен для полевых условий. Приборы радиационного неразрушающего контроля на изотопах (Ir-192, Co-60) обладают большой проникающей способностью
- Радиоскопический — обеспечивает просмотр состояния шва на экране в режиме реального времени, ускоряет процесс диагностики
- Цифровая радиография — современный способ, позволяющий обрабатывать результаты программно, хранить их в архивах, а также проводить последующий анализ
Каждый метод имеет свои преимущества и ограничения, поэтому подходящий вариант подбирают исходя из характеристик объекта.
Приборы и оборудование
Существуют специализированные приборы радиационного неразрушающего контроля:
- источники излучения (рентгеновские аппараты, гамма-дефектоскопы, ускорители)
- системы регистрации (радиографическая плёнка, цифровые матрицы, люминесцентные экраны)
- средства радиационной безопасности (дозиметры, индивидуальные средства защиты, защитные камеры, контейнеры)
Современные лаборатории активно внедряют цифровые комплексы, которые упрощают процесс контроля, позволяют ускорить сдачу объектов.
Подрядные организации, роль специалистов
Так как радиационный метод основан на применении ионизирующего излучения, работы могут выполнять только специалисты с аттестацией.
Наличие аккредитации, современного оборудования — ключевые критерии выбора подрядчика для РНК.
Обращение к профессиональным организациям гарантирует:
- соблюдение всех требований ГОСТ, а также международных стандартов
- достоверность результатов диагностики
- безопасность проведения работ
- документальное подтверждение качества для заказчика и надзорных органов
Именно поэтому в промышленном монтаже рекомендуется доверять РНК специализированным подрядным организациям. Это снижает риски аварий, ускоряет процесс приёмки объекта.
Иногда монтажные организации имеют собственную лабораторию НК. Такой вариант будет наиболее удобен для заказчика, так как вместо двух подрядчиков достаточно привлечь одного. Он выполнит монтаж оборудования и технологических трубопроводов, а затем проведет проверку, выдаст акты по ее результатам.
Заключение
Радиационный вид неразрушающего контроля — один из наиболее надежных способов проверки качества сварных соединений и металлоконструкций. Его применение позволяет выявлять скрытые дефекты еще на стадии установки оборудования. За счет этого можно избежать переделок на более поздних стадиях монтажа. Кроме того, глубокий контроль качества сварных соединений предотвращает аварии, снижает затраты на ремонт в период будущей эксплуатации.
В статье мы разобрали, что включает в себя контроль неразрушающий радиационный, связанные с ним термины и определения. Требования к РНК закреплены в ГОСТ. Это гарантирует единый подход к проведению работ, делает результаты диагностики сопоставимыми, обеспечивает объективность оценки качества.
