Монтаж оборудования в рамках реконструкции ЦКРИ-3 Архангельского ЦБК

Заказчик: Архангельский целлюлозно-бумажный комбинат
Объект: Цех каустизации и регенерации извести
Местоположение: г. Новодвинск, Архангельска область
Даты работ: 30.05.17-14.02.18

Поделиться

С мая 2017 по февраль 2018 года специалисты «100 ТОНН МОНТАЖ» выполнили работы по монтажу оборудования цеха каустизации и регенерации извести Архангельского целлюлозно-бумажного комбината.  Являясь генеральным подрядчиком,  наша компания провела реконструкцию ЦКРИ-3 ,смонтировала и запустила новое оборудование: напорный дисковый фильтр, фильтр известкового шлама, гаситель-классификатор, а также все периферийное оборудование, в том числе ёмкости, насосы, двигатели, конвейеры, КИПиА, АСУ ТП, электрические шкафы и кабельные линии, трубопроводы с изоляцией.

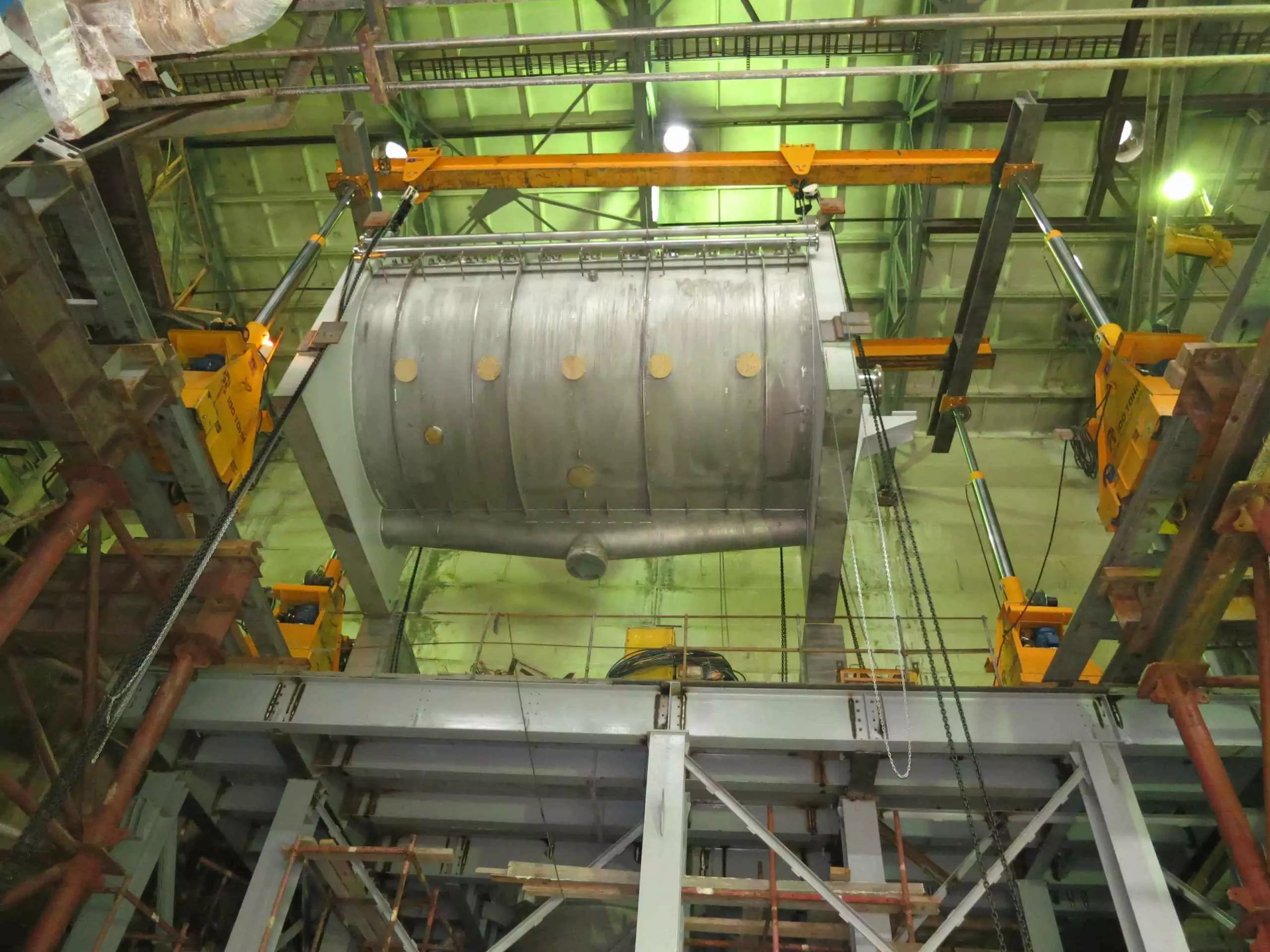

Подъем оборудования в цехе с помощью портала на отметку 10,4 метра

Монтаж технологического оборудования ЦБК

Наши специалисты производили монтажные работы в одном из цехов Архангельского ЦБК, расположенном в г. Новодвинск  (это географически отдаленный населенный пункт, расположенный в районе, приравненном к району крайнего севера). ЦКРИ 3 – это сильнозагрязненный известью цех, в котором в принципе отсутствует грузоподъемное оборудование.

Мы  произвели выгрузку и перемещение внутрь цеха оборудования Valmet и материалов. Далее с помощью портальной системы GP 125 был выполнен подъем на отметку 10,4 метра и установка напорного дискового фильтра белого щелока в проектное положение.

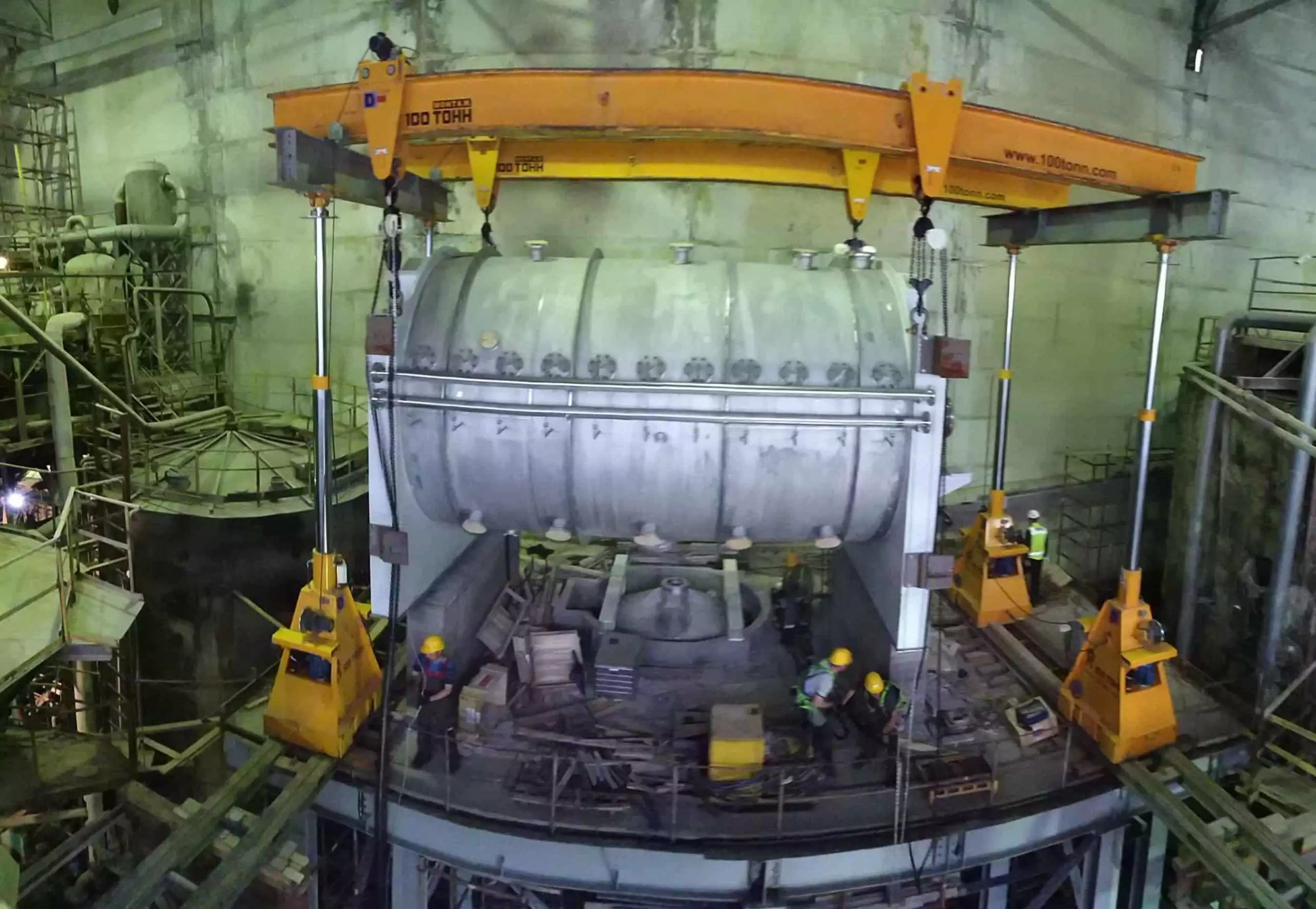

Установка напорного дискового фильтра белого щелока в проектное положение

Перед подъемом оборудования на проектную отметку необходимо было в чрезвычайно стесненных условиях собрать гидравлический портал.  В соответствии с  решением разработанным нашими инженерами, портальная система  была собран с помощью очень редкого короткобазного автокрана.

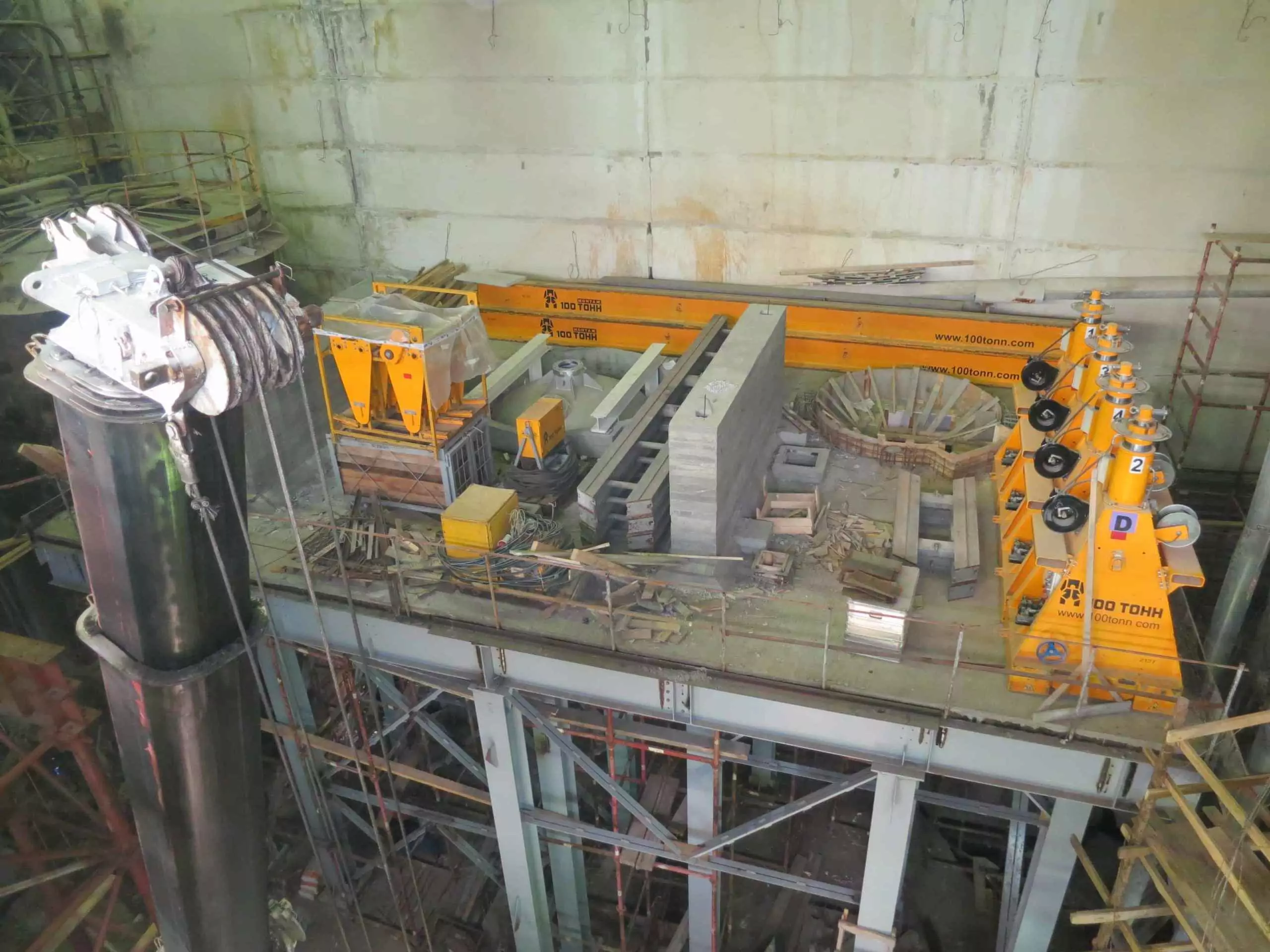

Сборка гидравлического портала на высоте

Работы по монтажу оборудования с одной стороны были привязаны к окончанию предшествующих им строительных работ, выполняемых привлеченным АЦБК подрядчиком, на скорость работы которого мы влиять не могли.  Понимая возможную задержку  сроков выполнения строительных работ, инженеры «100 ТОНН МОНТАЖ»  ещё до начала проекта разработали  подробный график выполнения работ по монтажу оборудования и самостоятельно увязали его со строительными работами, согласовав со строительным подрядчиком АЦБК.

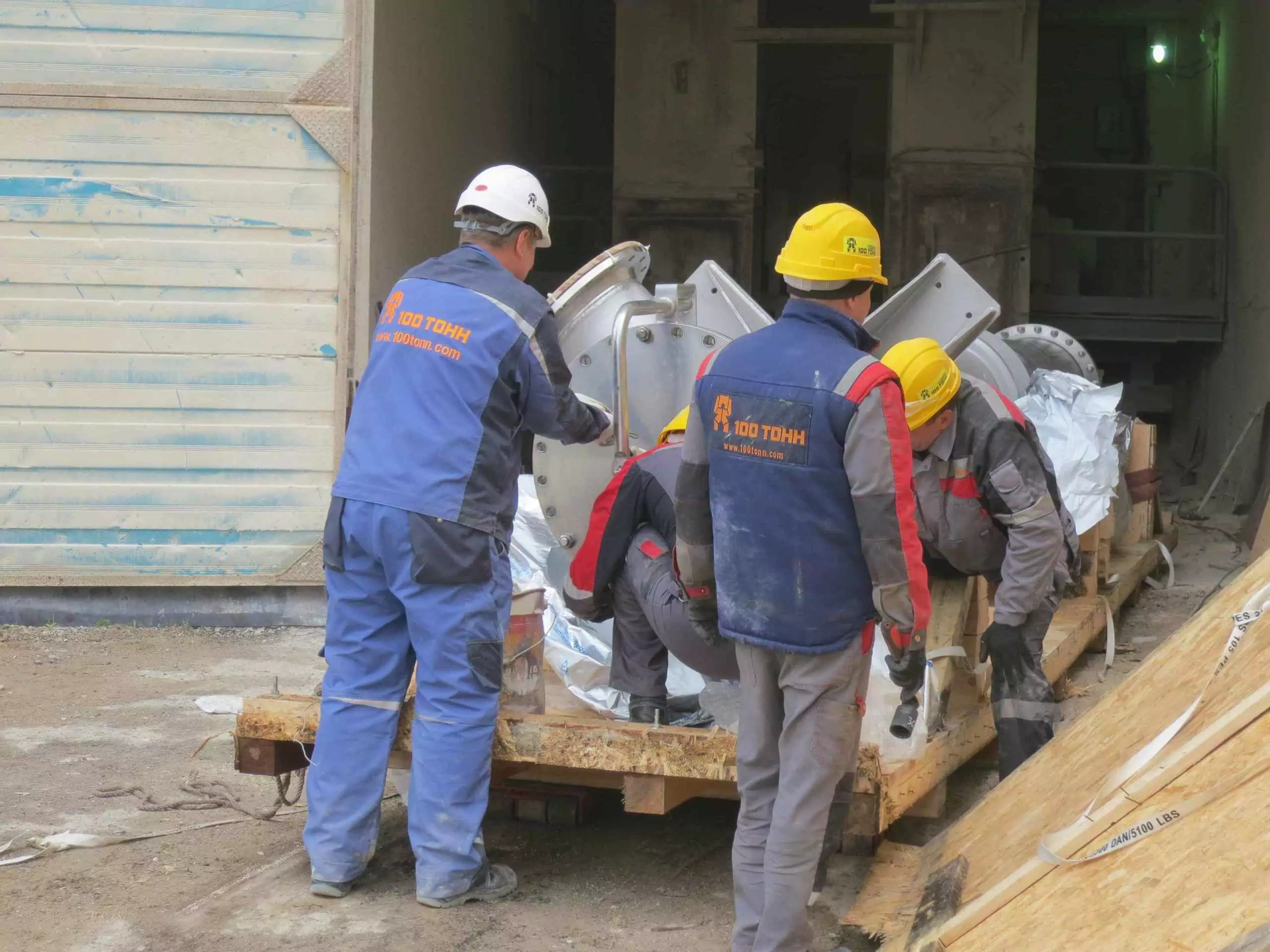

Выгрузка, вскрытие упаковки и проверка вала фильтра шлама

С другой стороны срок окончания работ был завязан на «врезки трубопроводов», которые можно было выполнить только в период жестко зафиксированной остановки производства на капитальный ремонт. Понимая, что невозможность сдвинуть срок остановки вызвана невозможностью запустить водосодержащее оборудование в неотапливаемом цехе, мы после получения строительной готовности на каждом новом участке работ создавали круглосуточный режим работы для восстановления графика, сдвинутого строителями.

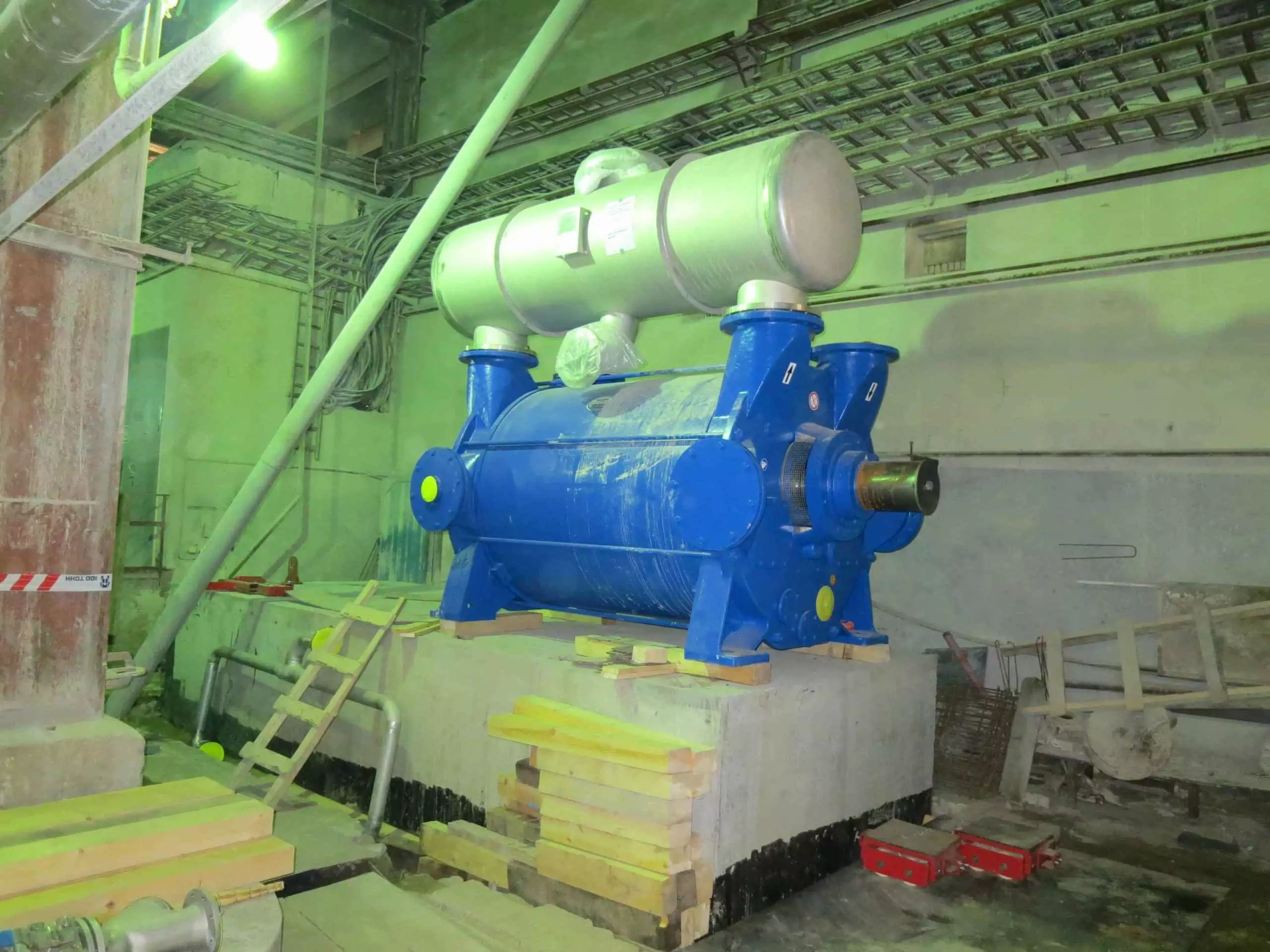

Установка компрессора в ЦКРИ-3

Для завершения проекта в срок мы  мобилизовали дополнительный персонал на участки электромонтажа и монтажа трубопроводов, тем самым форсировав завершение работ. В сжатые сроки наши специалисты выполнили электромонтажные работы, монтаж систем КИПиА, АСУ ТП и систем связи.

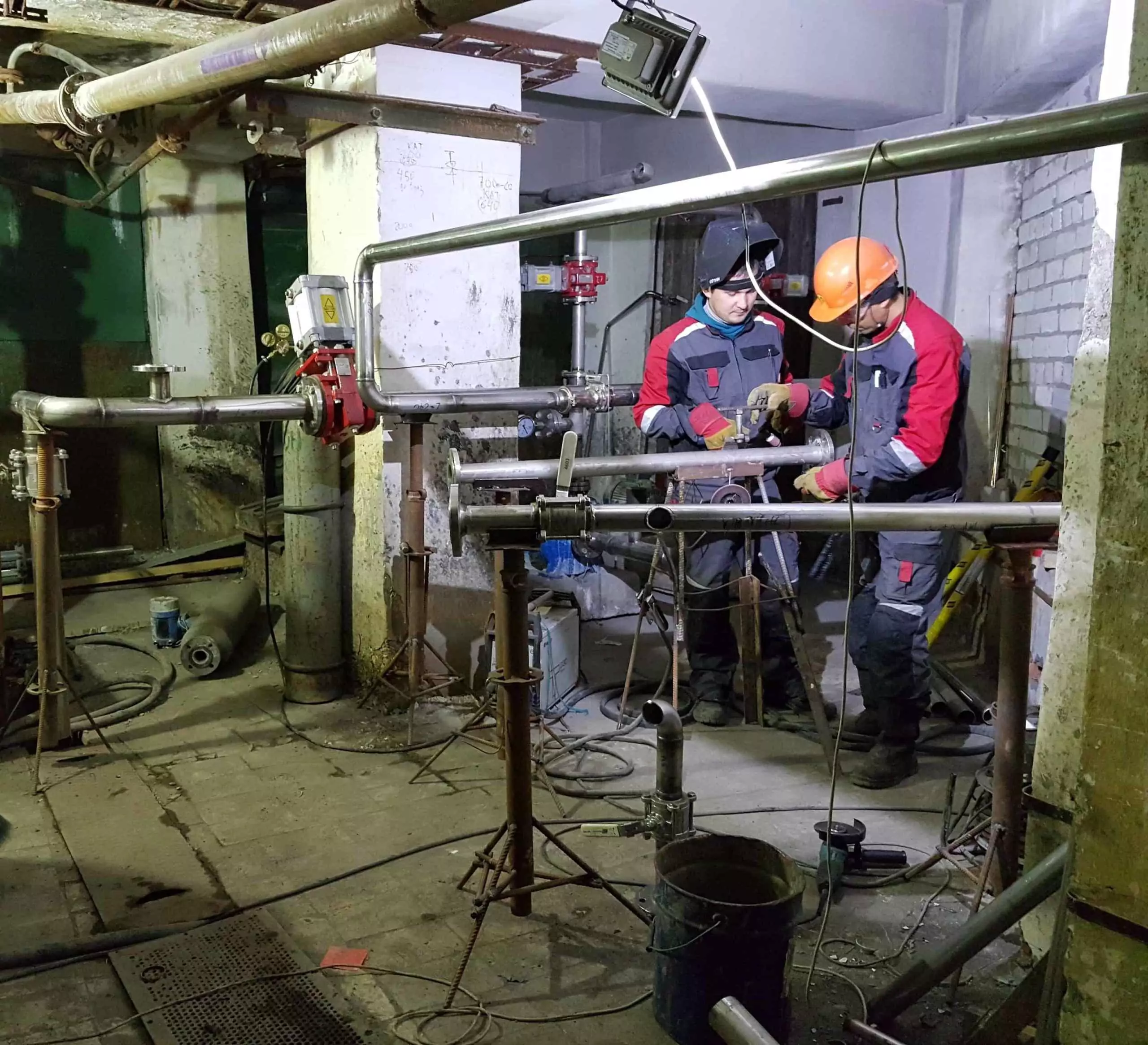

Сварка трубопроводов в ЦРКИ-3 АЦБК

Стоит отметить, что повышенная влажность и загрязненный известью цех осложнял выполнение монтажных  работ. Четкое соблюдение правил промышленной безопасности и использование СИЗ позволили избежать внештатных ситуаций.  В компании «100 ТОНН МОНТАЖ» безопасности труда на объектах уделяется особое внимание.

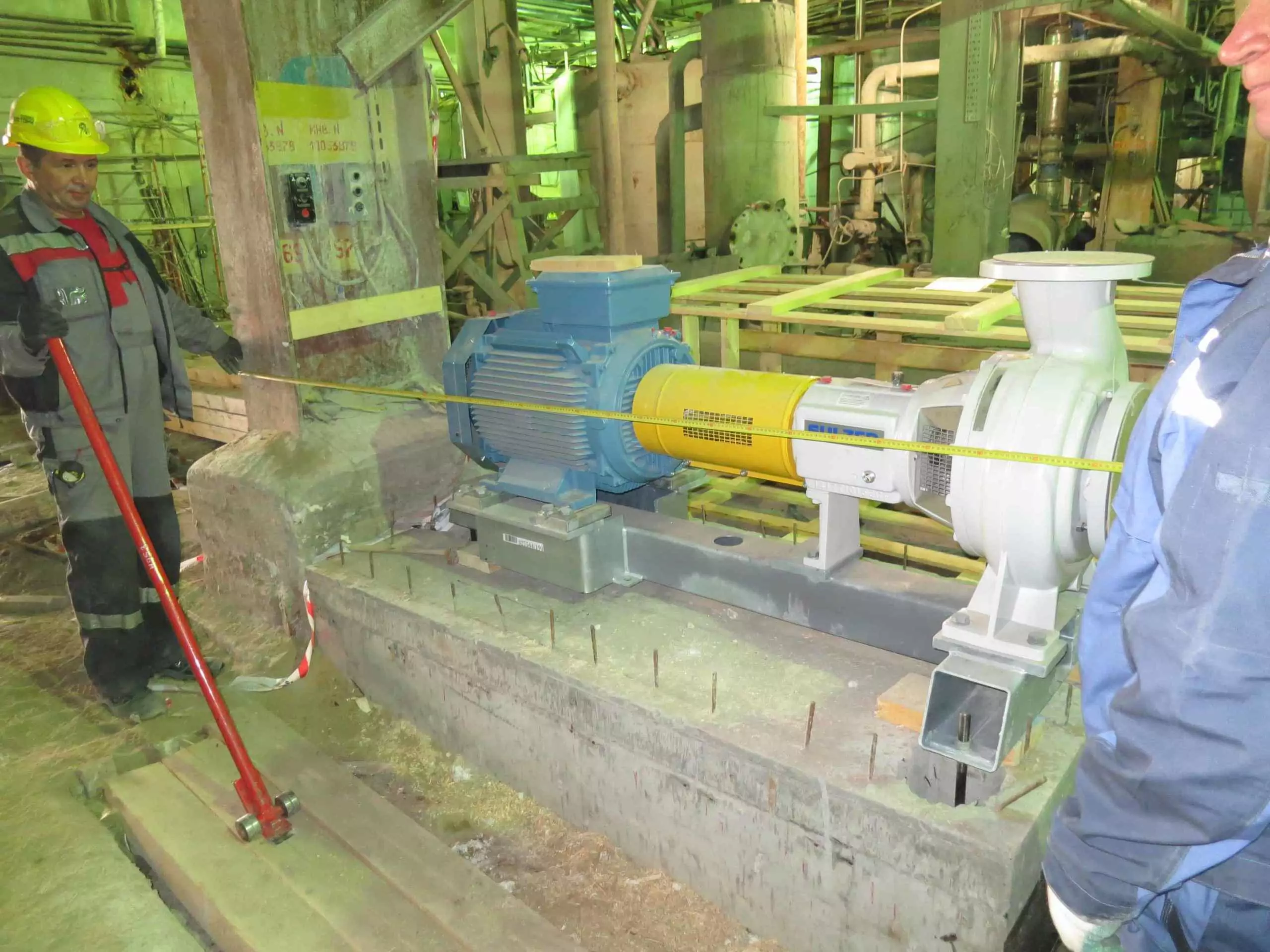

Установка и монтаж насоса в ЦКРИ-3 АЦБК

Основные работы по монтажу оборудования

В ходе реализации проекта по техническому перевооружению ЦКРИ были выполнены следующие основные работы:

  • Разработка плана проведения проектных работ (ППР).
  • Установка портальной грузоподъемной системы GP125.
  • Перемещение всего оборудования и трубопроводов к месту монтажа.
  • Строповка частей оборудования.
  • Подъем дискового фильтра и другого оборудования.
  • Механическая (укрупнительная) сборка оборудования.
  • Монтаж и подключение оборудования.
  • Монтаж электрики, КИПиА, систем АСУ ТП.
  • Монтаж трубопроводов.
  • Пусконаладочные работы.

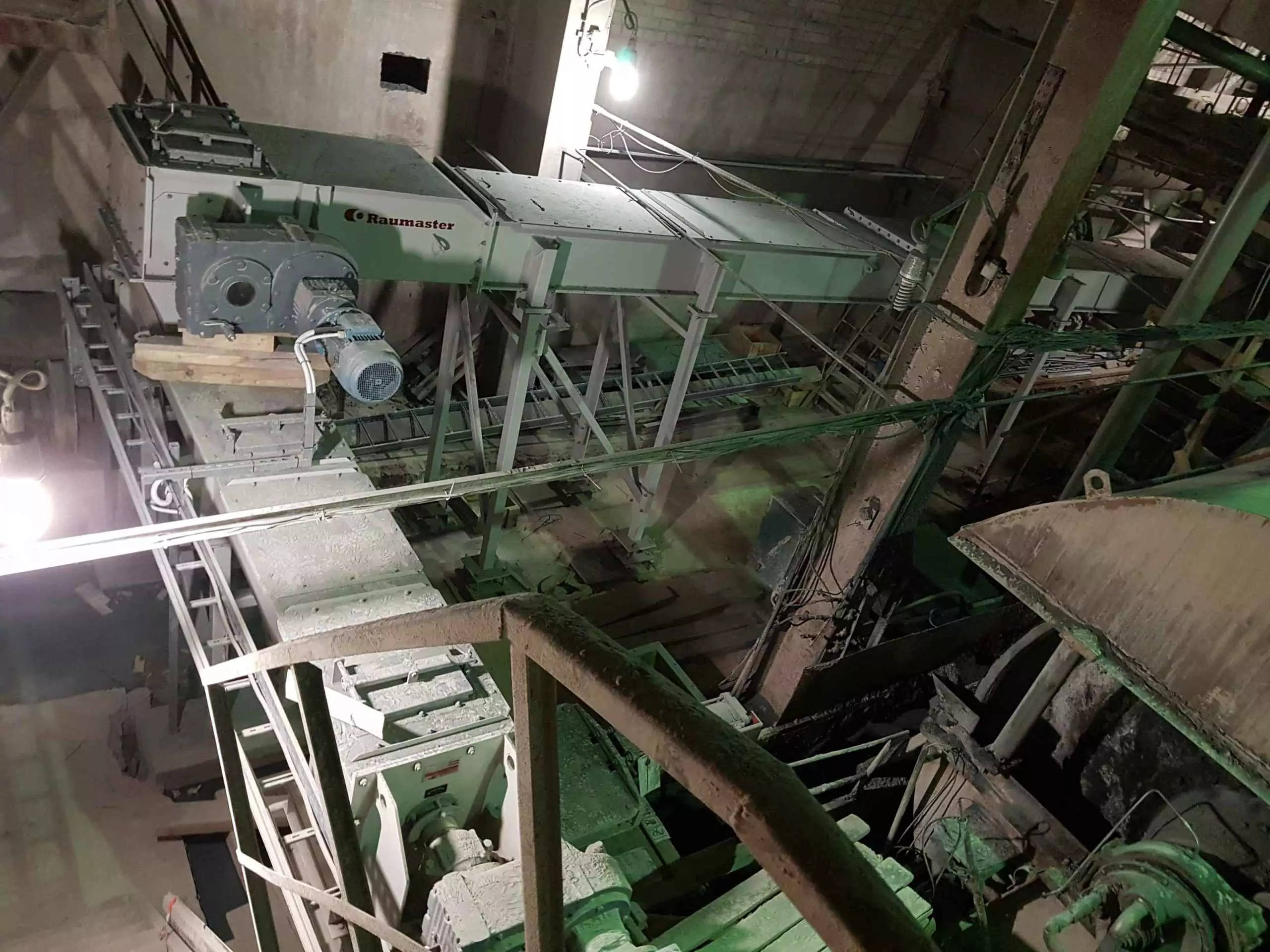

Смонтированные конвейеры шлама в ЦКРИ-3 Архангельского ЦБК

Такелажно-монтажное оборудование, использованное на Архангельском ЦБК

При монтаже технологического оборудования на Архангельском ЦБК наши специалисты использовали различное такелажное и монтажное оборудование и инструмент, в том числе:

  • Гидравлический портал GP 125 тонн.
  • Короткобазный кран.
  • Сварочное оборудование, электромонтажный инструмент.
  • Прочее специализированное монтажное оборудование и инструмент.

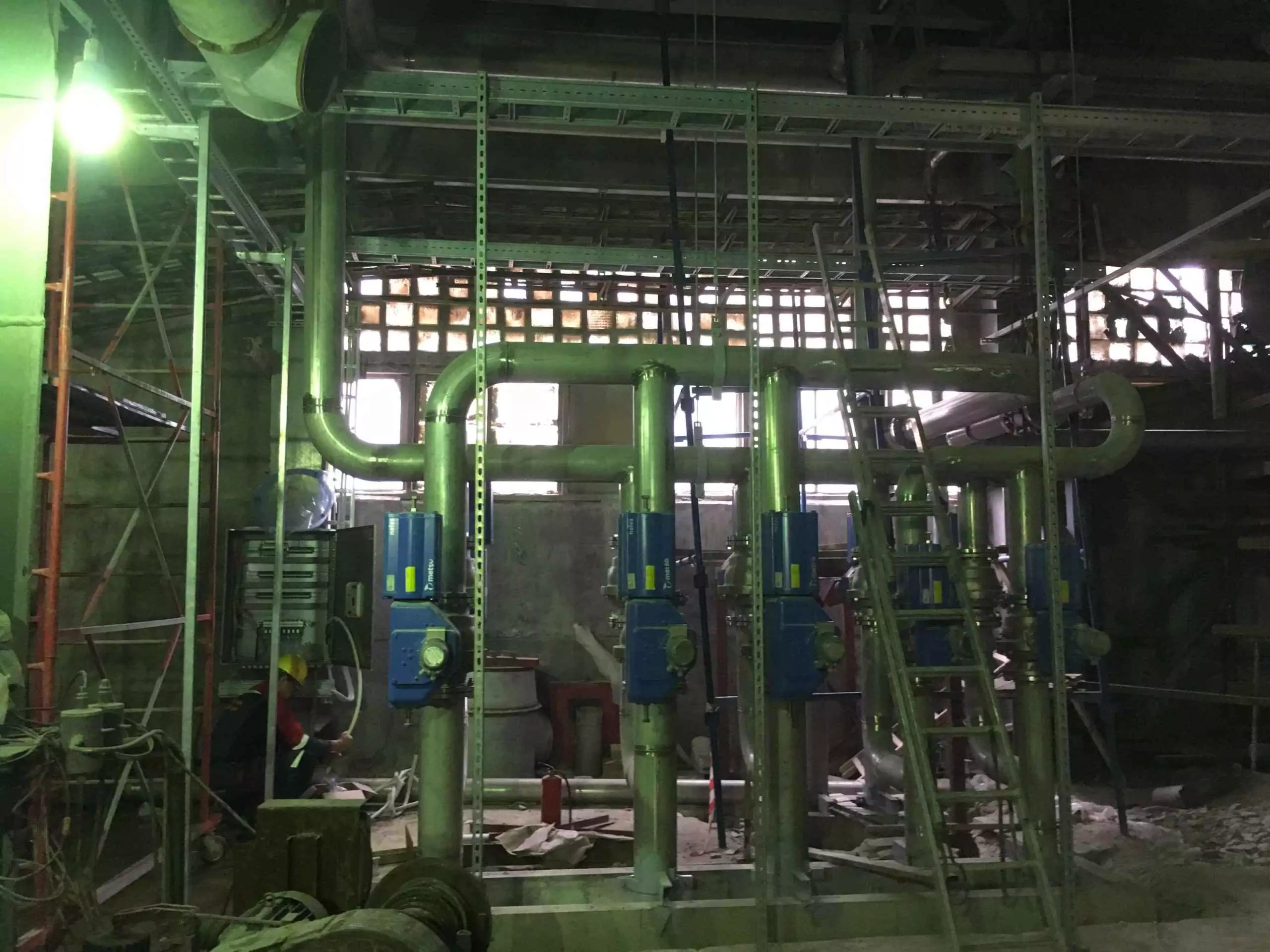

Монтаж системы пневмоуправления в ЦКРИ-3 АЦБК

В итоге компания «100 ТОНН МОНТАЖ» на «отлично» справилась с поставленной руководством Архангельского ЦБК задачей, новое оборудование было запущено точно в срок.

Наша компания наработала немалый опыт монтажа оборудования под ключ для целлюлозно-бумажной промышленности, в том числе бумагоделательных и картоноделательных машин.  Смотрите примеры проектов по монтажу оборудования в разделе «Завершенные проекты».

У нас вы можете бесплатно заказать расчет стоимости работ по монтажу, демонтажу и перемещению оборудования,  заполнив онлайн-форму на сайте или по телефонам в разделе Контакты.

blank

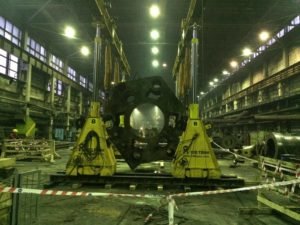

Демонтаж, перемещение и кантование на 180 градусов траверсы пресса УЗТМ ус3150тс в Свердловской области
