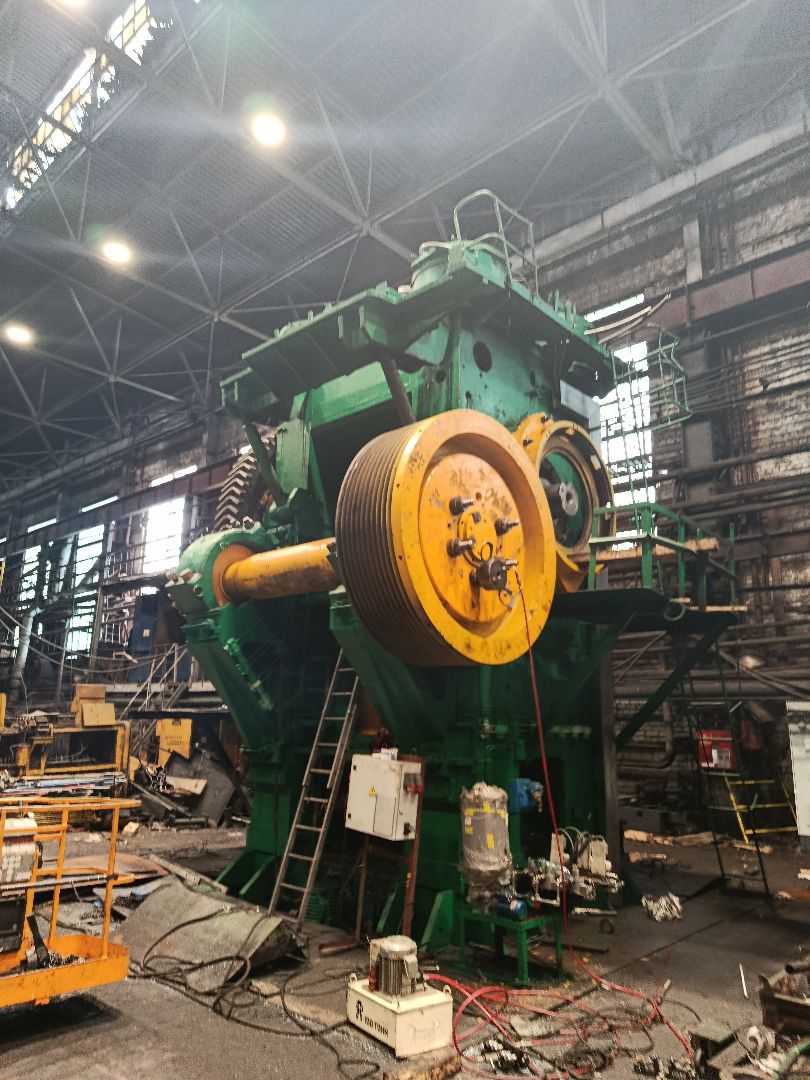

Команда «100 ТОНН» выполнила капитальный ремонт и модернизацию горячештамповочного пресса усилием 4000 т на машиностроительном предприятии в Ярославле.
Задача

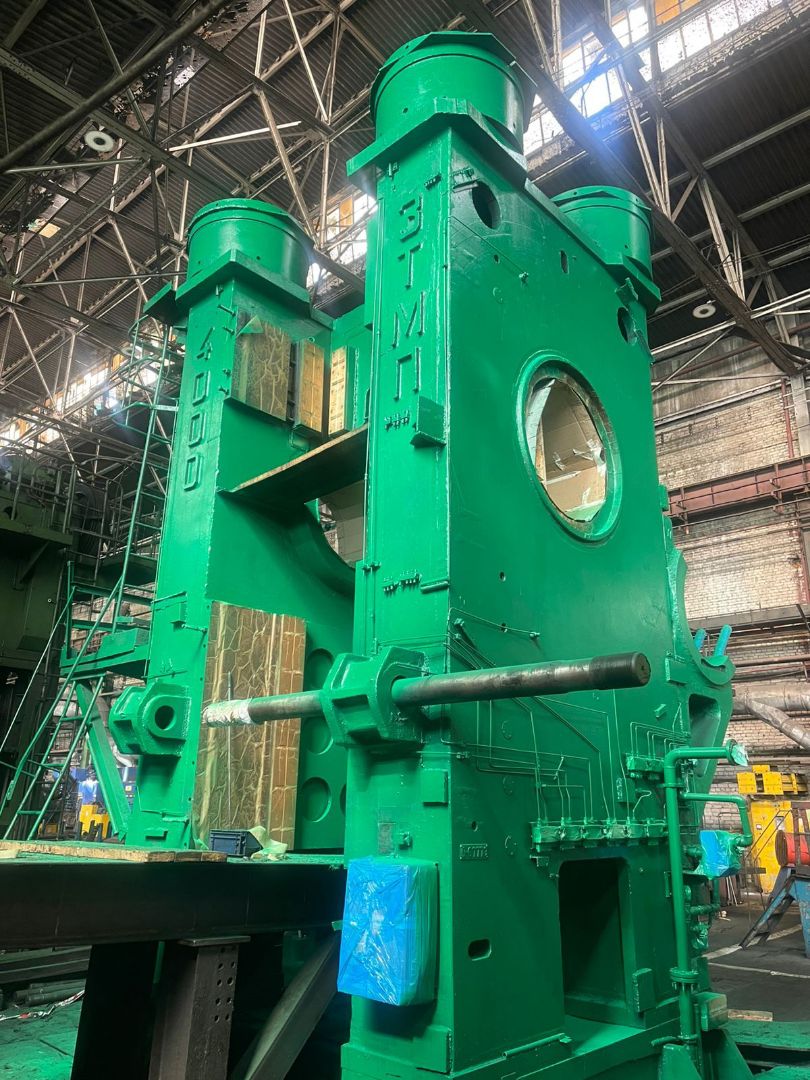

Заказчику было необходимо выполнить капитальный ремонт пресса К8546, произведенного воронежским «Тяжмехпрессом» в 70-е годы.
Объективные сложности и особенности:
- Оборудование восемь лет простояло в разобранном состоянии
- Часть деталей была утеряна
- Не хватало чертежей
- В стране сложно найти предприятие, способное изготовить необходимые детали и готовое взяться за заказ
Решение
За техническую сторону проекта отвечал главный инженер с многолетним опытом в сфере ремонта прессового оборудования и другие профильные специалисты.
Команда «100 ТОНН» провела дефектовку оборудования. Используя 3D-трекеры, мы сняли размеры и подготовили модели, имеющие точность до сотой миллиметра. Сделали технический отчет о состоянии каждой крупногабаритной детали, обозначили недостающие элементы. Сформировали ремонтные эскизы и план по восстановлению пресса.
Компетенции в управлении проектами позволили нам найти исполнителей, готовых изготовить сложные детали, в том числе крупногабаритные. Часть заказов на металлообработку взял на себя сам конечный заказчик.

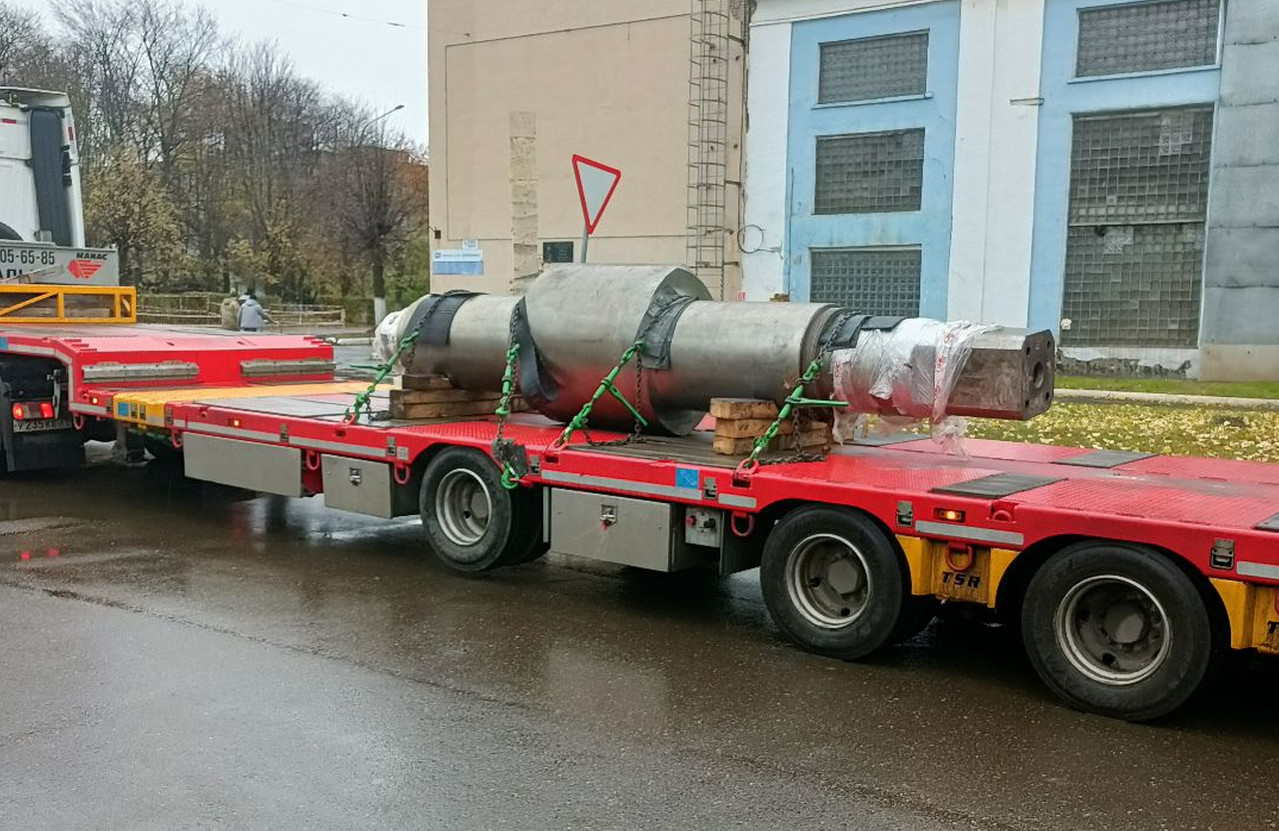

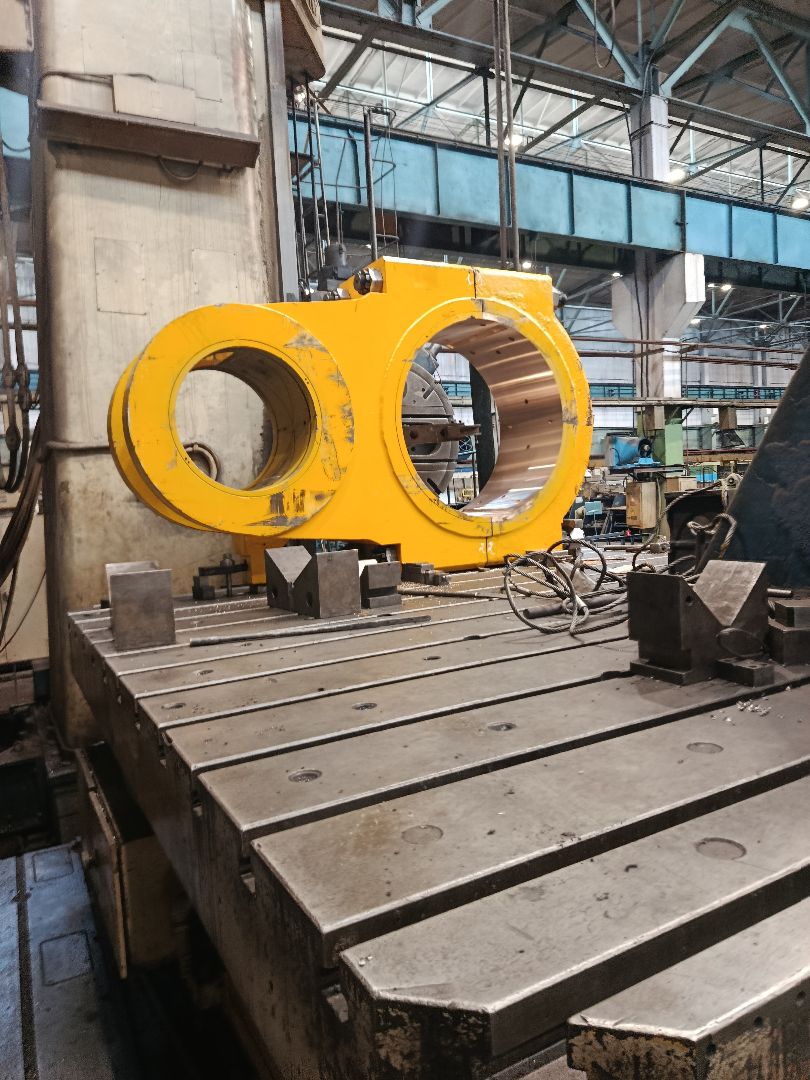

В ходе ремонта мы полностью заменили всю бронзу центробежного литья, подшипники скольжения, качения, отремонтировали узел муфты, узел тормоза, произвели шлифовку коренных и эксцентриковых шеек эксцентрикового вала, восстановили посадочный квадрат под ступицу муфты. Заменили электрику, пневматику, систему смазки, систему управления, все уплотнения. Масса деталей составляла от нескольких сотен килограммов до нескольких тонн.
В проекте мы использовали все технологические преимущества компании. Так, для монтажа применяли гидравлические порталы, позволяющие работать с тяжелыми грузами в стесненных условиях и обеспечивающие позиционирование с точностью до 1 мм. Часть такелажных задач было бы просто невозможно решить с помощью имеющихся в цехе кранов.
Среди наиболее сложных монтажных операций можно назвать горячие посадки. При такой технологии охватывающая деталь разогревается до температуры порядка 350 градусов. Элемент увеличивается и устанавливается на вал, а затем остывает, и таким образом получается надежное соединение.
Ремонт пресса проводили в условиях действующего производства.
Результат
Заказчик получил оборудование, готовое к работе, и остался полностью доволен результатом.
