Предприятие «Ярославская бумага» выпускает бумагу для гофрирования и картон для плоских слоев упаковки. В 2019 году компания решила модернизировать основной актив — бумагоделательную машину (БДМ) с целью увеличить производительность и повысить качество продукции.
Перед «100 ТОНН МОНТАЖ» стояла задача демонтировать старую БДМ, а затем смонтировать оборудование сеточной, прессовой и сушильной частей бумагоделательной машины, а также оборудование размольно-подготовительного отдела.

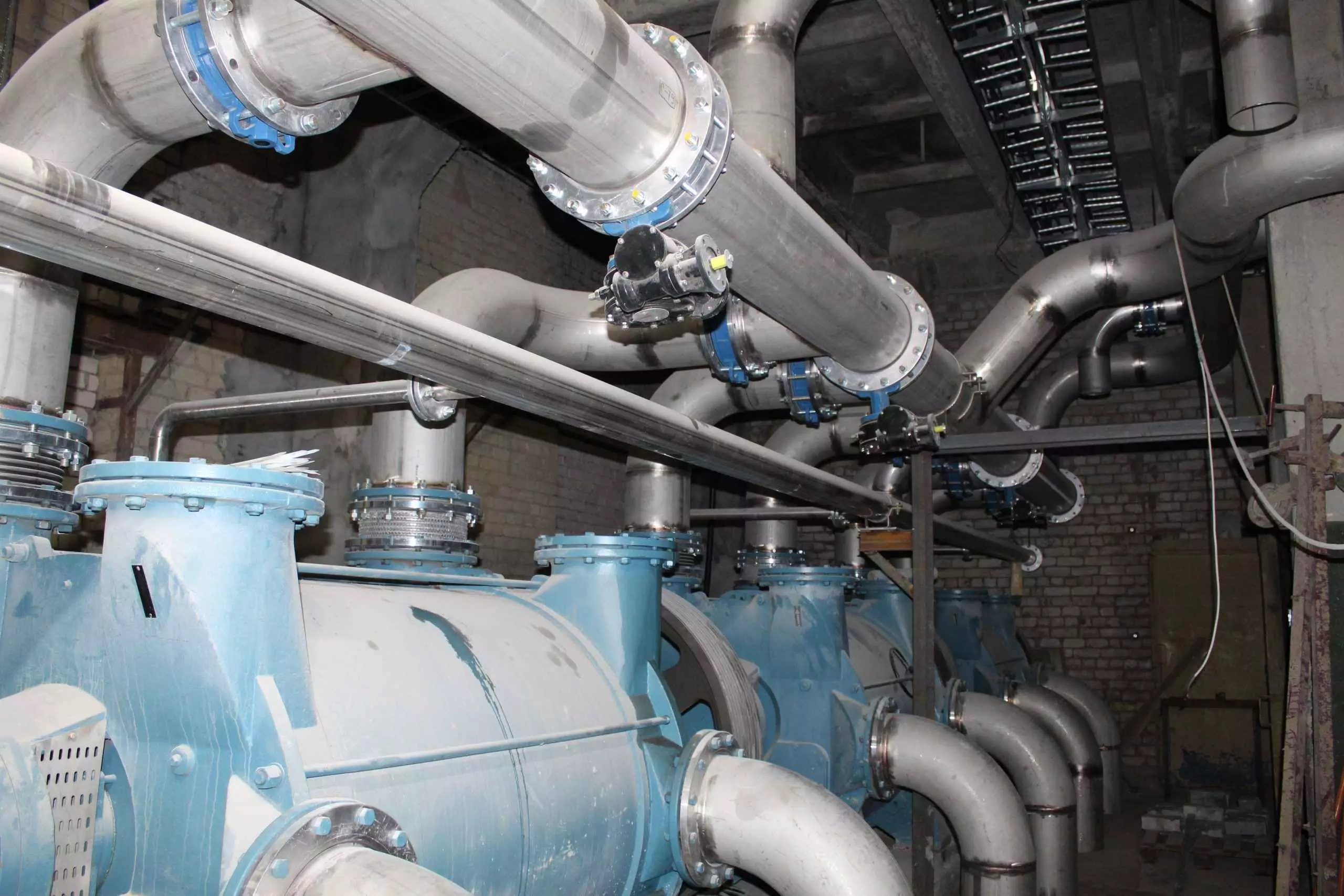

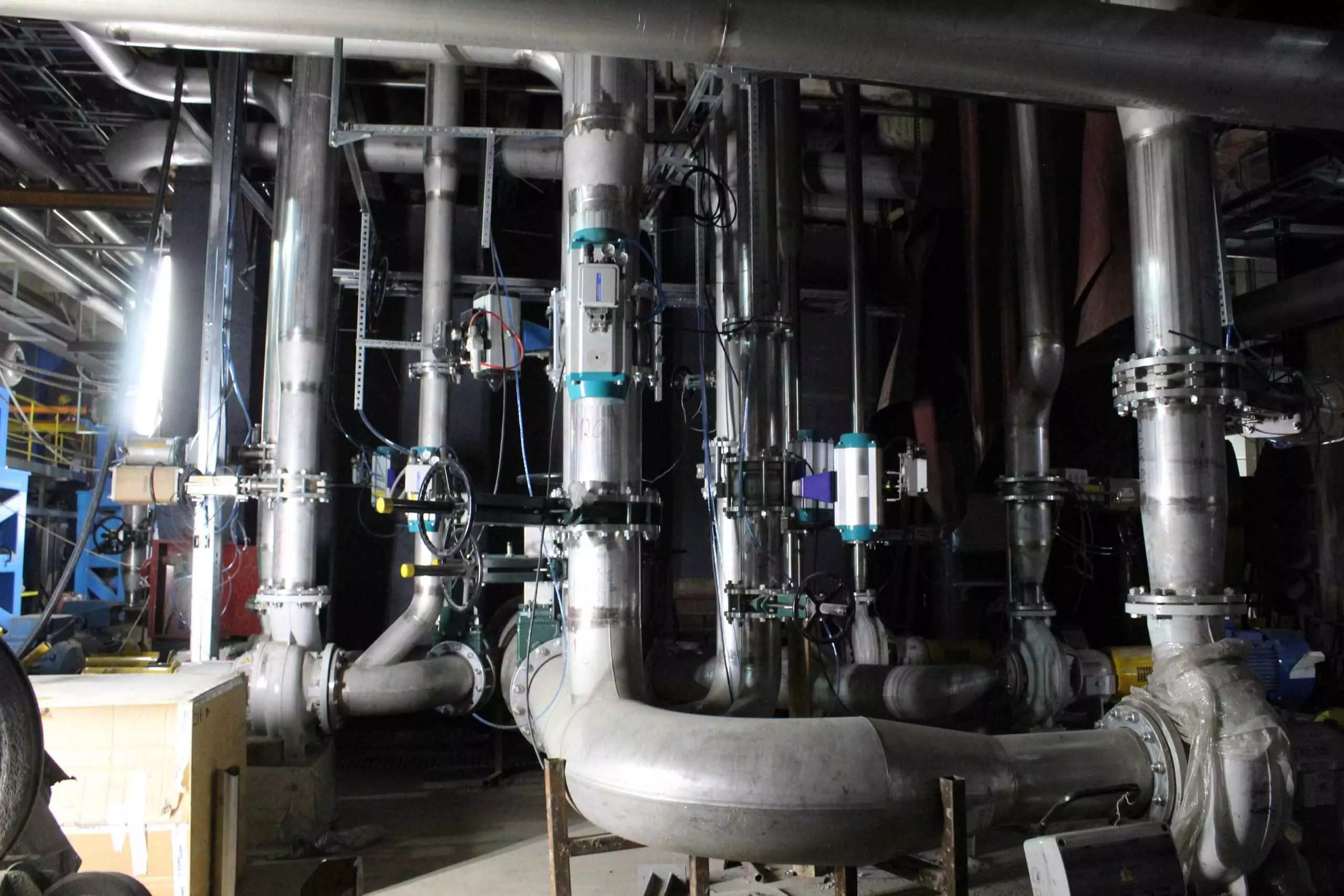

Помимо механического монтажа наша команда провела выверку оборудования, выполнила такелажные работы, демонтировала и смонтировала технологические трубопроводы, а также заменила оборудование вакуумной системы и системы теплорекуперации машины и вентиляции производственного здания.

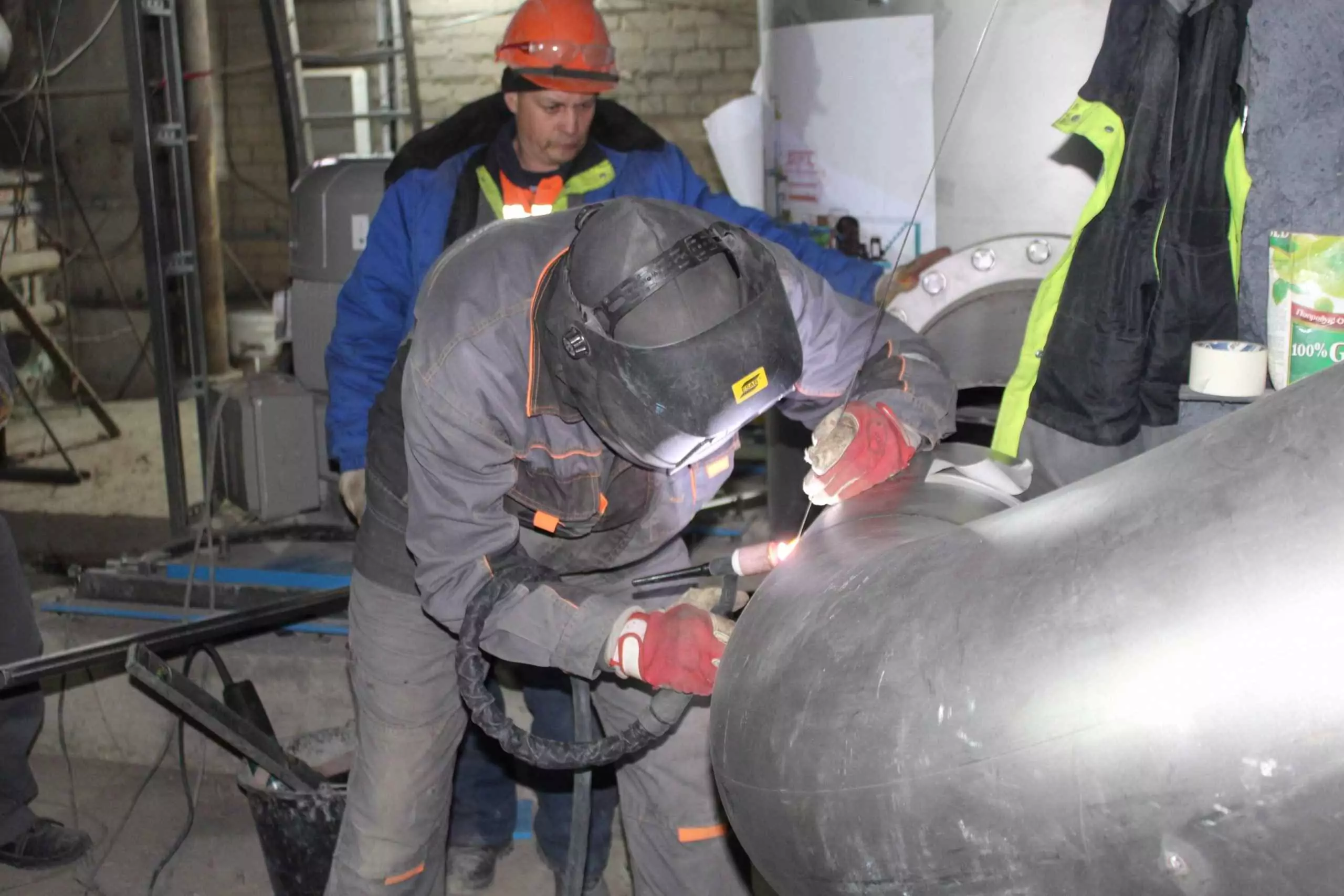

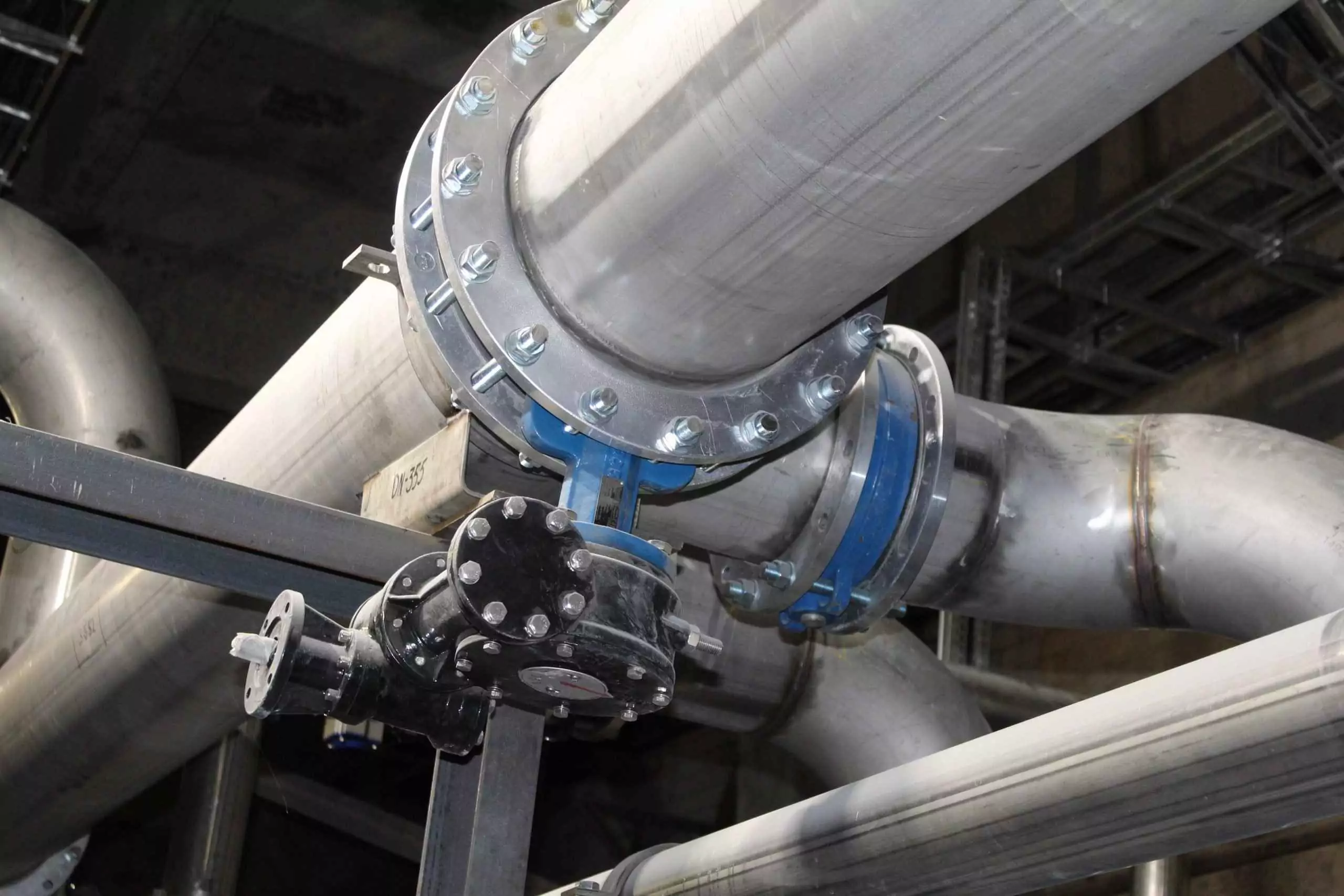

В общей сложности «100 ТОНН МОНТАЖ» смонтировала 407 тонн оборудования и труб бумагоделательной машины и 146 тонн оборудования и труб размольно-подготовительного отдела. Диаметр нержавеющих труб варьировался от 15 до 600 мм, диаметр стальных — от 20 до 250 мм.
Сроки реализации проекта
Главным требованием заказчика было выполнить проект за три месяца, и мы справились с этой задачей.
Чтобы уложиться в срок, мы организовали производство работ в круглосуточном режиме. Залогом успеха стало четкое планирование и бесперебойное материально-техническое обеспечение.
«100 ТОНН МОНТАЖ» мобилизовала в Ярославль квалифицированный, аттестованный и замотивированный персонал. В день на проекте работало до 139 человек, в том числе 17 инженерно-технических и административных работников, 47 механиков, 46 монтажников трубопроводов, 20 сварщиков, 9 сотрудников, отвечающих за склад и логистику.
Инженерно-технический персонал, обладающий опытом организации и проведения подобных работ, прибыл на площадку заблаговременно до начала проекта. Заранее был составлен детальный график производства работ (сменное планирование).
Этапы проекта
3 августа — ознакомление с документацией
20 августа — начало подготовки к монтажу
14 сентября — заказчик остановил БДМ, начало работ
19 сентября — завершен демонтаж старого оборудования
30 октября — завершен монтаж нового оборудования
21 ноября — завершена трубная обвязка, старт пусконаладочных работ
16 декабря — запуск БДМ
20 декабря — первая бумага на накате
Особенности проекта

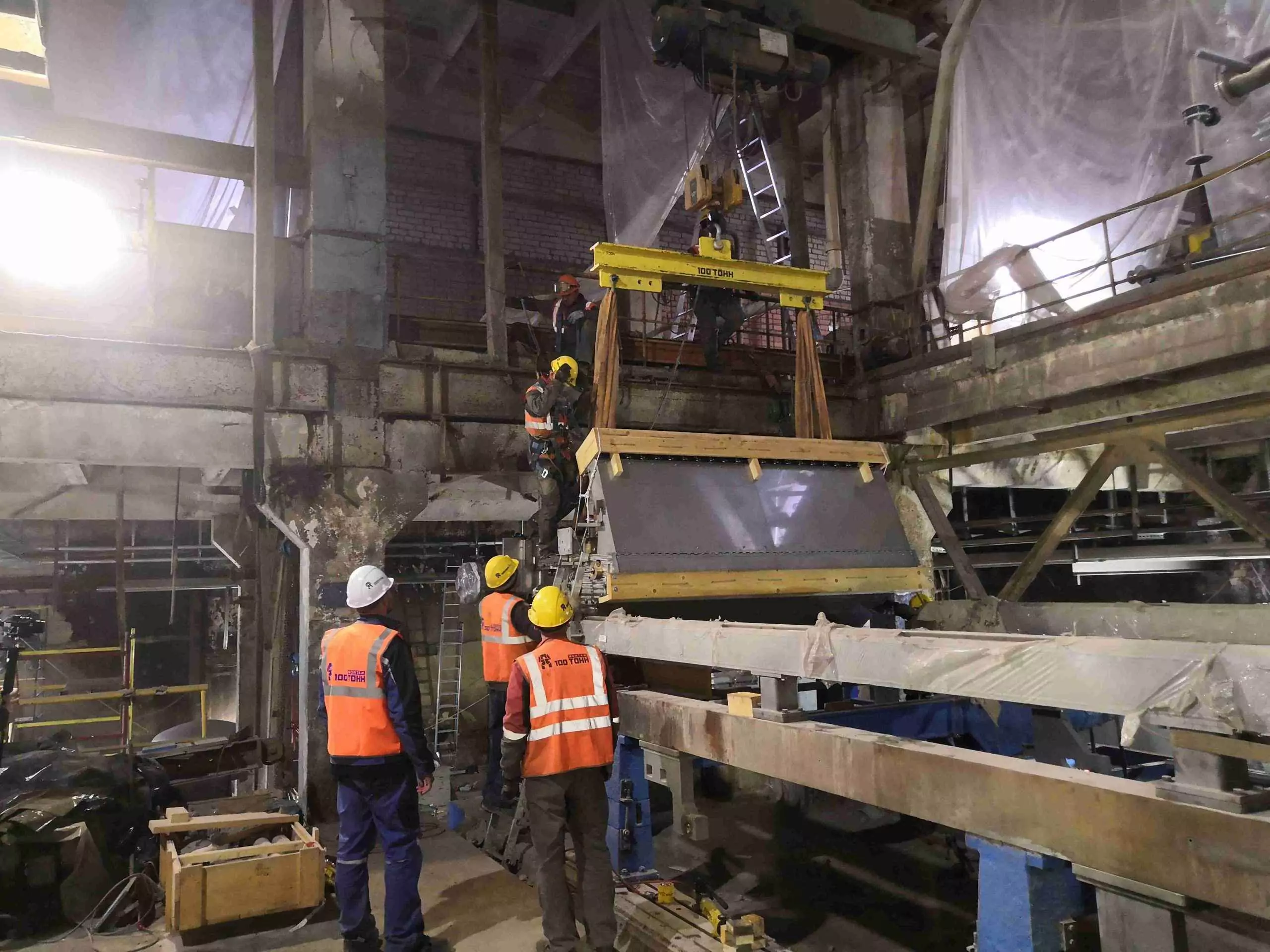

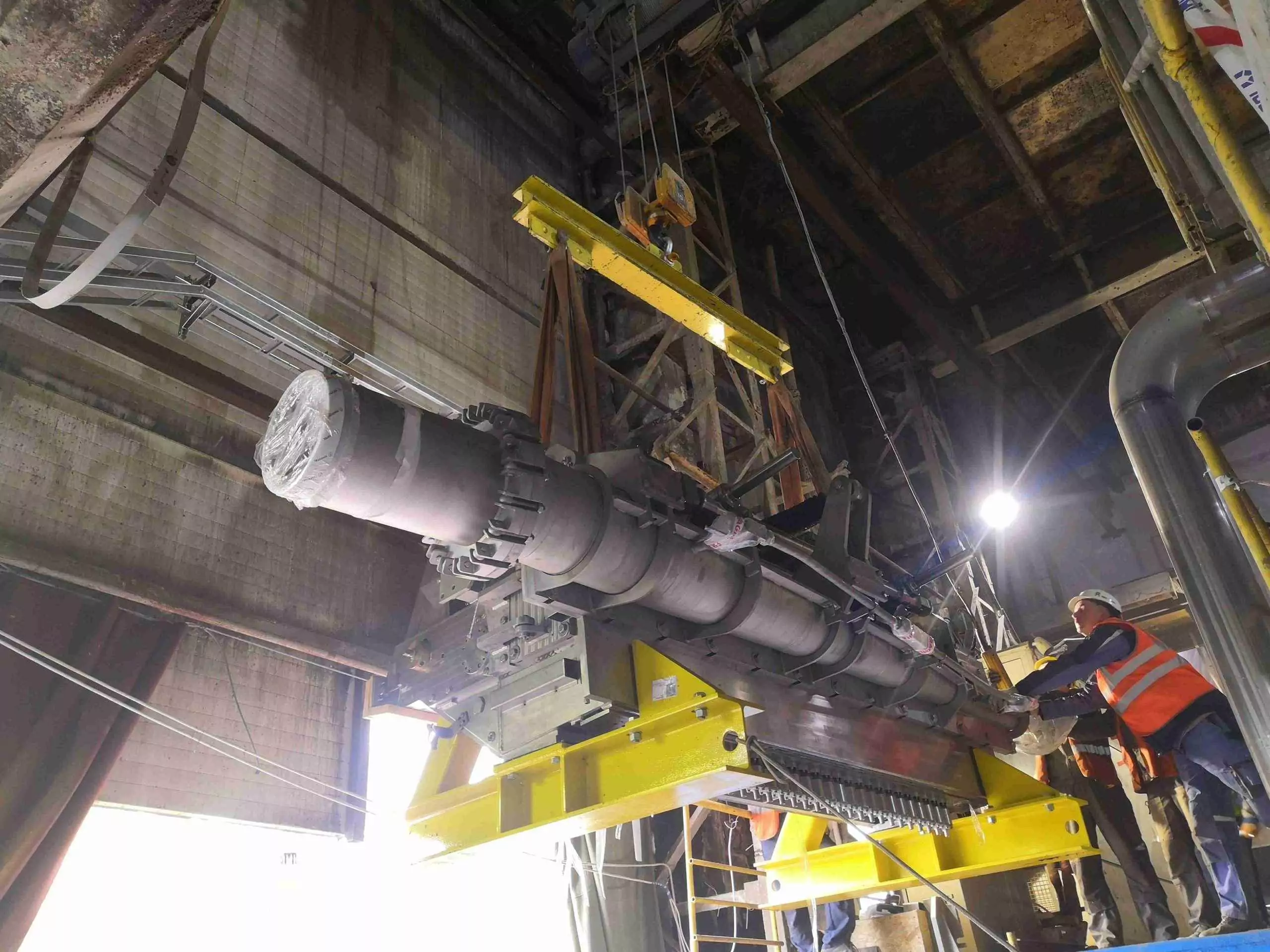

Монтаж оборудования мы производили в очень стесненных условиях, поскольку здание фабрики строилось для размещения бумагоделательной машины меньших габаритов. Часть оборудования нужно было установить на высотных отметках.

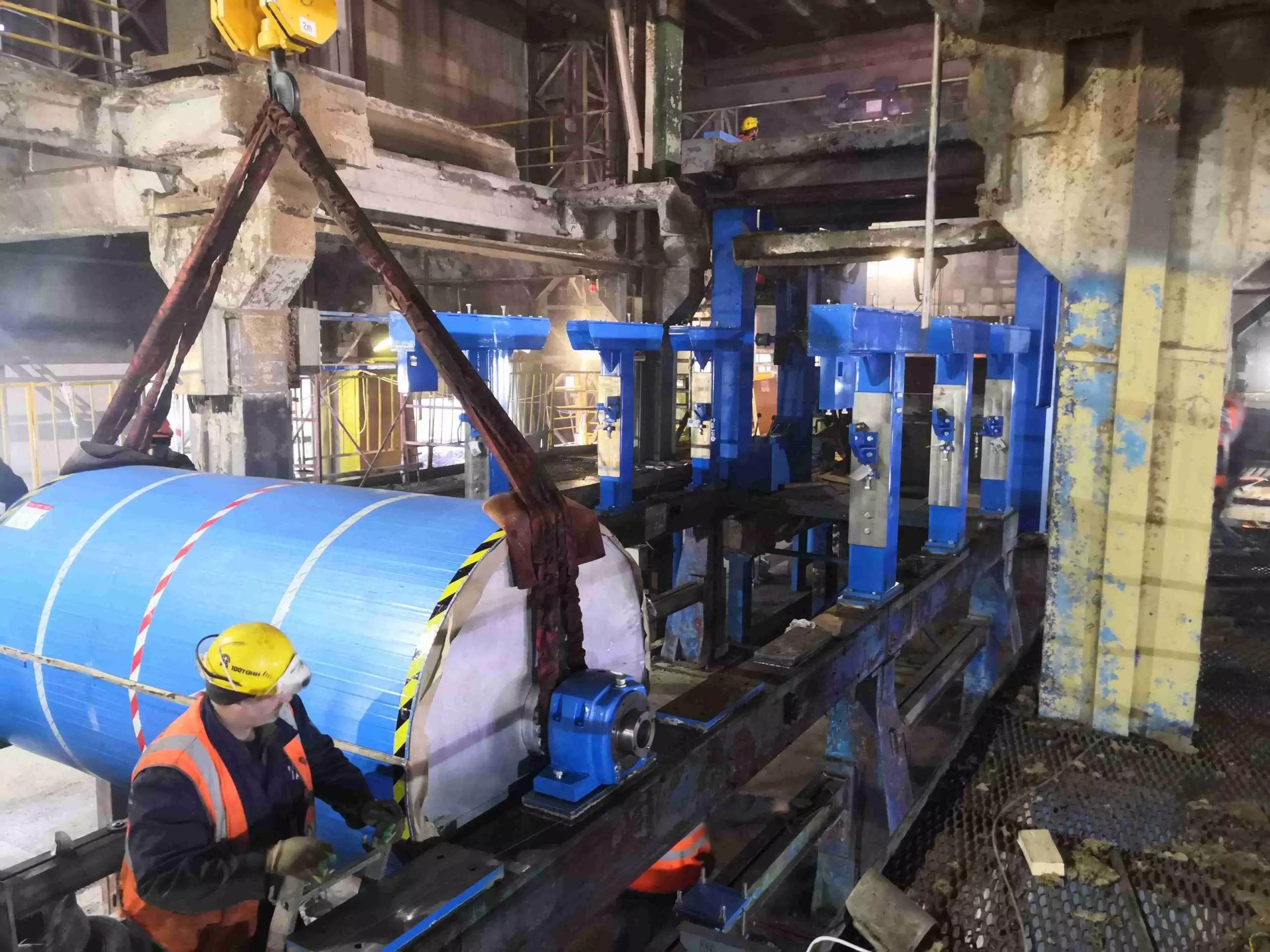

Основным поставщиком узлов машины стала итальянская компания TOSCOTEC S.p.A. Оборудование размольно-подготовительного отдела произведено немецкой VOITH GmbH. Также в монтаж поступили держатели двойных шаберов гауч-вала и сушильных цилиндров Bonetti S.p.A., пароконденсатная система и паропропускные головки сушильных цилиндров голландской фирмы Kadant Johnson. Помимо этого мы смонтировали колпак, теплорекуперационную систему, продувные ящики и стабилизаторы проводки полотна словенской компании Tip95, а также насосы швейцарского производителя Sulzer.
Для разметки, выверки и центровки «100 ТОНН МОНТАЖ» использовала 3D-треккер и другое специальное оборудование. Наш персонал прошел обучение по работе с 3D-треккером, что позволило выполнить 100% работ по выверке своими силами.
Основные работы проекта

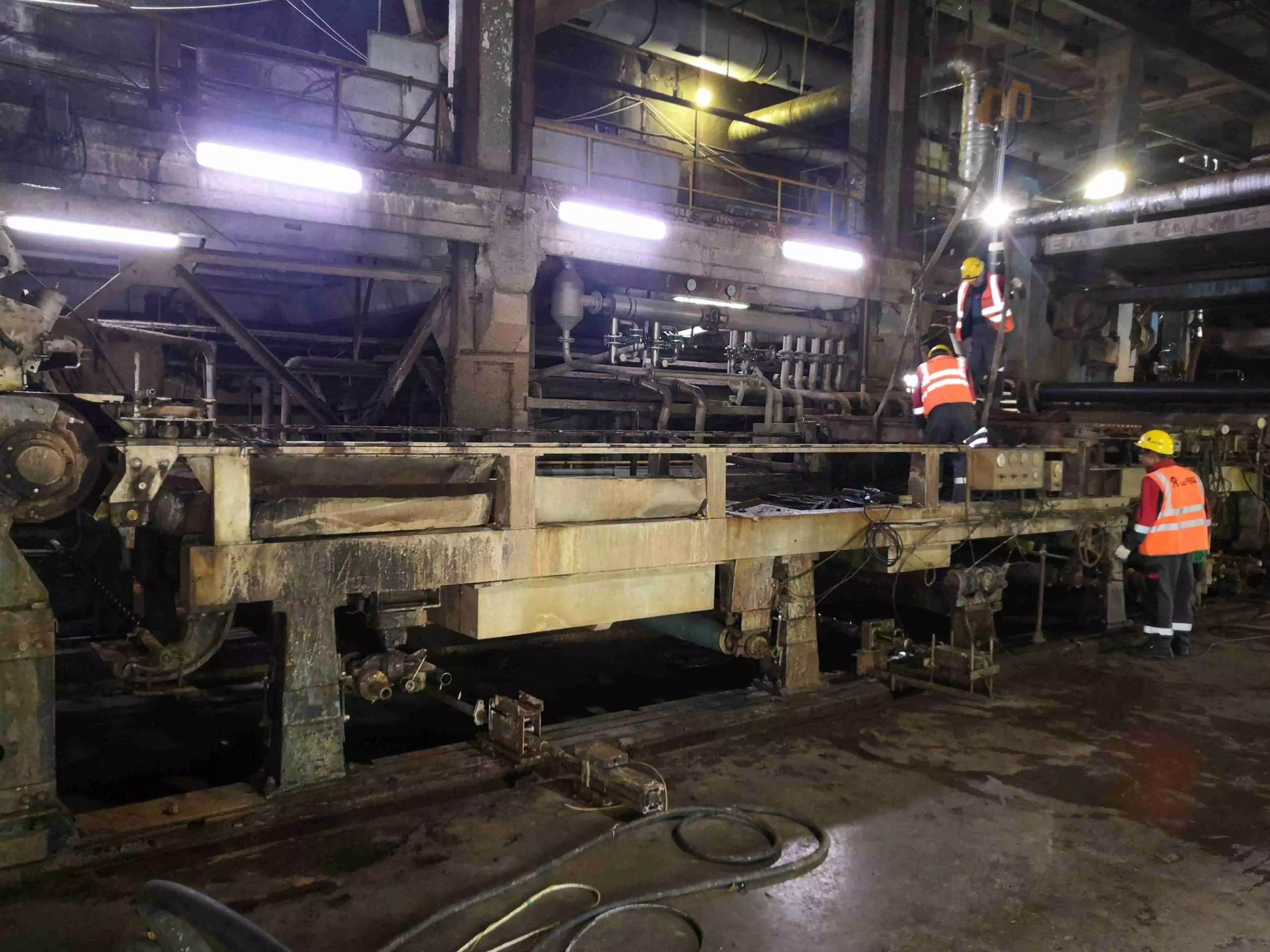

Демонтаж оборудования БДМ и массоподготовки

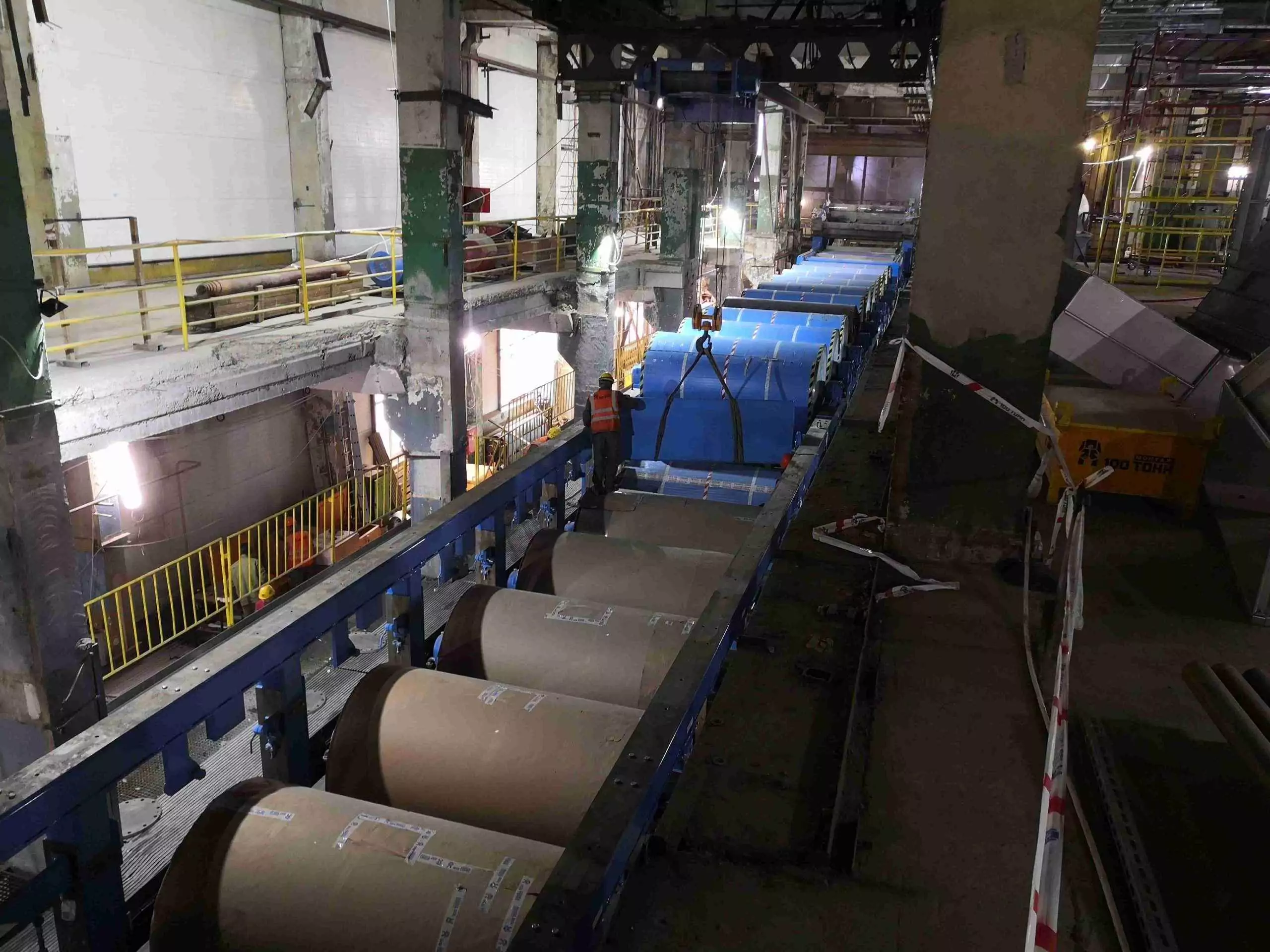

Механический монтаж оборудования БДМ и трубопроводов

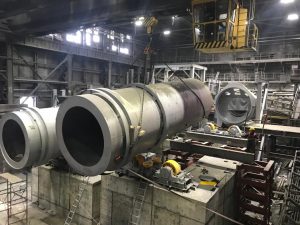

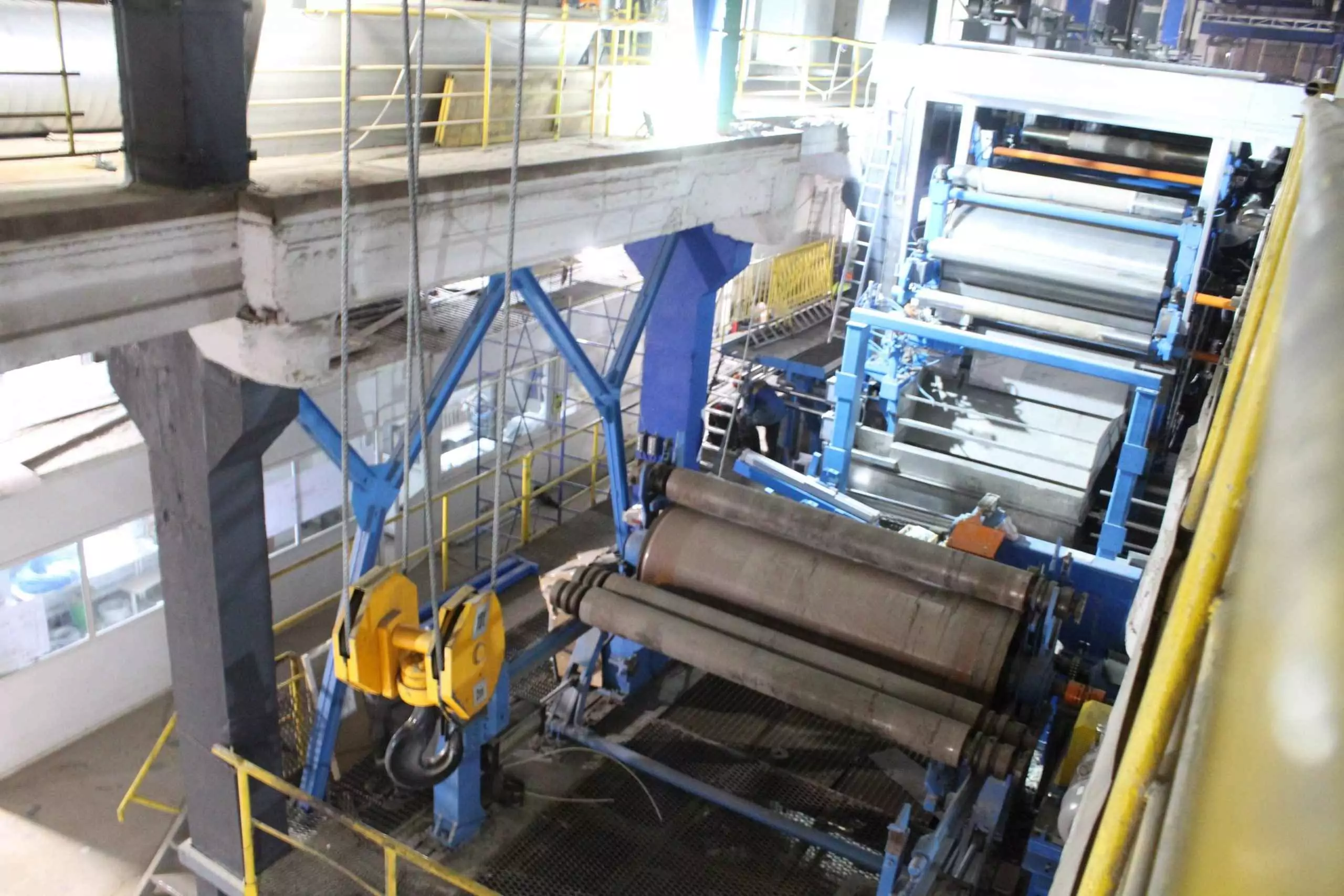

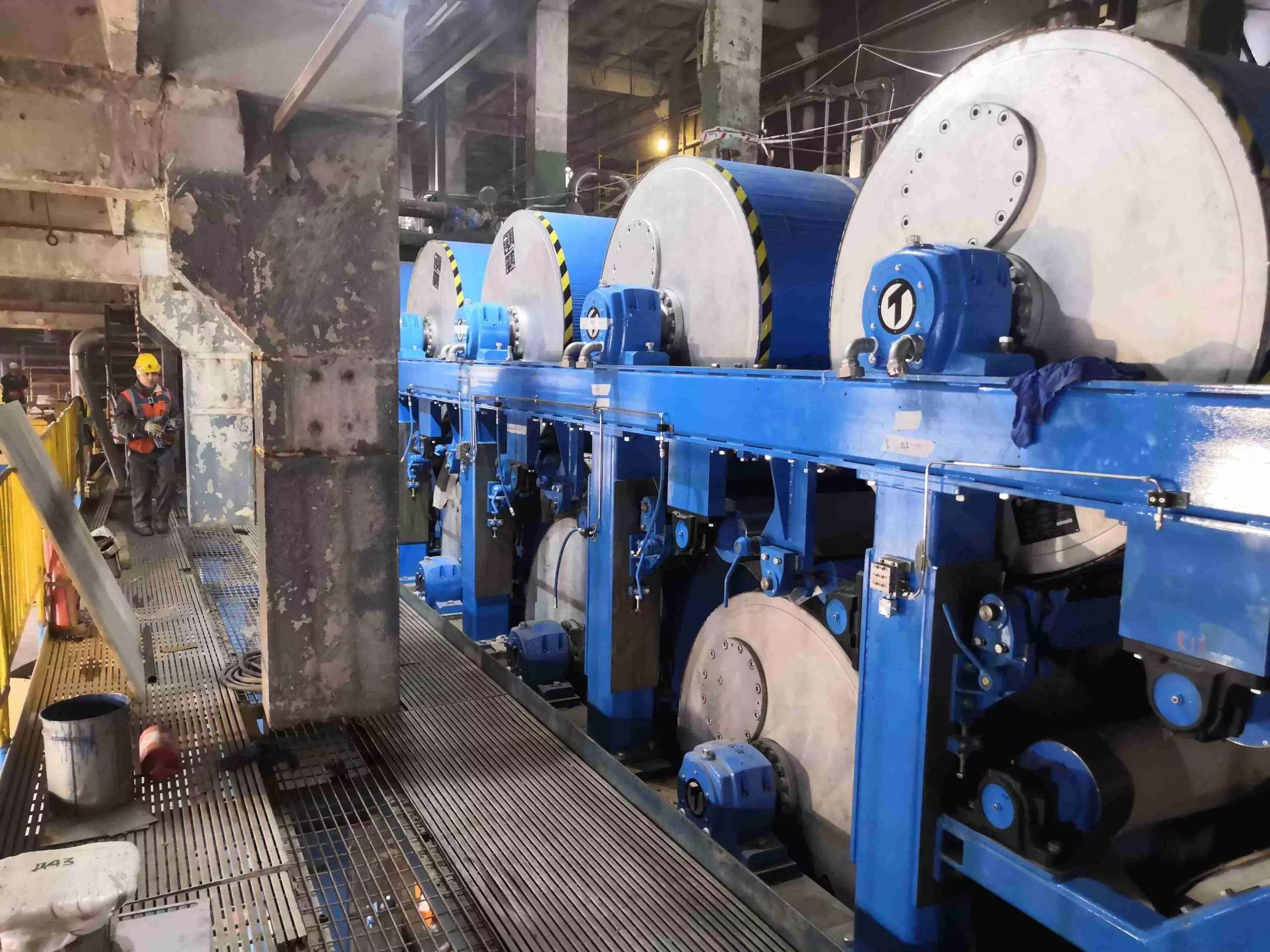

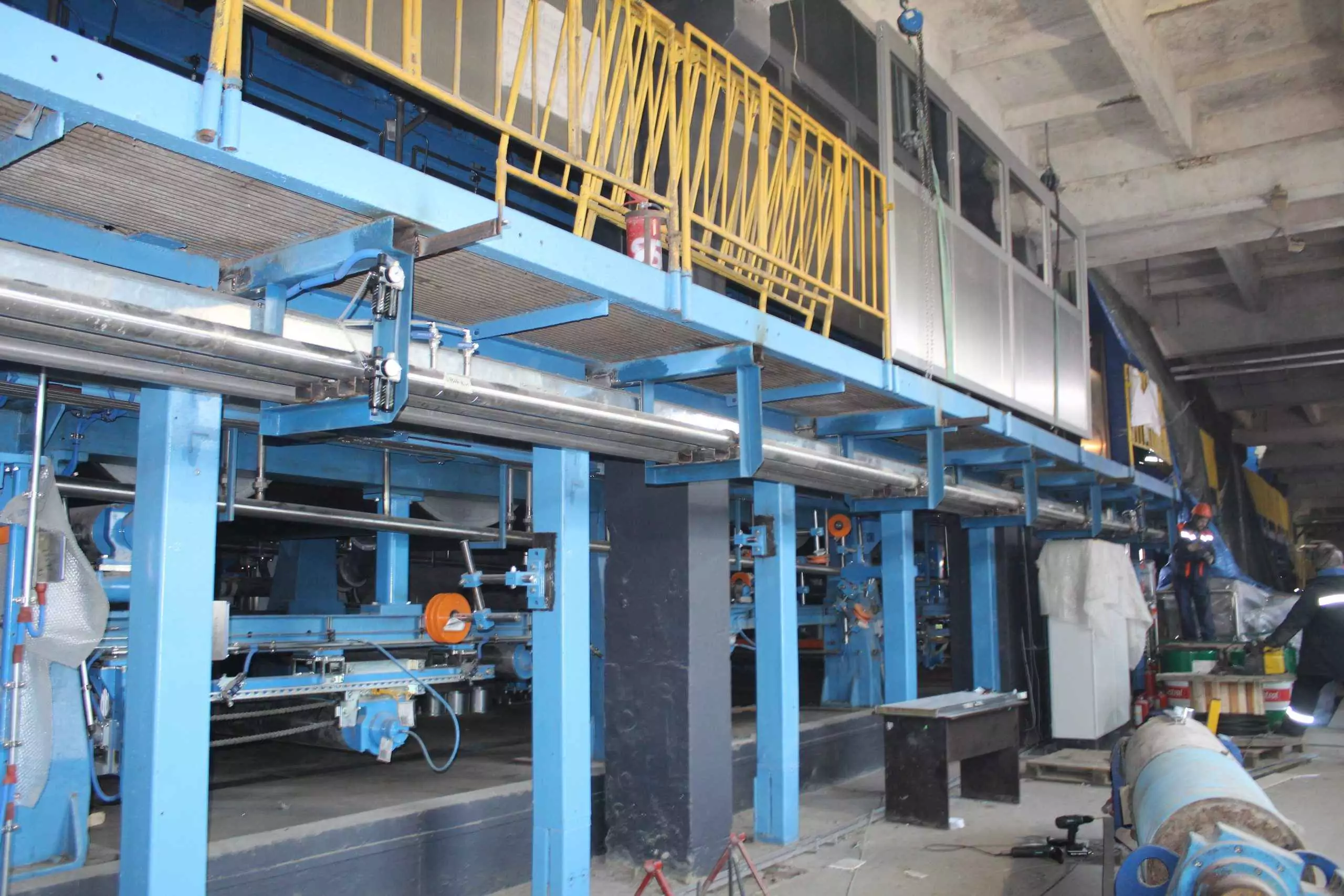

- Реконструкция БДМ: монтаж нового оборудования мокрой части — напорного ящика, вакуумных ящиков, валов, шаберов, спрысков, монтаж новых валов и шаберов прессовой части, сукномоек, новой комплектной сушильной части, колпака, систем заправки и проводки полотна, нового сканера, монтаж приводов
- Определение машинной оси, выверка всей машины

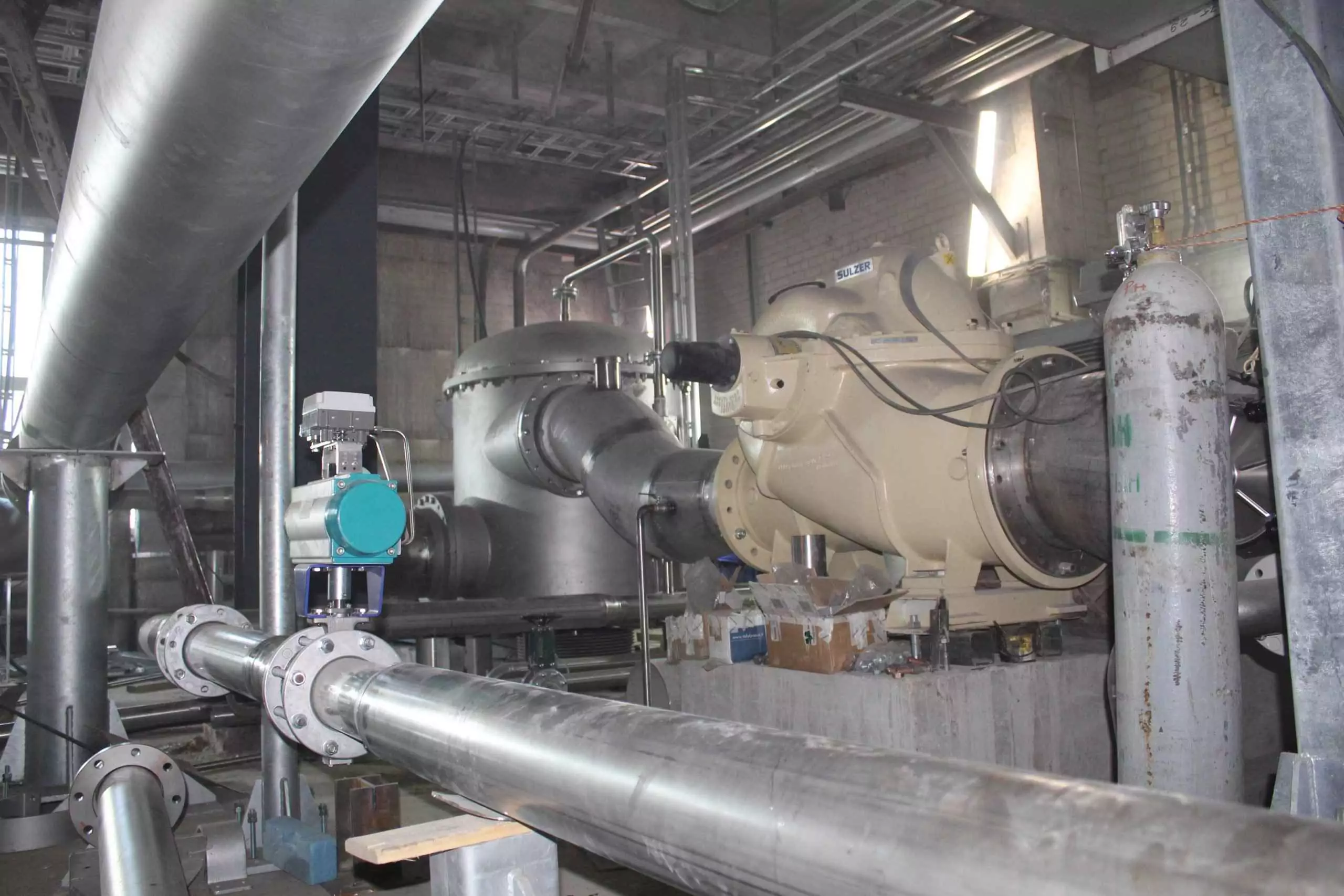

- Монтаж нового оборудования, трубопроводов, запорно-регулирующей арматуры и КИПиА: систем густой и жидкой смазки, гидравлики, короткой циркуляции, оборота брака, вакуумной, пароконденсатной и теплорекуперационной систем.
Массоподготовка

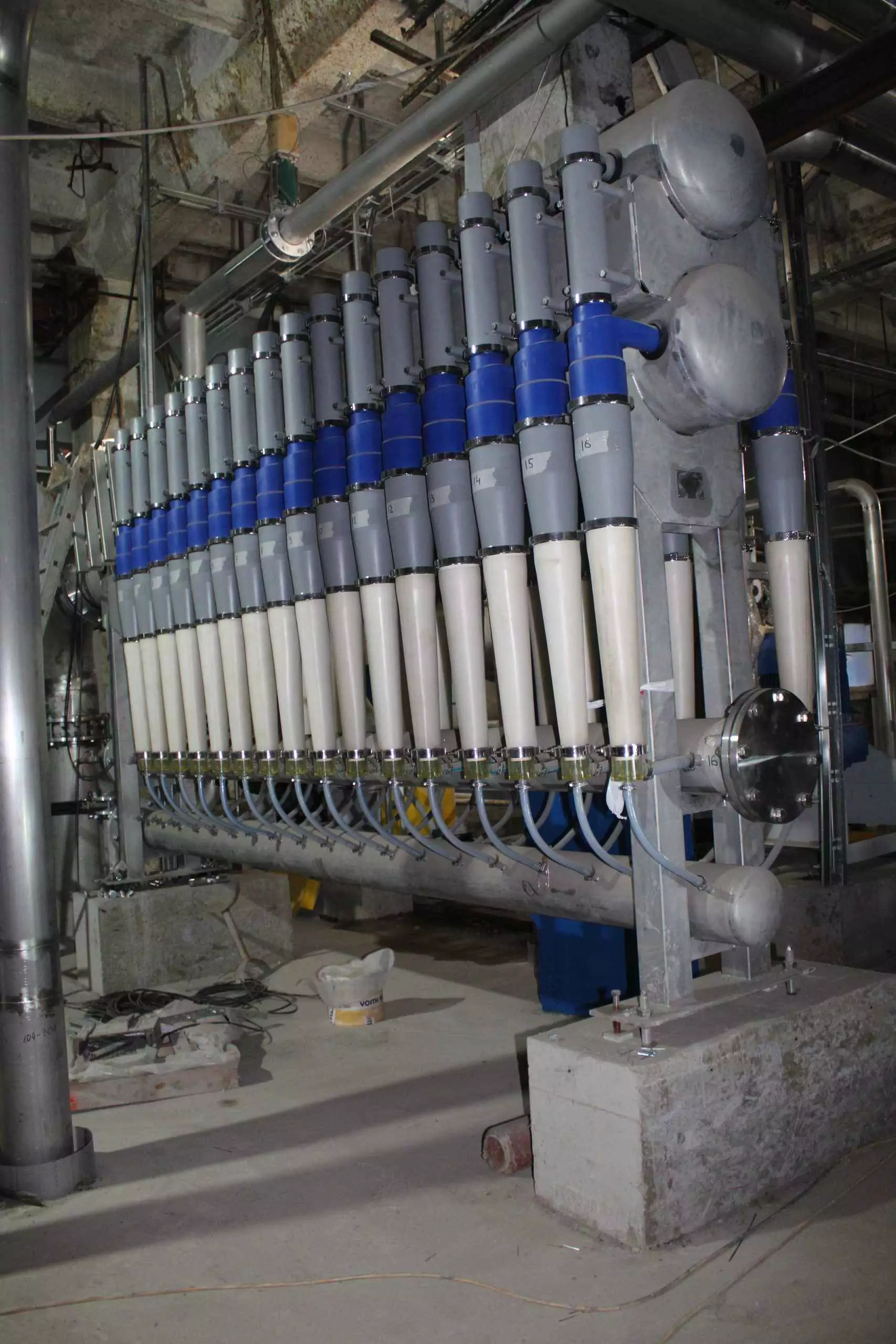

Монтаж нового оборудования и трубопроводов, в том числе монтаж емкостей, баков, рафинеров, энтштиппера, сортировок, перемешивающих устройств, вихревых очистителей, сепараторов, насосов и приводов, монтаж трубопроводов, ЗРА и КИПиА
Пусконаладочные работы до бумаги на накате
Информация о заказчике
АО «Ярославская бумага» основано в 2003 году. До реконструкции предприятие ежегодно перерабатывало 65 тыс. тонн макулатуры и выпускало 55 тыс. тонн продукции. После замены оборудования производственные мощности позволят выпускать до 80 000 тонн бумаги и картона в год.
