Монтаж экспандера HAEUSLER на трубном производстве

Заказчик: АО «Загорский трубный завод»
Объект: АО «Загорский трубный завод»
Местоположение: Московская область, г. Пересвет

Виды работ:

Монтаж

Отрасль:

Металлургия

Поделиться

«100 ТОНН МОНТАЖ» установила экспандер на производстве электросварных труб большого диаметра, а также смонтировала транспортную систему (рольганги, транспортировочные тележки), необходимую, чтобы интегрировать новое оборудование в производственный процесс. Проект включал комплекс строительно-монтажных работ — от обустройства фундаментов, кессонов, каналов и полов до проведения комплексных испытаний.

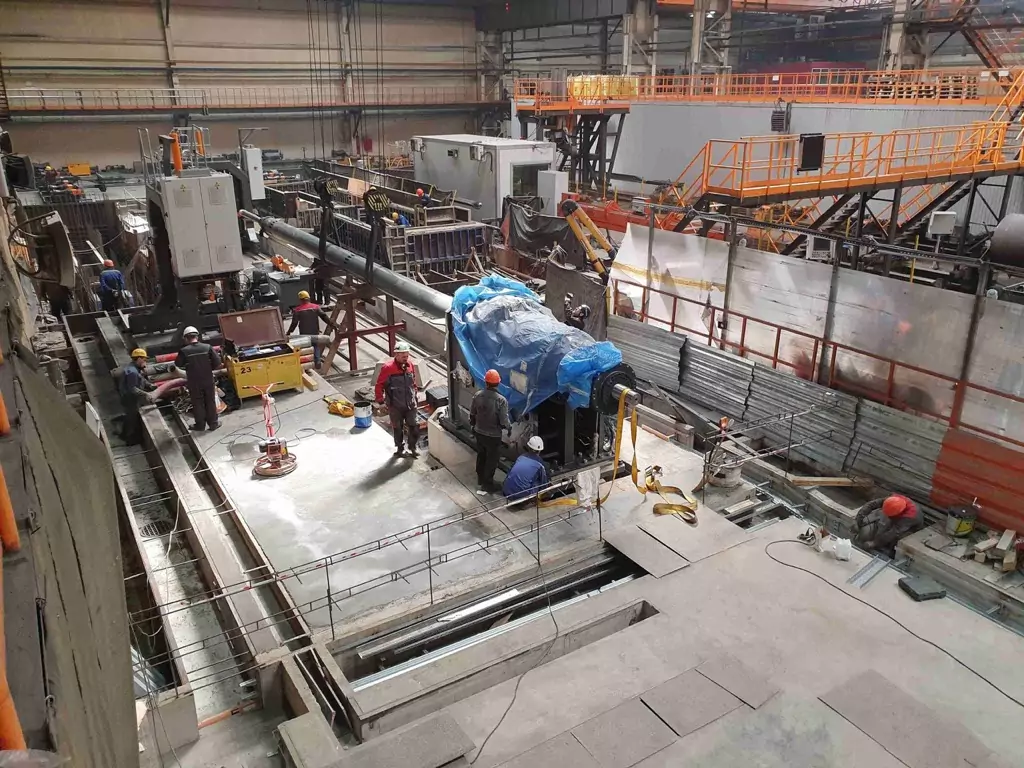

Монтаж оборудования для производства электросварных труб большого диаметра

Наша команда выполнила механический и электромонтаж, монтаж трубопроводов воды и сжатого воздуха, а также смонтировала системы пожарной сигнализации, спринклерного пожаротушения, автоматики, производственно-технологической и компьютерной связи. До начала работ и после их завершения мы провели промывку трубопроводов, ведущих к экспандеру. Работы выполнены в условиях действующего производства.

Общая масса оборудования, смонтированного на проекте, 183 тонны. Значительная часть этого оборудования, произведена швейцарской компанией HAEUSLER AG. В рамках строительных работ залито 800 кубических метров бетона.

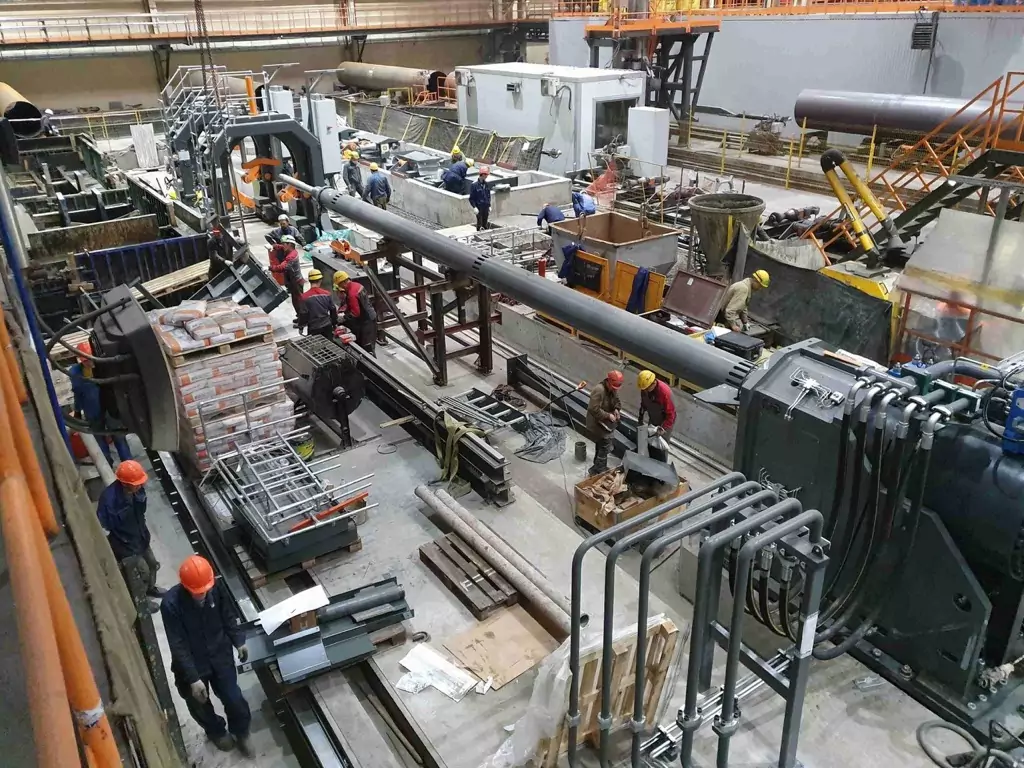

Механический монтаж технологического оборудования

Основные работы проекта

  • Демонтаж старых фундаментов и силовых полов. Утилизация железобетонного лома
  • Обустройство новых фундаментов, кессонов, коммуникационных каналов и силовых полов, в том числе привязка к геодезической основе, вынос осей и высотных отметок, выемка и обратная отсыпка грунта, подбетонка, вязка армокаркасов, изготовление и монтаж закладных изделий, изготовление и монтаж каркасов каналов, обустройство опалубки, прием и укладка бетона, установка гидрошпонок, гидроизоляция, заливка и затирка полов

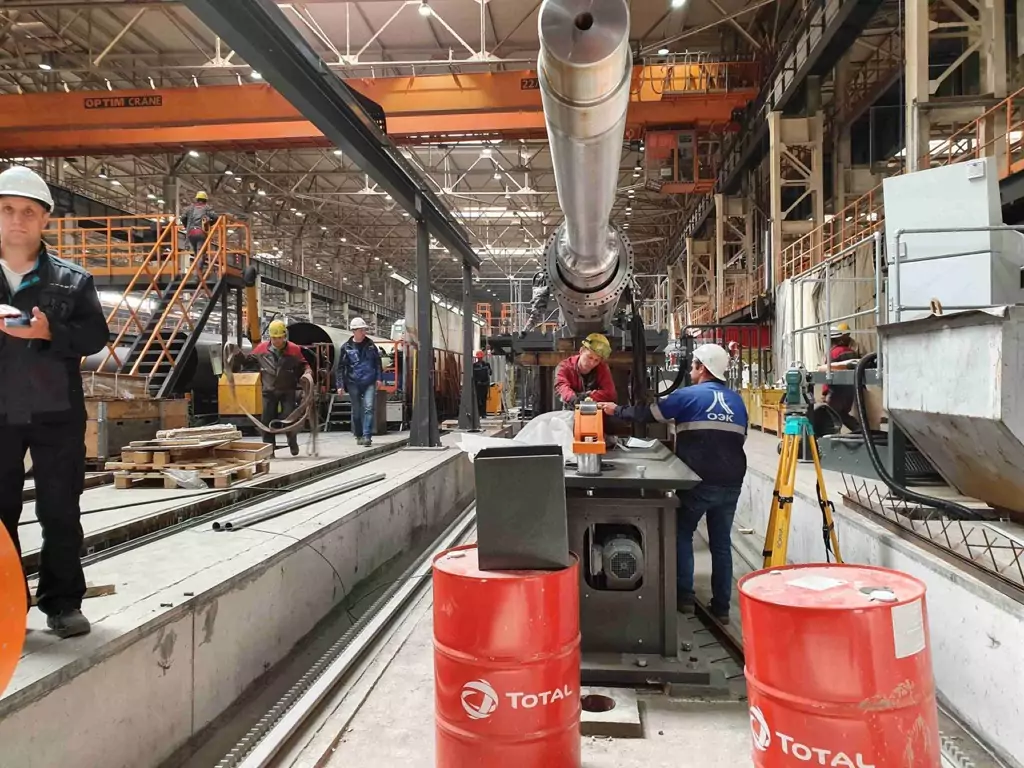

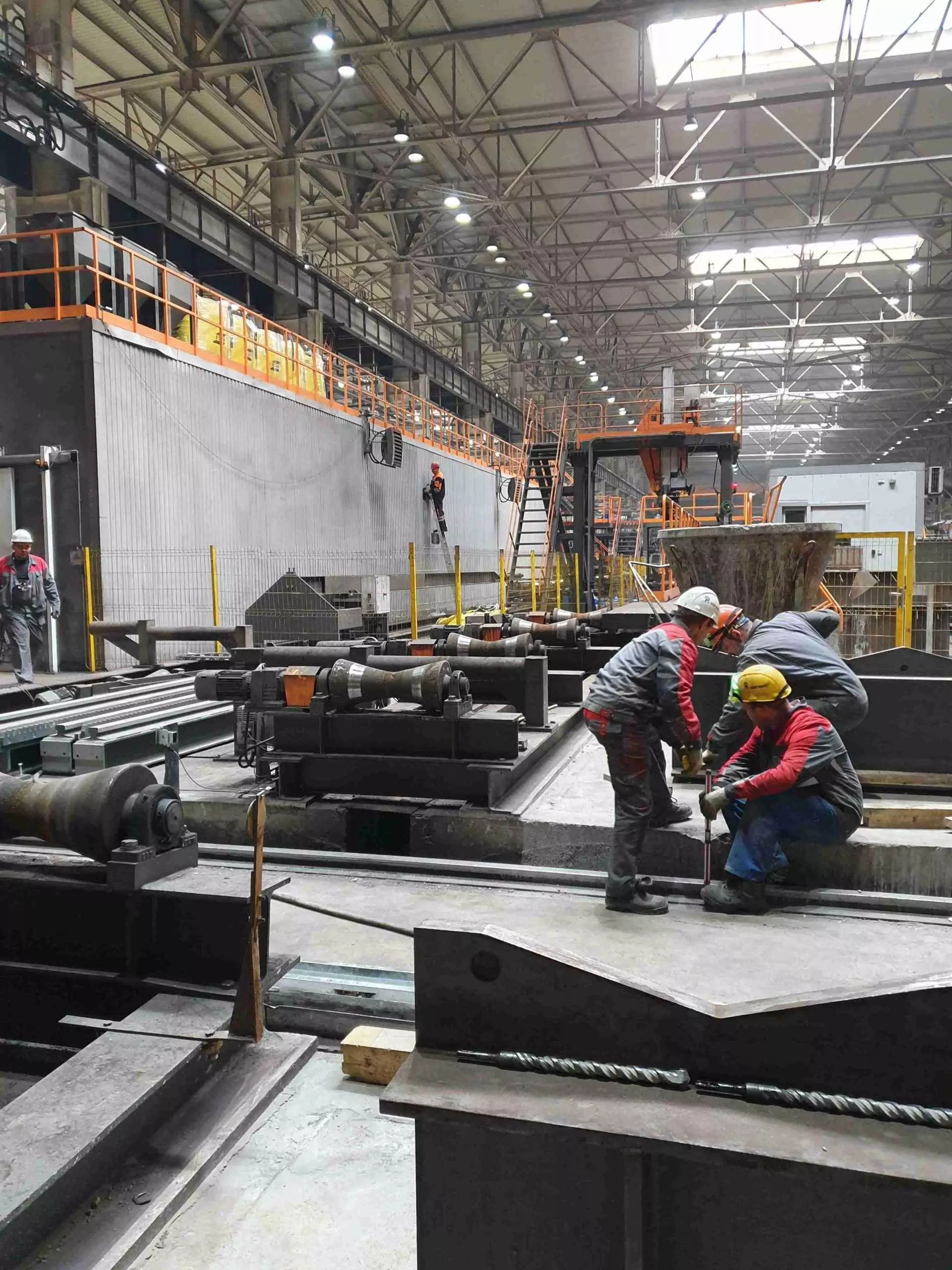

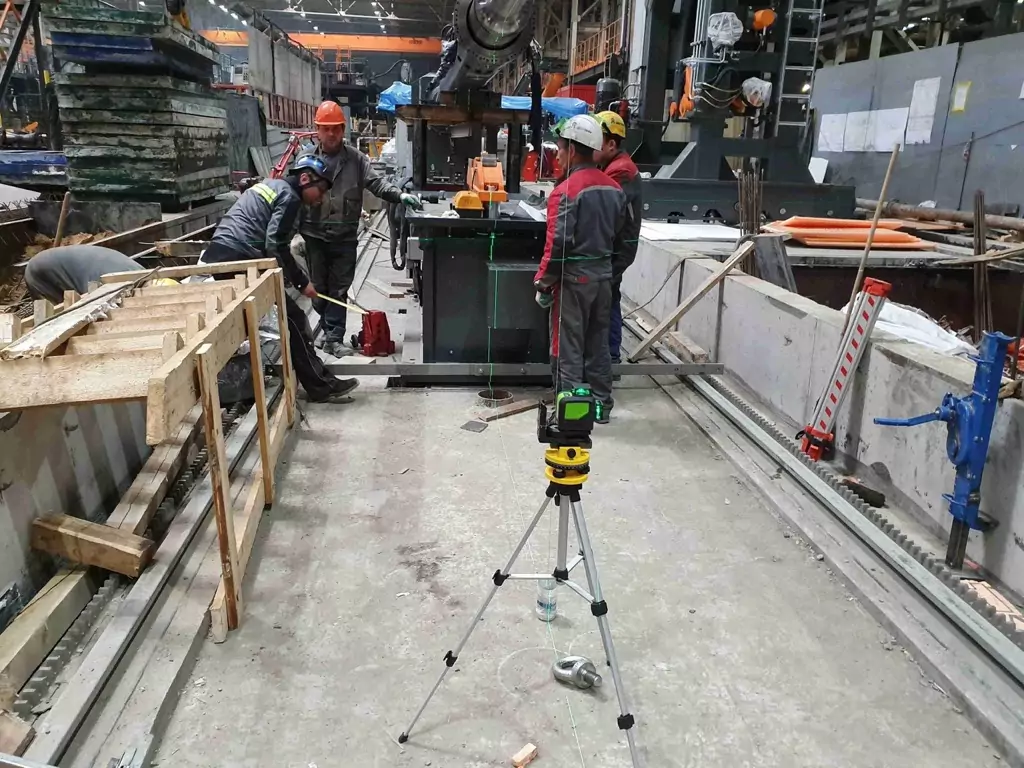

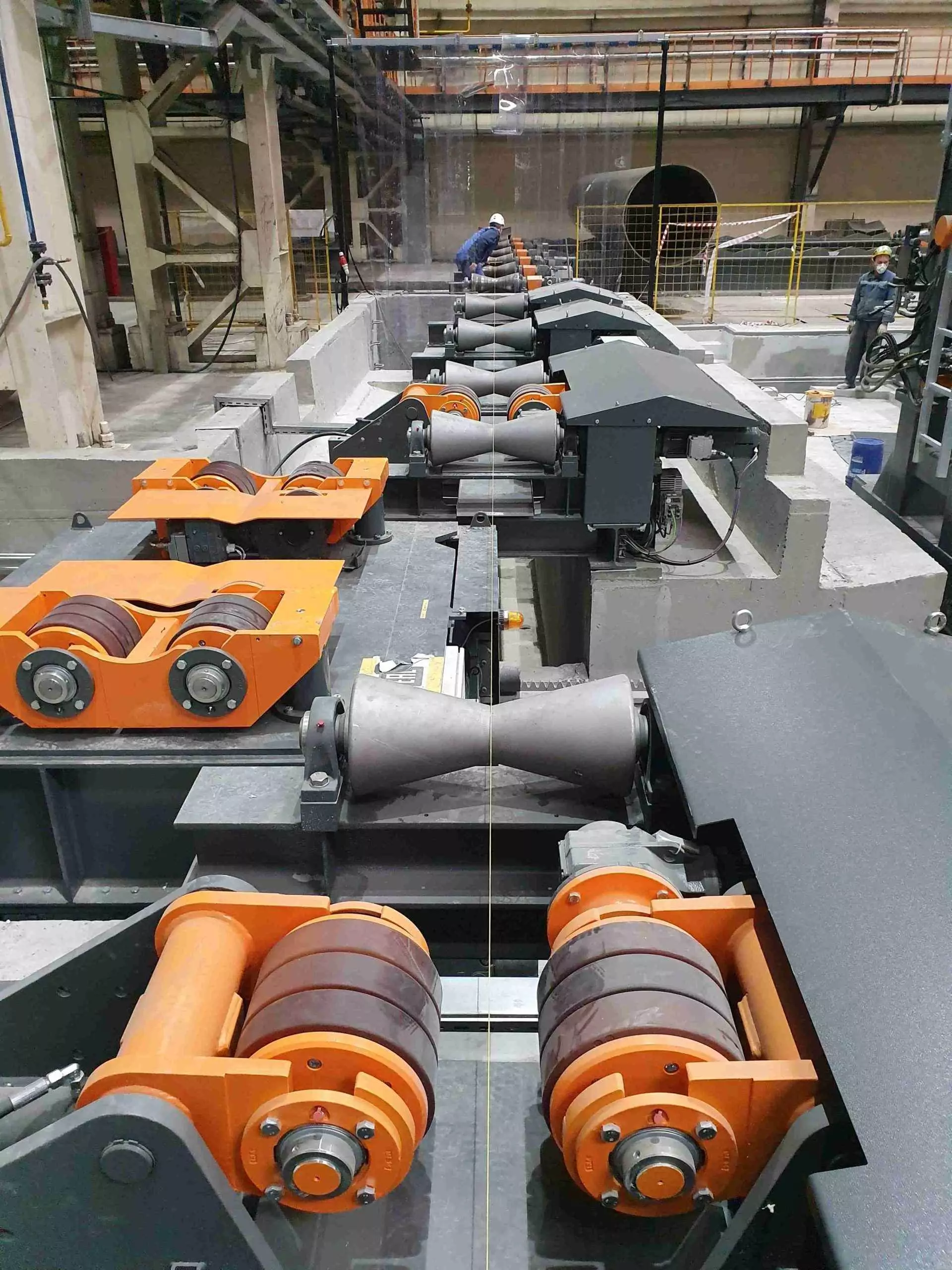

  • Механический монтаж технологического оборудования HAEUSLER AG, в том числе установка в проектное положение, выверка и центровка, подливка анкеров, опор, рельсовых направляющих, монтаж периферийного и навесного оборудования, обвязка трубопроводами — гидравлическими, пневматическими и смазочными

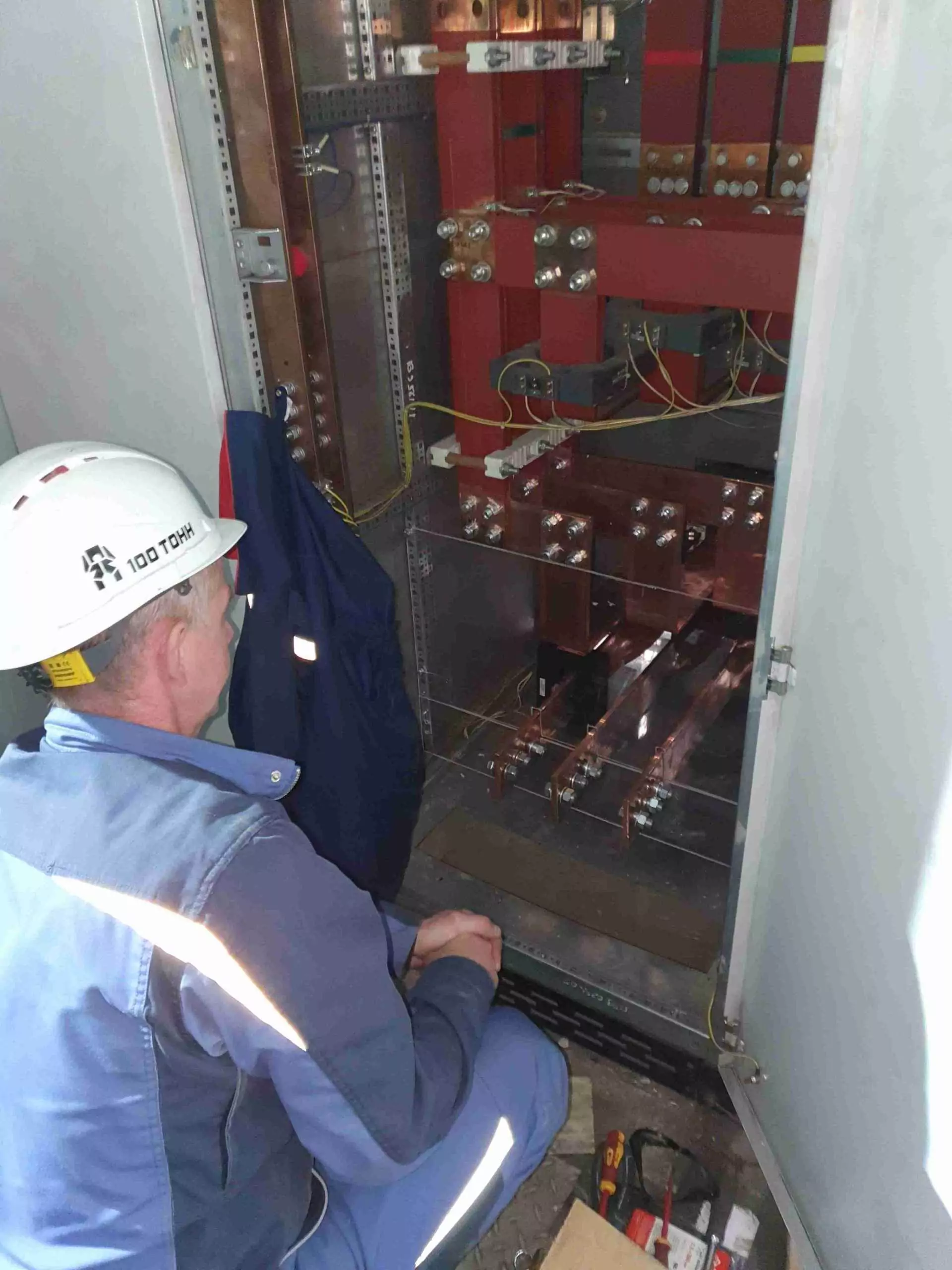

  • Электромонтажные работы, в том числе модернизация ячеек в комплектной трансформаторной подстанции, монтаж кабеленесущих конструкций, прокладка и расключение силовых питающих кабелей, прокладка и расключение контрольных кабелей, а также изготовление и монтаж шкафного оборудования, приобретение кабельной продукции и других материалов
  • Монтаж технологических трубопроводов — сжатого воздуха, углекислоты, кислорода, воды, канализации. Приобретение труб, фасонных изделий и арматуры
  • Монтаж АСУТП, включая монтаж и подключение КИПиА, обустройство систем производственно-технологической и компьютерной связи. Приобретение необходимых комплектующих и материалов
  • Монтаж систем пожарной сигнализации и спринклерного пожаротушения, включая приобретение необходимых комплектующих и материалов
  • Проведение индивидуальных и комплексных испытаний

Особенности проекта

Все перечисленные работы «100 ТОНН МОНТАЖ» завершила всего за шесть месяцев. Уложиться в такие сжатые сроки удалось благодаря тщательному планированию и круглосуточному режиму. Чтобы не мешать производству, многие операции были выполнены в технологические окна, предусмотренные на перевалку с трубы на трубу, и во время планово-предупредительных ремонтов.

В отличие от многих конкурентов, являющихся узкоспециализированными строительными или монтажными компаниями, «100 ТОНН МОНТАЖ» обладает широким спектром компетенций и возможностей. Выбирая нашу команду, заказчик, с одной стороны, избавляется от расходов на генподрядчика, а, с другой стороны, ему не нужно управлять несколькими отдельными подрядчиками, что чревато не только потерей времени и средств, но и срывом сроков. Мы обеспечиваем качественное управление специалистами различного профиля под единым началом, а также мощную и современную производственно-техническую базу.

В данном проекте профессионализм «100 ТОНН МОНТАЖ» помог «Загорскому трубному заводу» решить ряд непростых задач на каждом этапе.

Чтобы демонтировать железобетонные конструкции и утилизировать железобетонный лом, мы нашли и привлекли к работам необходимую технику, обеспечили передачу лома мостовыми кранами от мест производства работ к месту погрузки, а также организовали официальный вывоз промышленных отходов на полигон.

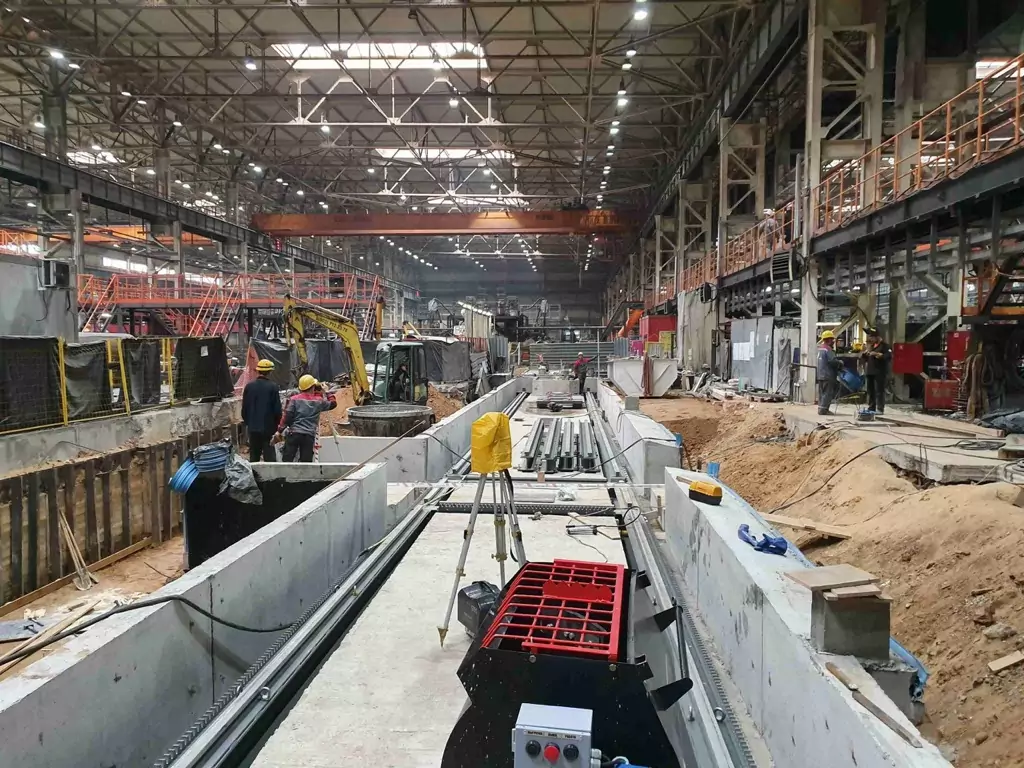

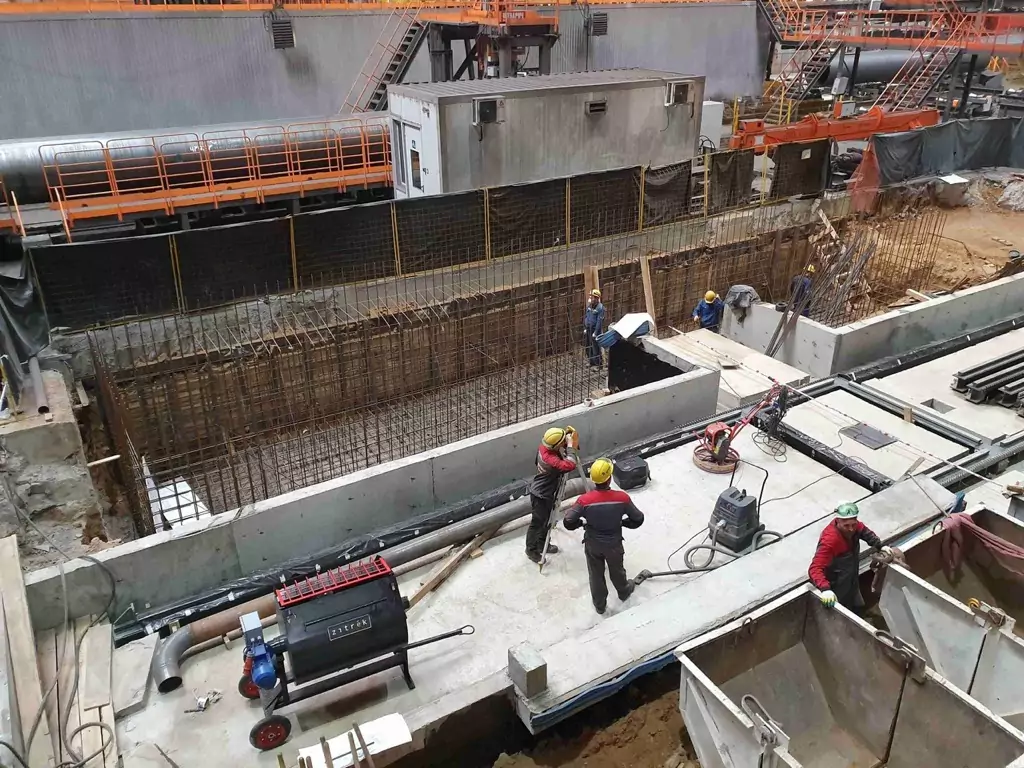

По проекту новое оборудование было необходимо установить на сложнейшие отдельностоящие монолитные фундаменты (ФОМ). Мы организовали входной контроль рабочей документации, обеспечили круглосуточную работу геодезической службы, создали отдельный арматурно-заготовительный участок, нашли и поставили на объект бетононасос для прокачки бетона по трубопроводу длиной до 180 метров, обеспечили круглосуточную приемку и укладку бетона при непрерывных заливках монолитных фундаментов.

Изготовление коммуникационных каналов также было достаточно трудоемким. Наша компания согласовала с заказчиком предварительное изготовление каркасных каналов из металлического листа с последующим блочным монтажом вместо обустройства отбортовок в традиционном железобетонном исполнении.

Мы выполнили поставку всех материалов и комплектующих — от арматуры и бетона — до шкафного оборудования и компьютерных мышей. Своевременная поставка материалов была критичным условием соблюдения сроков монтажа.

Спринклерную систему пожаротушения нужно было установить на высотной отметке 18 метров, при этом из-за высокой плотности оборудования, на площадке практически отсутствовало место для размещения подъемников. Чтобы решить эту проблему, наши инженеры разработали проект производства работ, предполагающий предварительное изготовление, паковку и испытания трубных спринклерных блоков на земле с последующим их монтажом под несущими конструкциями кровли. Для монтажа были обустроены временные мобильные монтажные площадки оригинального исполнения. Право «100 ТОНН МОНТАЖ» выполнять монтаж систем сигнализации и пожаротушения подтверждает лицензия МЧС.

Информация о заказчике

«Загорский трубный завод» входит в пятерку крупнейших производителей электросварных труб. Это самый молодой и современный российский завод по выпуску труб большого диаметра. Завод спроектирован и построен в рекордные для отрасли сроки — 16 месяцев. На этой стройке «100 ТОНН МОНТАЖ» смонтировала под ключ всё технологическое оборудование завода.

Сегодня производственные мощности предприятия позволяют выпускать до 750 000 тонн труб большого диаметра в год. Среди потребителей трубы «Газпром», «Роснефть», «НОВАТЭК», «ЛУКОЙЛ», «СИБУР», «Сургутнефтегаз».

Инженеры и монтажники нашей компании имеют огромный опыт работ по монтажу различного технологического оборудования. Смотрите также примеры проектов по демонтажу и монтажу оборудования в разделе «Завершенные проекты».

У нас вы можете бесплатно заказать расчет стоимости демонтажа, такелажа и монтажа промышленного оборудования заполнив онлайн-форму на сайте или по телефонам в разделе Контакты.

blank
Релокация штамповочного производства Alpha Automotive Technologies
blank

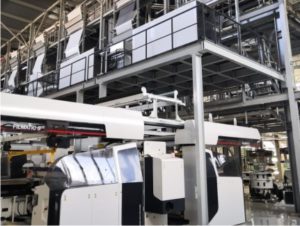

Монтаж экструдера Windmoller & Holscher на производстве полимерной упаковки
