Монтаж емкостей и трубопроводов картоноделательной машины на предприятии Л-ПАК в Липецке

Заказчик: Л-ПАК
Объект: Л-ПАК
Местоположение: г. Липецк

Поделиться

По заказу Л-ПАК компания «100 ТОНН МОНТАЖ» смонтировала под ключ емкости и трубопроводы размольно-подготовительного отделения и участка массоподготовки новой картоноделательной машины. Проект включал монтаж различного технологического оборудования французского производителя KADANT. Опыт подрядчика позволил заказчику сократить сроки запуска КДМ № 2 в эксплуатацию.

Монтаж картоноделательной машины. Оборудование KADANT

Особенности объекта

Предприятие Л-Пак располагается в городской черте Липецка. Для размещения КДМ № 2 Л-Пак построил новое здание, которое включает отдельное помещение размольно-подготовительного отделения (РПО) и участка массоподготовки (МП), а также склад макулатуры. Инжиниринговую часть проекта выполнял основной поставщик оборудования — французская компания KADANT.

Для сокращения общих сроков реализации проекта заказчик потребовал приступить к монтажу оборудования в условиях минимальной строительной готовности. Бригада «100 ТОНН МОНТАЖ» начала монтировать оборудование на готовом перекрытии в отметке +7.000, последовательно переходя на выдаваемые строителями фундаменты.

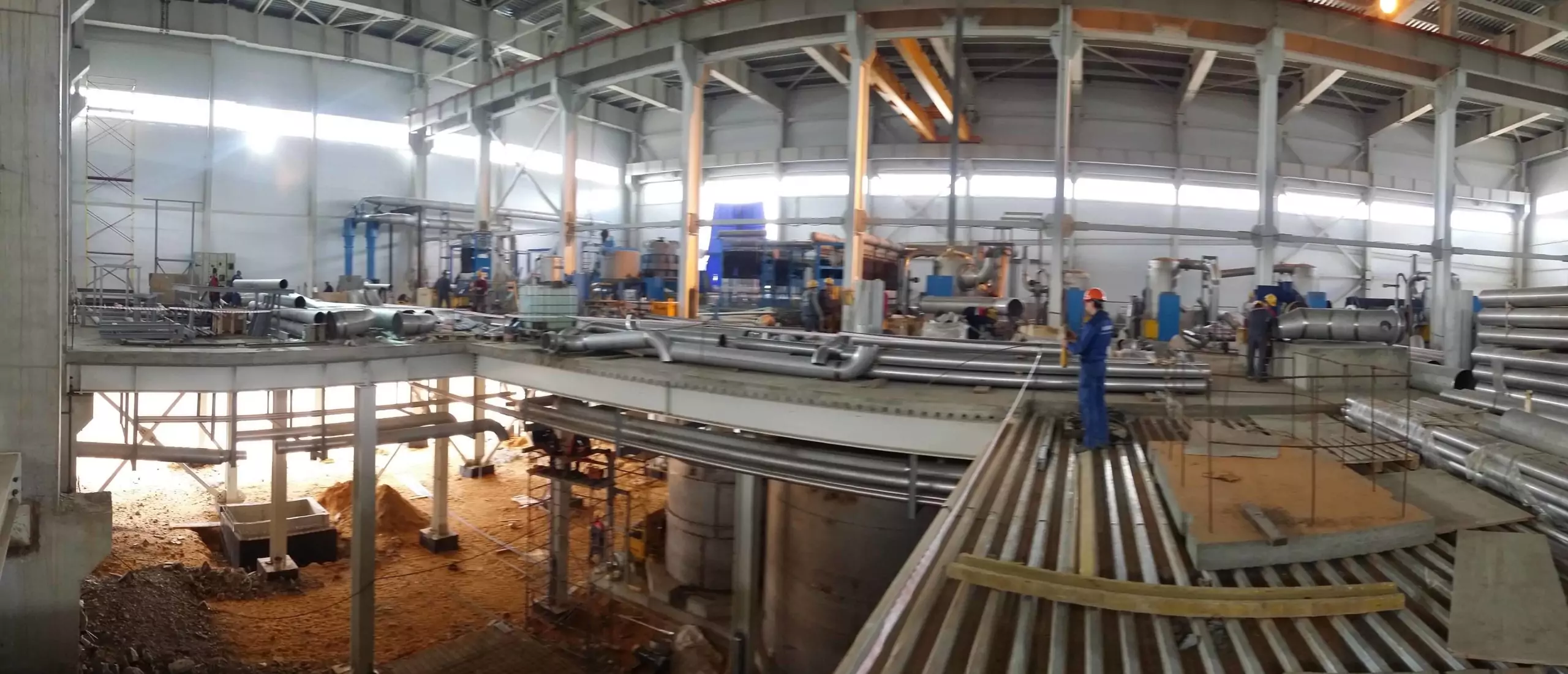

Монтаж технологического оборудования в условиях минимальной строительной готовности

На старте участия в проекте компания «100 ТОНН МОНТАЖ» отвечала за монтаж оборудования, емкостей и трубопроводов РПО и МП. Это гидроразбиватель, мельницы, сортировки, очистители, фильтры, сгустители, насосы, конвейеры, компакторы и другое оборудование KADANT общей массой около 300 тонн. Компания смонтировала четырнадцать емкостей объемом от 25 до 1000 м³ каждая и общим объемом более 3700 м³, а также технологические трубопроводы из нержавеющей стали диаметром от 20 до 600 мм и общей массой более 60 тонн. Кроме того, выполнила монтаж запорно-регулирующей арматуры и контрольно-измерительных приборов.

После оценки промежуточных результатов работы заказчик предложил «100 ТОНН МОНТАЖ» смонтировать оборудование, емкости и трубопроводы короткой циркуляции, машинного и оборотного брака, а также линии переработки отходов Tetra-Pak. Затем нашей команде было поручено выполнить электромонтажные работы на смонтированном оборудовании. В результате объем выполненных работ и цена договора выросли почти вдвое.

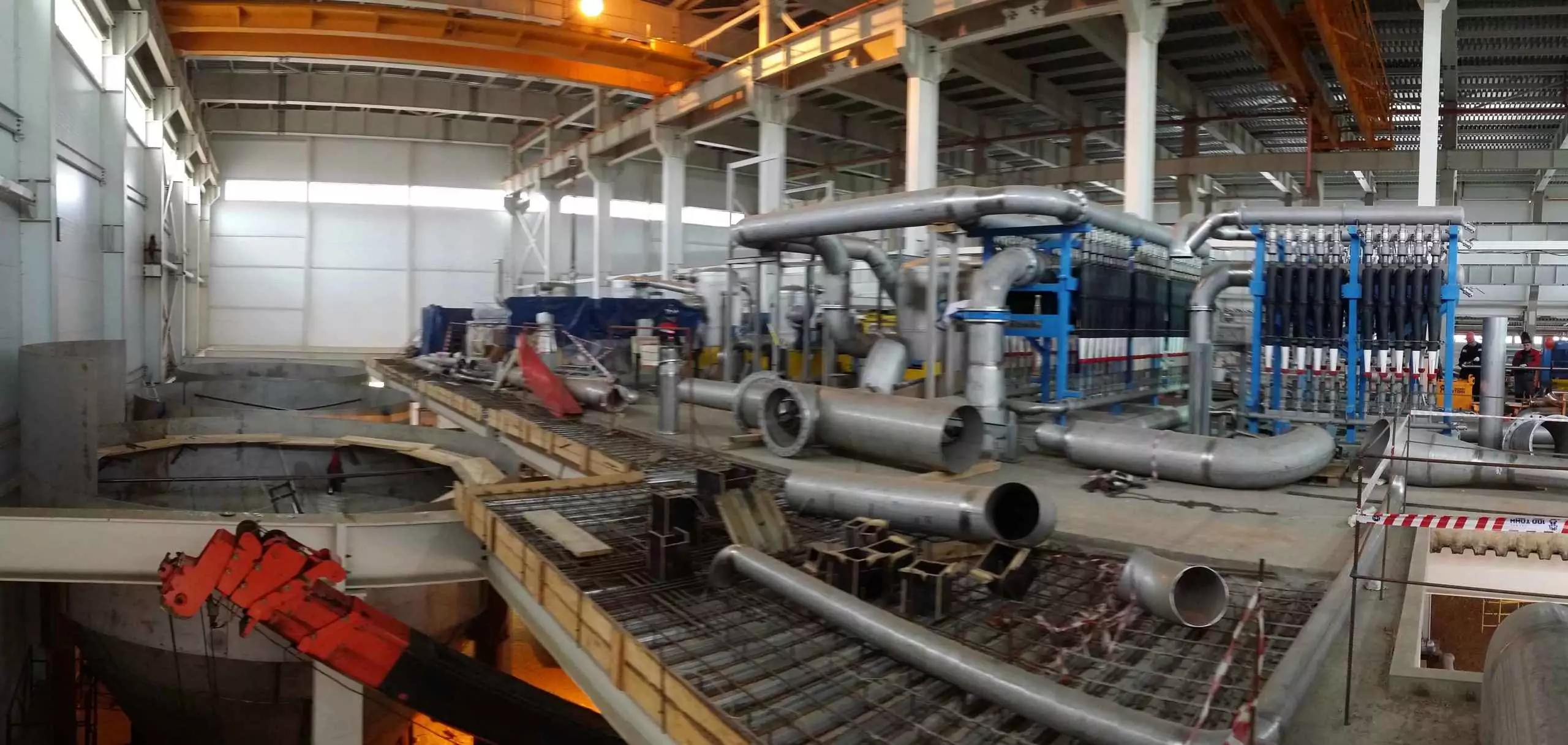

Промышленный монтаж картоноделательной машины

Для монтажа оборудования КДМ № 2 наши специалисты использовали средства малой механизации, оборудование для сварки в среде инертного газа и полуавтоматической сварки, ручной и механизированный монтажный инструмент, а также геодезический и измерительный инструмент.

На выходе заказчик получил полный комплекс монтажных работ под ключ. Это позволило ему сократить административные расходы на управление несколькими подрядчиками. Опыт «100 ТОНН МОНТАЖ» и гибкий вдумчивый подход к решению задач помогли сократить срок реализации проекта.

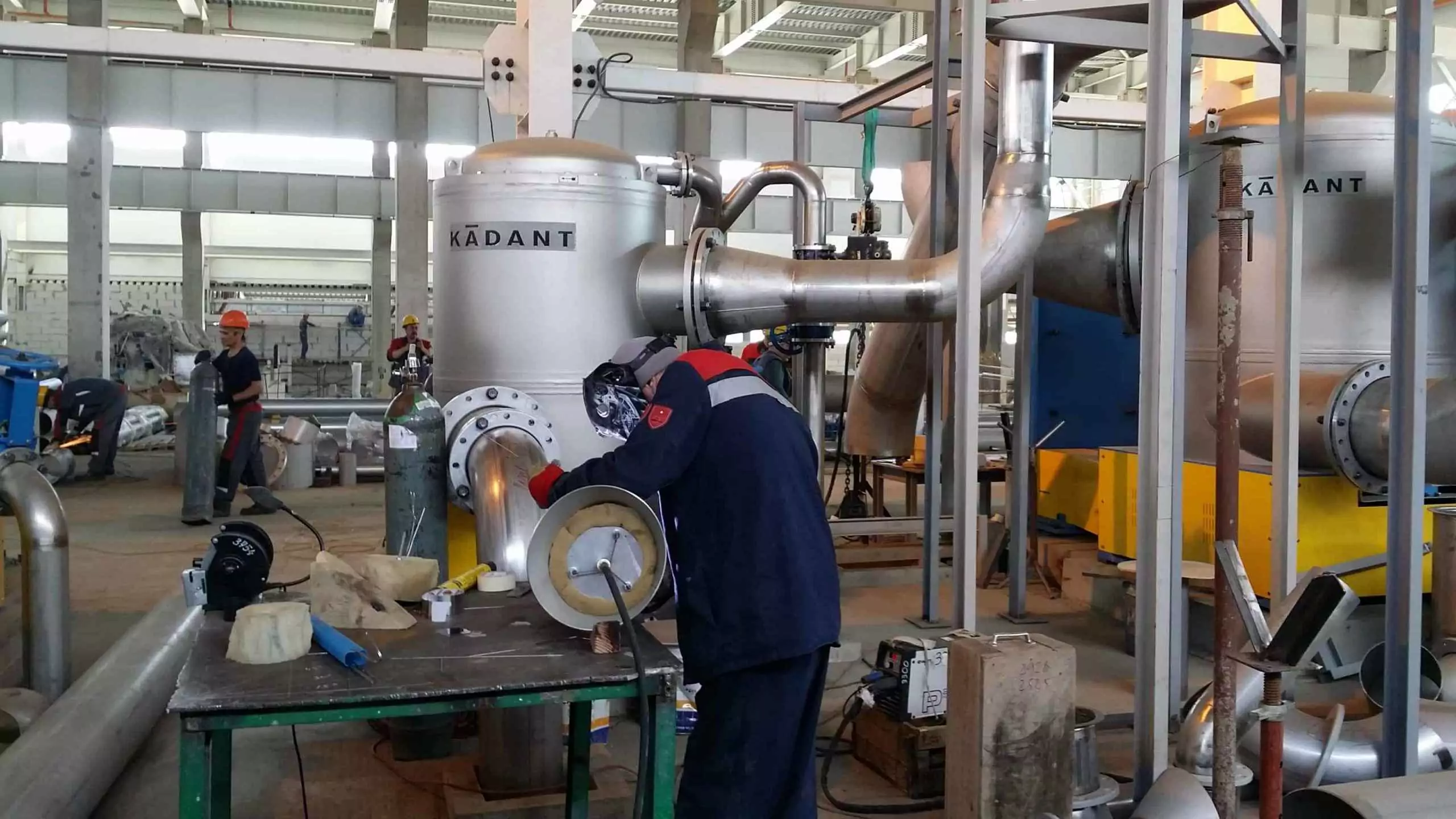

Промышленный монтаж оборудования KADANT

Основные работы проекта

  • Разметка площадок: вынос осей и привязка к высотным отметкам
  • Установка в проектное положение, выверка и крепление моноблочных элементов
  • Монтаж емкостного оборудования: гидроразбивателя, корпусов сгустителей и дискового фильтра
  • Изготовление на площадке и монтаж несущих металлоконструкций и опор трубопроводов
  • Префабрикация и монтаж технологических трубопроводов из нержавеющей стали
  • Установка запорно-регулирующей арматуры, контрольно-измерительных приборов и аппаратуры
  • Монтаж готовых емкостей и сборка на сварку емкостей большого объема, включая врезку отводов и люков, а также установку перемешивающих устройств
  • Монтаж и выверка насосов
  • Монтаж конвейеров
  • Изготовление на площадке и монтаж площадок обслуживания оборудования и емкостей, лестниц и переходов
  • Монтаж кабеленесущих конструкций, прокладка и расключение силовых и контрольных кабелей
  • Геодезическое и метрологическое сопровождение монтажа, неразрушающий контроль сварочных швов, промывки и гидравлические испытания, испытания кабельной продукции и устройств защиты с привлечением собственной электротехнической лаборатории
  • Пусконаладочные работы, холодные прокрутки и запуск с сырьем совместно с технологами заказчика

Информация о заказчике

Компания Л-ПАК производит трехслойный и пятислойный гофрокартон и весь спектр изделий из него. Предприятие ведет непрерывную модернизацию производства и с 2002 года ежегодно увеличивает объем выпускаемой продукции более чем на 10%.

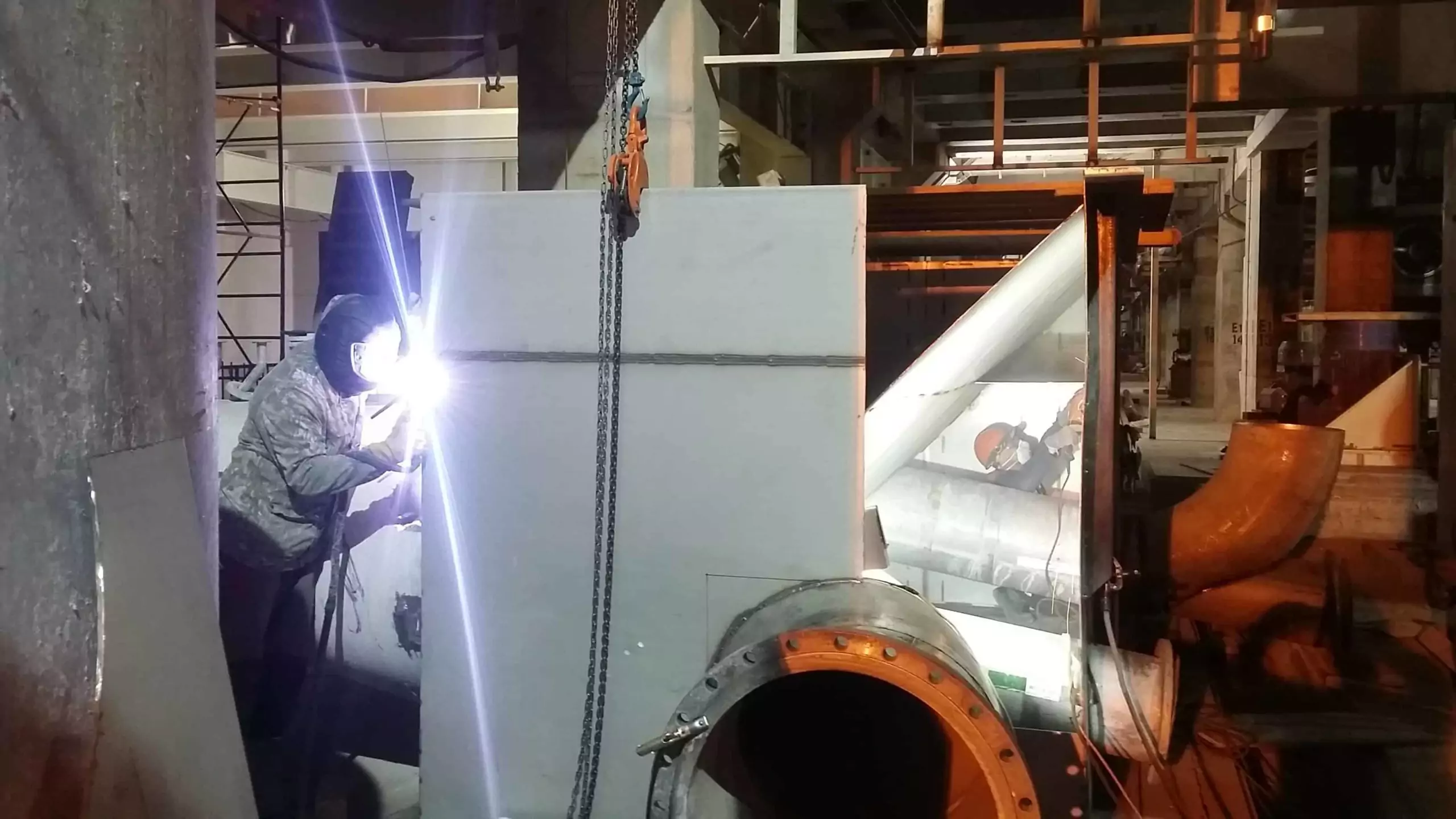

Сварочные работы при монтаже картоноделательной машины

Инженеры и монтажники нашей компании имеют огромный опыт работ по монтажу различного технологического оборудования. Смотрите также примеры проектов по демонтажу и монтажу оборудования в разделе «Завершенные проекты».

У нас вы можете бесплатно заказать расчет стоимости демонтажа, такелажа и монтажа промышленного оборудования заполнив онлайн-форму на сайте или по телефонам в разделе Контакты.
