Монтаж мостового крана КМ-20/5

Местоположение: Свердловская область

Поделиться

Команда «100 ТОНН МОНТАЖ» выполнила сборку электрического двухбалочного мостового крана КМ-20/5 массой 47 т на металлургическом производстве в Свердловской области. Проект включал перемещение частей крана в цех, крупноузловую сборку ГПМ, установку на подкрановые пути, выверку, монтаж электрики, запуск и испытания.

Монтаж мостового крана на металлургическом производстве

Особенности проекта

Такелаж и сборку ГПМ мы вели в действующем цехе, заказчик продолжал выпускать продукцию недалеко от зоны монтажа. Эту особенность работ наши инженеры учли в ППР и предусмотрели меры безопасности.

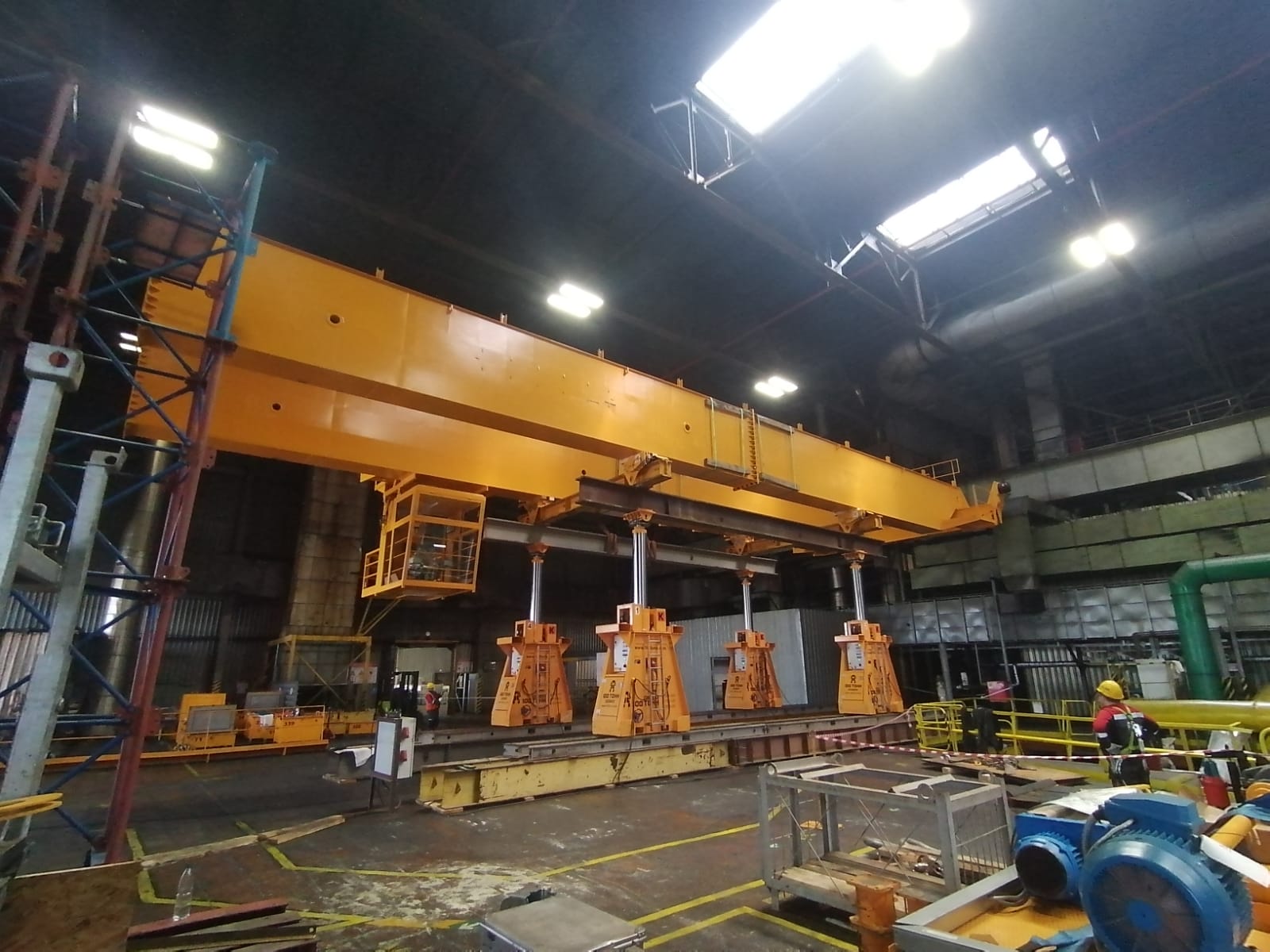

Монтаж мостового крана на действующем производстве

Оборудование было необходимо установить на втором этаже, где имелись ограничения по несущей способности перекрытия. При этом элементы мостового крана требовалось поднять на большую высоту. Однако наши сотрудники часто работают на высоте и в стесненных условиях. Опыт помог грамотно организовать процесс и решить все непростые задачи.

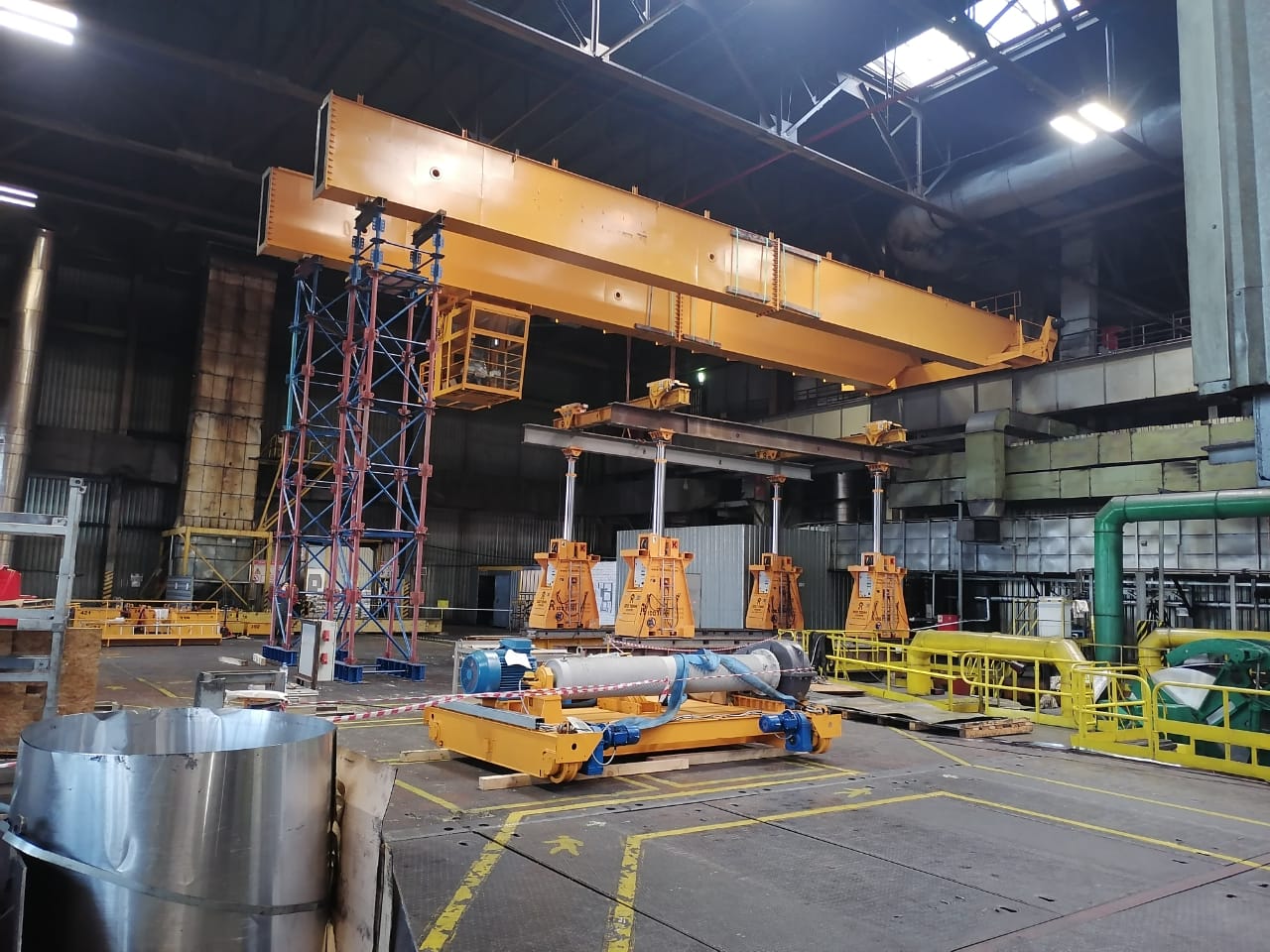

Монтаж двухбалочного мостового крана

Для монтажа мостового крана мы использовали:

  • Портальную домкратную систему GP380
  • Вилочный погрузчик
  • Коленчатый подъемник
  • Систему опорных конструкций

Монтаж мостового крана с помощью гидравлического портала

Основные работы проекта

  • Разработка ППР
  • Перемещение частей мостового крана на площадку сборки
  • Сборка пролетных балок мостового крана
  • Установка ходовой тележки и кабины оператора
  • Установка мостового крана порталом на рабочую высоту с опиранием на временные опоры
  • Сборка фланцевых соединений несущих балок
  • Установка и позиционирование мостового крана в рабочее положение на подкрановых рельсах
  • Установка комплектных электрошкафов
  • Прокладка кабельной продукции, расключение
  • Настройка ограничителей и приборов КИПиА согласно инструкциям поставщика
  • Статические и динамические испытания

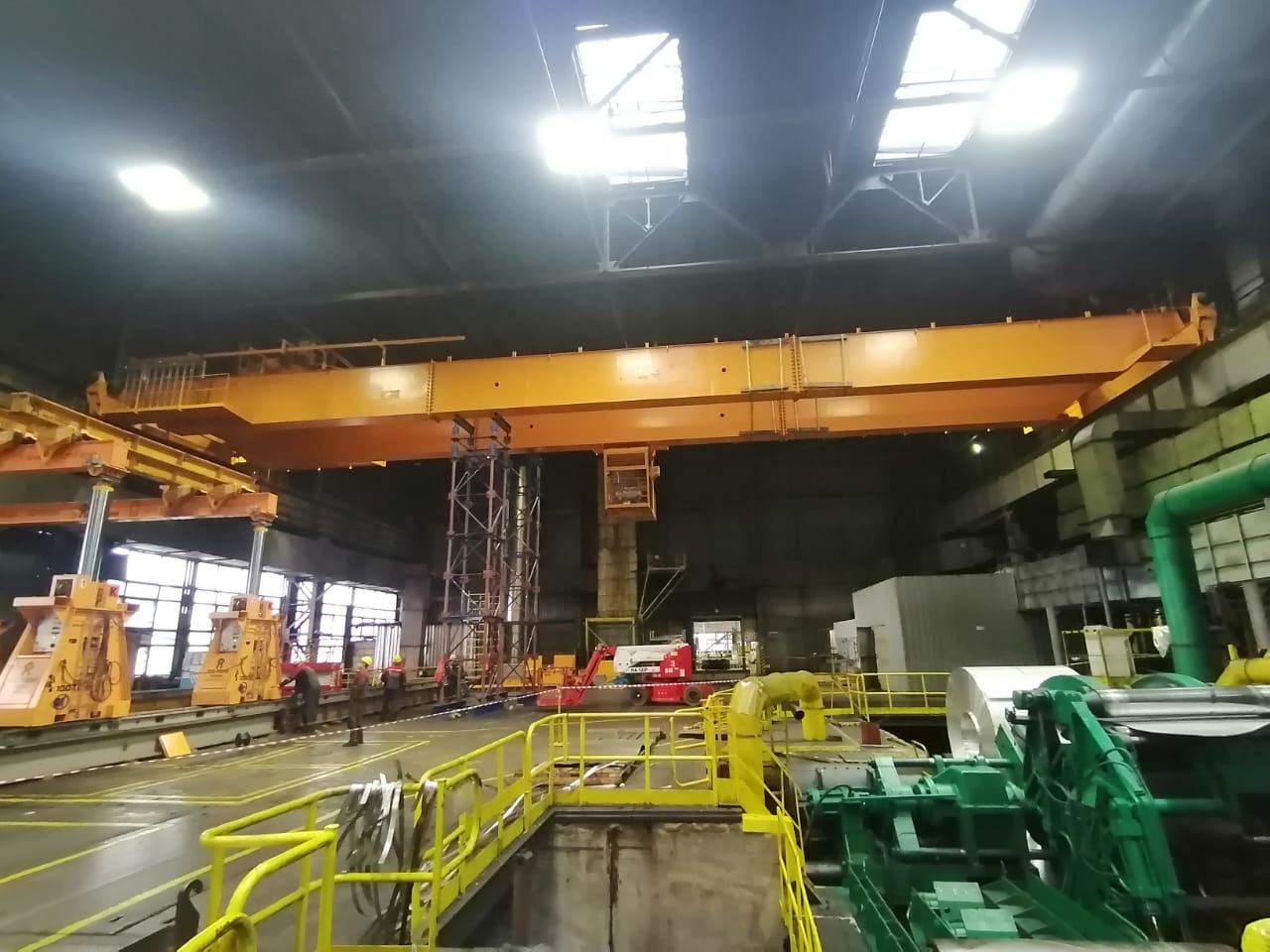

Монтаж крана в действующем цехе

Другие примеры наших работ вы найдете в разделе «Завершенные проекты». Полный перечень услуг компании здесь.

Чтобы задать вопрос или заказать бесплатный расчет стоимости проекта, заполните онлайн-форму на сайте или свяжитесь с нами по телефонам.
