Перемещение и установка в проектное положение горизонтально-фрезерного обрабатывающего центра HMC-630BP

Заказчик: ЗАО «Катайский насосный завод»
Объект: ЗАО «Катайский насосный завод»
Местоположение: Курганская обл., г. Катайск
Даты работ: 26.09.2017-28.09.2017 г.

Поделиться

Погрузка на тележки, перемещение и установка в проектное положение на анкерные болты горизонтального фрезерного станка HMC-630BP

В сентябре  2017 года  Катайский насосный завод поручил нашей компании произвести погрузку  горизонтально-фрезерного обрабатывающего центра на такелажные тележки, переместить в цех и установить данный станок в проектное положение на фундаментные болты.

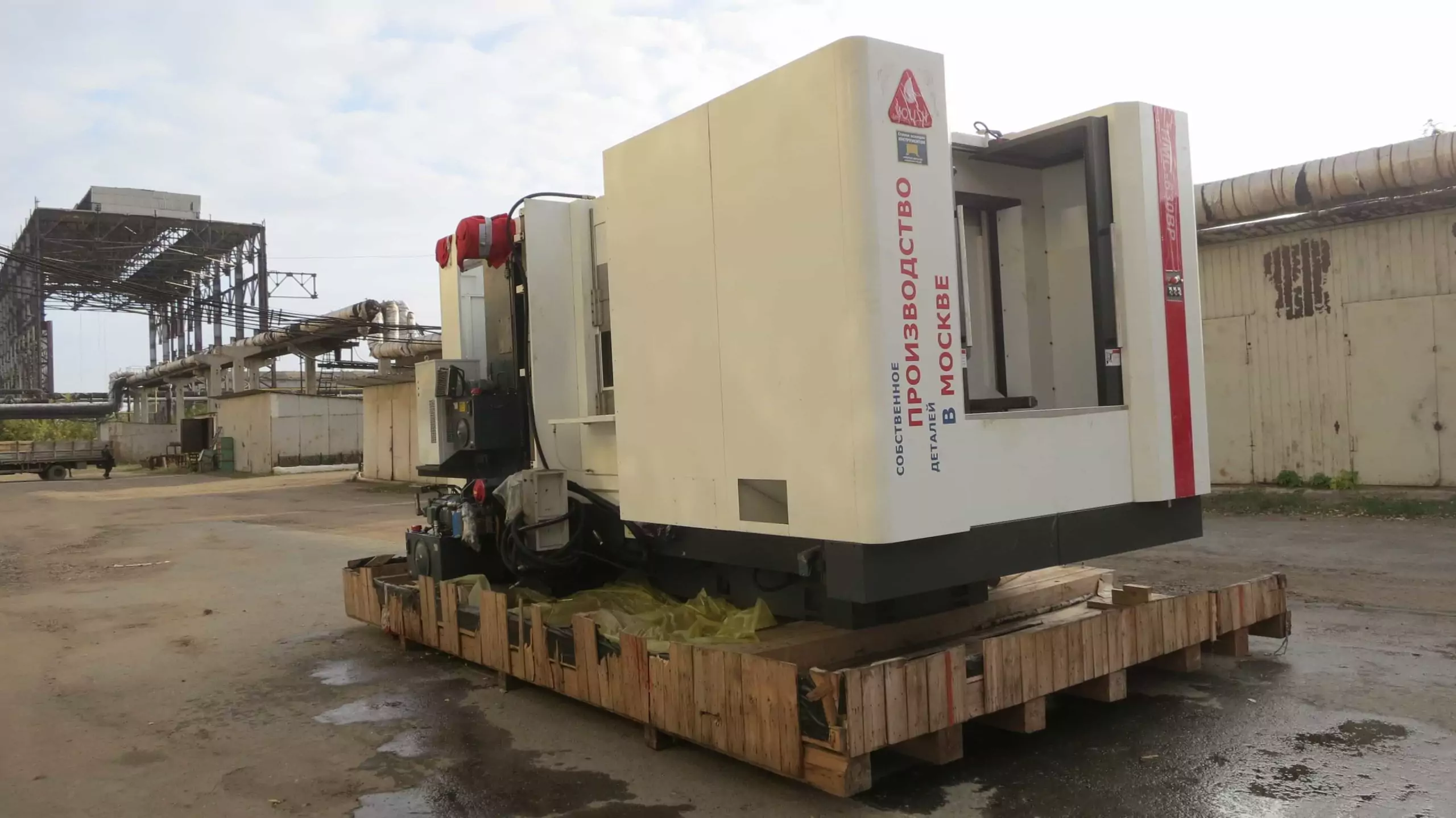

Обрабатывающий центр HMC-630BP перед перемещением в цех

Выполнение такелажных работ

После получения заявки наши инженеры обследовали объект, выполнили приемку фундамента и подготовили ППР. Вместе с тем, был начат демонтаж ограждающих конструкций, которые мешали перемещению и установке станка. При реализации проекта мы выполнили:

  • сборку портала на улице;
  • установку станка на такелажные тележки;
  • перестройку портала в цех;
  • перемещение станка в цех;
  • установку станка на фундамент.

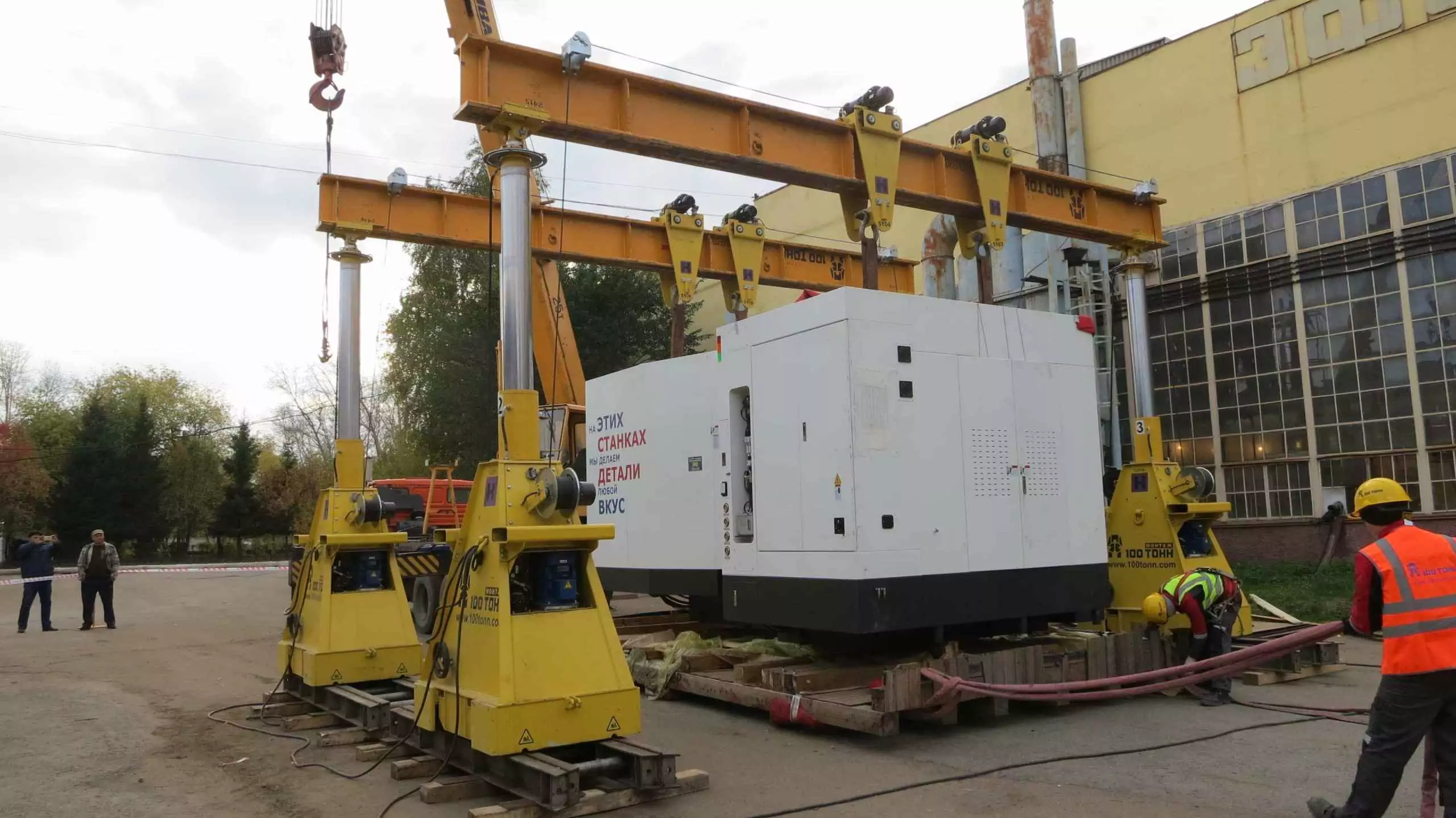

Подъем станка HMC-630BPдля выемки поддона

На объекте использовалось оборудование

При перемещении и установке  горизонтально-фрезерного обрабатывающего центра наши специалисты использовали собственный гидравлический портал GP125,  вилочный погрузчик  г/п 3,5 тонны и такелажные тележки.

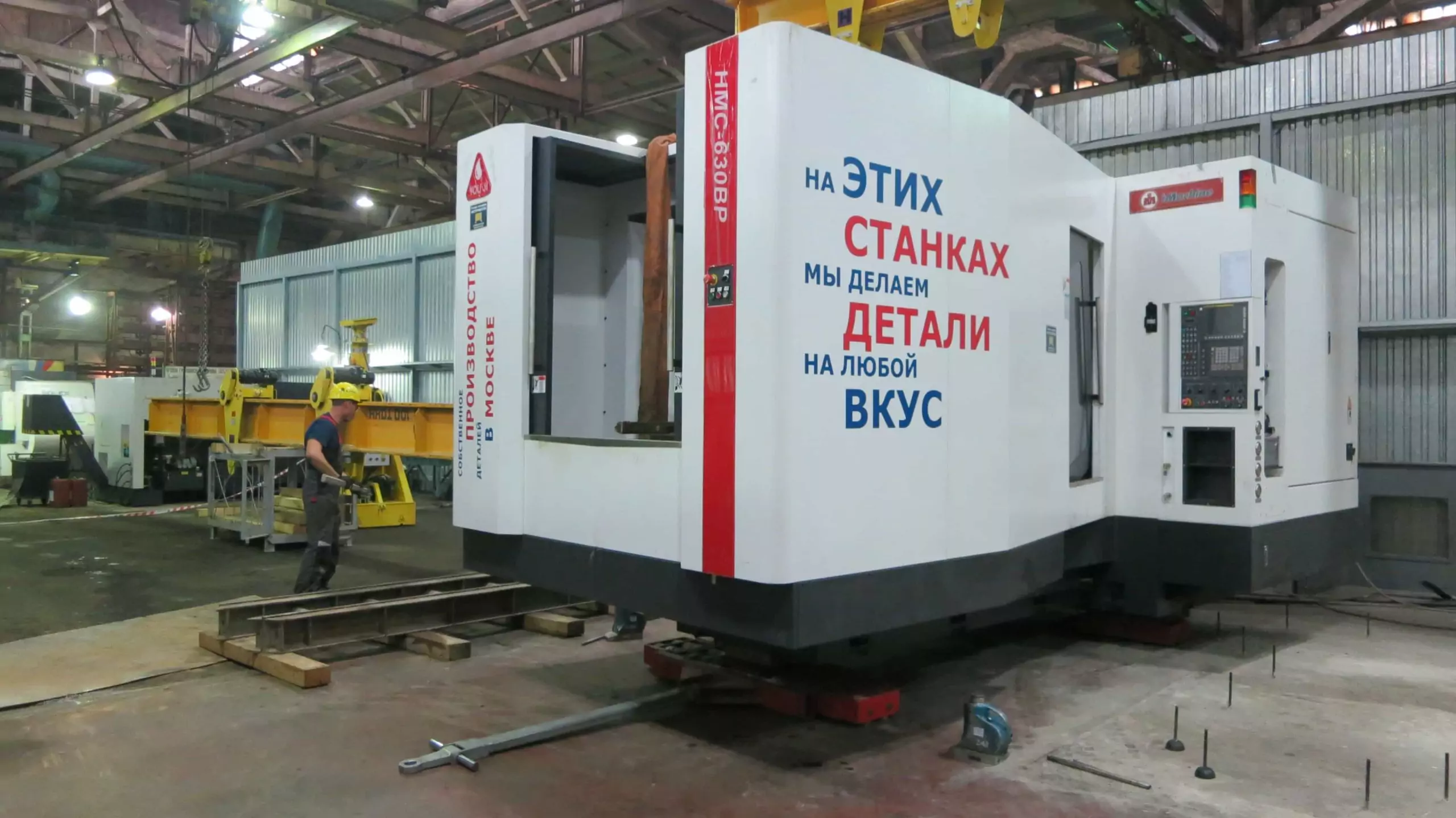

Станок HMC-630BP после перемещения в цех рядом с местом установки

Особенность объекта

Такелажные работы по установке обрабатывающего центра на анкера проводились в цеховом помещении с низкими потолками в стесненных условиях (в цехе присутствовала достаточно много производственного оборудования). Размеры перемещаемого станка (MC-630BP, Machine Tools Corp, Тайвань): длина 5 200 мм, ширина 4 130 мм, высота 3 600 мм,  масса 27 000 кг. В соответствии с ППР в цехе был увеличен проем ворот и демонтирована часть ограждающих конструкций. На объекте были задействованы 3 сотрудника, которые в соответствии с графиком выполнили поставленную задачу.

Что помогло снизить стоимость работ и временные затраты

Благодаря использованию гидравлического портала г/п 125 тонн, нашим специалистам удалось выполнить работы по установке обрабатывающего центра в проектное положение  в цеховом помещении без разбора кровли.

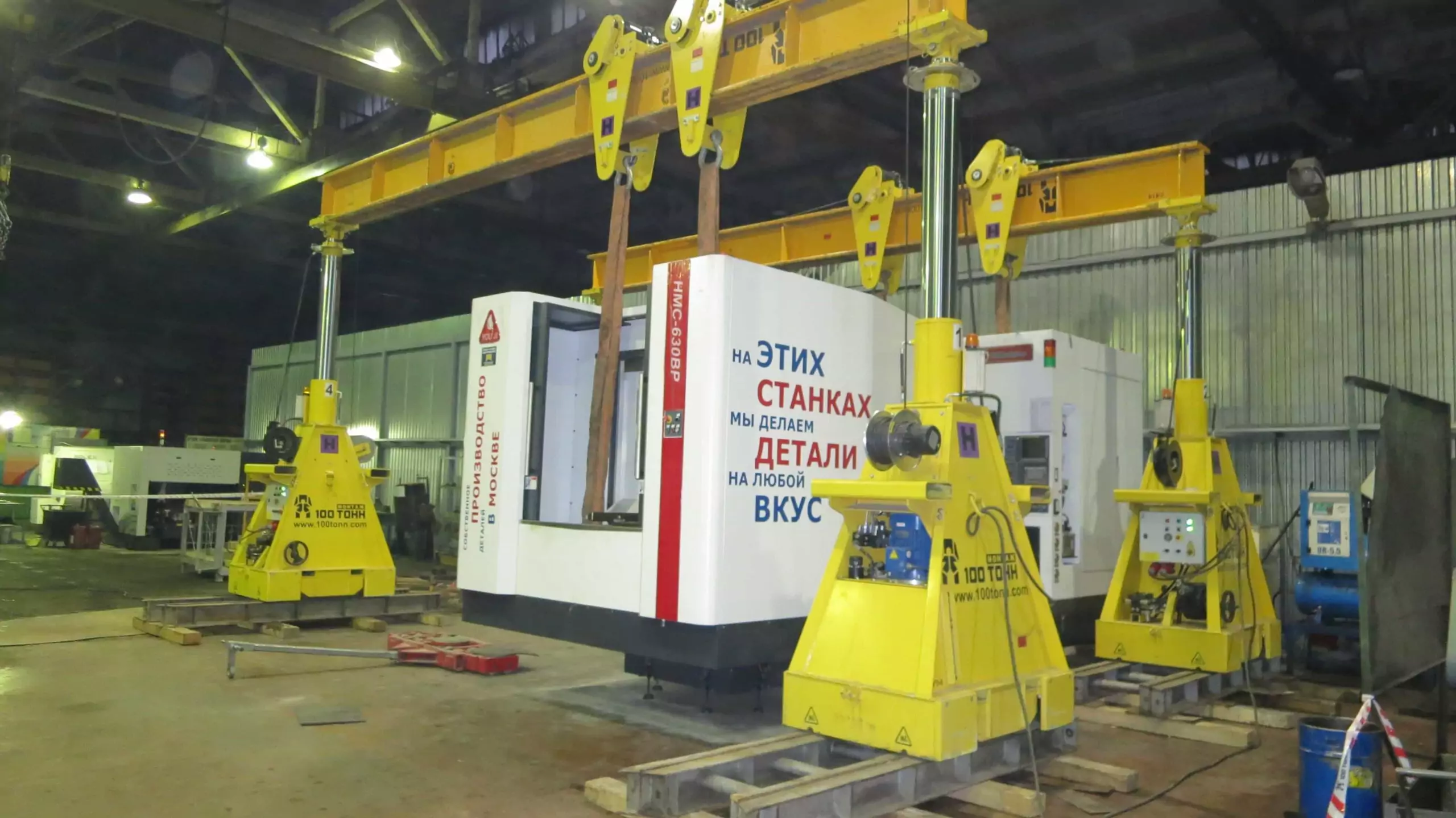

Установка станка в проектное положение на анкерные болты

Компания «100 ТОНН МОНТАЖ» имеет огромный опыт по монтажу станков и обрабатывающих центров, а также установке станков в проектное положение.

У нас вы можете бесплатно заказать расчет стоимости работ по монтажу, перемещению и установке станков и другого технологического оборудования, заполнив онлайн-форму на сайте или по телефонам в разделе Контакты.
