В сердце каждого проекта по строительству и модернизации генерирующих мощностей — установка крупногабаритного оборудования — турбин, генераторов и т.д. Специалисты «100 ТОНН МОНТАЖ» рассказали, что нужно учесть, чтобы такелаж энергетического оборудования завершился в срок и обошелся без неприятных сюрпризов.

Установка барабанов паровых котлов на высотной отметке

Установка оборудования на электростанции: типовые задачи

Паровые и газовые турбины, генераторы, барабаны котлов представляют собой негабаритные грузы. Доставив их на объект, логистические компании проводят разгрузку на площадке временного хранения. В некоторых случаях эту операцию можно выполнить без специальных грузоподъемных механизмов — за счет регулировки высоты автомобильной платформы. Под выступающие части крупногабаритного оборудования устанавливают опоры, затем платформа опускается и груз повисает на них.

Энергооборудование находится на площадке временного хранения до достижения стройготовности. К этому моменту на объект приглашают такелажную компанию, которая выполнит перемещение крупногабаритного груза по территории и установит его в проектное положение.

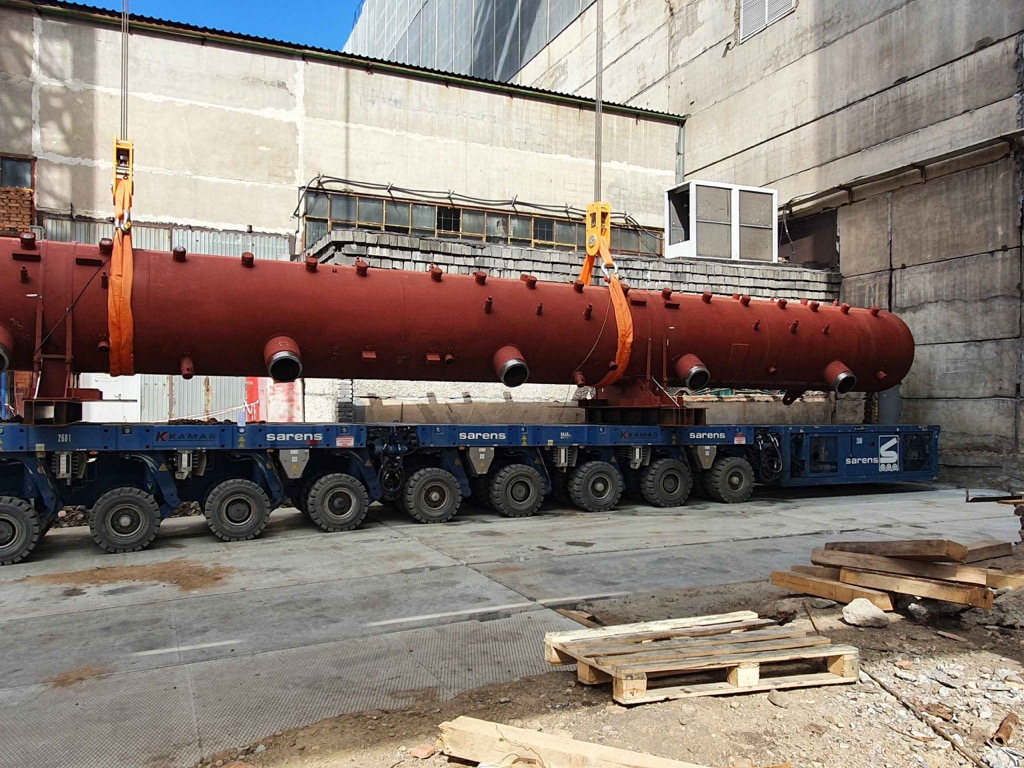

Транспортировка барабанов паровых котлов по территории ГРЭС

В период активного строительства новых генерирующих мощностей по программе ДПМ, многие такелажные проекты в России включали перемещение и установку оборудования массой 200-300 тонн. Сейчас в отрасли идут менее масштабные реконструкции, и чаще заказчикам требуется такелаж оборудования массой от 50 тонн и более.

Также в строй активно вводятся объекты собственной генерации для обеспечения промышленных предприятий и добычных активов. Нередко такие газопоршневые, газотурбинные электростанции и когенерационные установки возводят в отдаленных, труднодоступных районах.

В любом случае проекты в энергетике — это капиталоемкие стройки с особыми требованиями к безопасности.

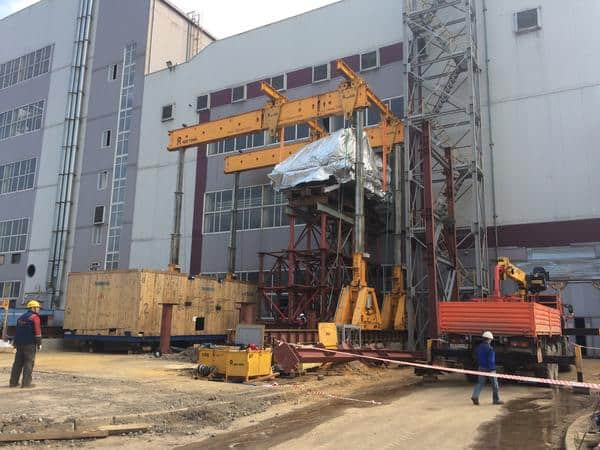

Установка турбины и компрессора Siemens на НЛМК

Особенности такелажа энергетического оборудования

1. Сжатые сроки

На определенном этапе проекта установка турбин, генераторов или котлов становится для заказчиков задачей номер один. Если эту работу не выполнить по графику, срок ввода электростанции в эксплуатацию окажется под угрозой срыва, что в свою очередь скажется на стабильности единой энергосистемы и/или заставит отложить пуск новых производств.

С другой стороны, точная дата поставки оборудования не всегда известна заранее, особенно теперь, когда трансграничная логистика усложнилась. В таких ситуациях планируют монтаж «с колес». Это значит, что такелажная компания должна мобилизоваться на объект оперативно, к моменту поступления оборудования.

Но такая возможность есть далеко не у всех. Если, выбирая подрядчика, заказчик ориентируется только на цену такелажных услуг, то рискует заключить контракт с игроком, не способным выполнить договорные обязательства в срок. У маленьких компаний себестоимость услуг несколько ниже, но при этом их ресурсов может не хватить, чтобы вовремя отправить на объект укомплектованную бригаду и грузоподъемное оборудование.

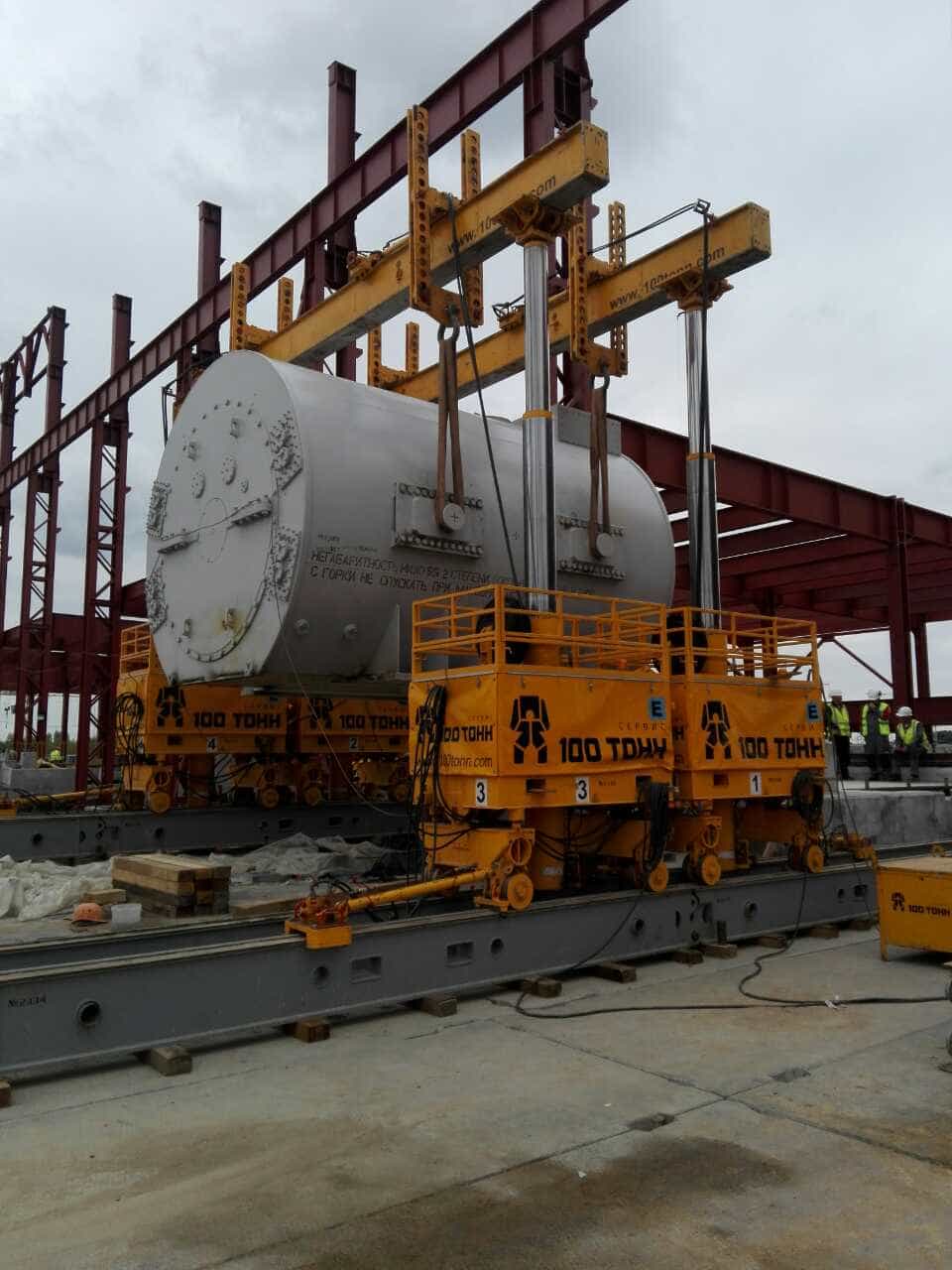

Установка энергетического оборудования на Прегольской ТЭС

2. Стесненные условия

Чтобы доставить турбины, генераторы и другие крупногабаритные единицы с площадки хранения к месту монтажа, зачастую приходится преодолевать препятствия, либо перепады высот. Иногда оборудование приходится разворачивать в узких пространствах. Колонны, потолочные перекрытия, системы трубопроводов и другие конструкции производственного помещения могут оставлять минимум пространства для маневра. Особенно непросто, когда речь идет о замене отслуживших агрегатов, установленных в коробку здания еще на этапе строительства.

Но все эти сложности можно решить за счет точных инженерных решений и такелажного оборудования, рассчитанного на стесненные условия: гидравлических порталов, систем сдвига, поворотных столов. Применение такого оборудования актуально еще и потому, что обычно помещения, где необходимо установить энергетические машины, не оснащены кранами подходящей для этого грузоподъемности.

Такелаж электрогенерирующего оборудования

3. Установка на высотную отметку

До половины такелажных проектов в энергетике предполагают установку оборудования на высокие фундаменты — 10-12 метров и более. Опытные инженеры знают разные способы решения этой задачи и могут выбрать тот, который будет наиболее безопасным и финансово привлекательным в конкретной ситуации.

В частности, для подъема на высотную отметку используют дополнительные опорные металлоконструкции. К ним относятся инвентарные тумбы и МИК-С (мостовые инвентарные конструкции стоечные — модули высотой 2000 мм, которые можно собирать в пространственную конструкцию необходимого размера).

Проектировщики «100 ТОНН МОНТАЖ» применяют МИК-С для перехватов груза, возведения и укрепления имеющихся эстакад и пандусов. Как и тумбы, МИК-Сы подходят, чтобы заложить приямки и выровнять поверхность пола. На них можно установить систему сдвига или опоры гидравлического портала.

Применение уже имеющихся в арсенале компании металлоконструкций позволяет сократить сроки и стоимость реализации проектов. Однако иногда требуется разработка нестандартных решений. В этом случае проектировщики не только придумывают концепт, но и рассчитывают прочность новой конструкции, ее устойчивость к ветровым нагрузкам и т.д.

«100 ТОНН МОНТАЖ» владеет такими компетенциями. К примеру, один из наших заказчиков поручил установить энергетическое оборудование на высоту 11,5 метров за Полярным кругом. Наши инженеры разработали металлоконструкции и технологию производства работ, которые помогли существенно снизить стоимость проекта.

С тех пор, как компания приобрела комплект тросовых домкратов общей грузоподъемностью 800 тонн, нам покоряются и более впечатляющие высоты. В частности, с помощью тросовых домкратов мы подняли барабаны паровых котлов на отметку 43 метра на Гусиноозёрской ГРЭС в Бурятии.

Эту работу было бы невозможно выполнить без специальной опорной металлоконструкции — башни. Башня состоит из модулей, которые в сочетании с тросовыми домкратами можно использовать для установки крупногабаритных грузов на различной высоте — до 40 метров и более.

Подъем барабанов паровых котлов на Гусиноозёрской ГРЭС

4. Сопутствующие работы или действующее производство

Как правило, на строительстве или модернизации электростанции задействовано множество подрядных организаций, строительные и монтажные работы идут параллельно. В этой ситуации важно, чтобы такелажная компания умела составлять (и соблюдать!) графики совмещенных работ.

Если модернизация идет на действующем объекте генерации, появляются такие факторы, как повышенная температура и вибрация, шум, перемещение штатных кранов и технологического транспорта. Все они влияют на безопасность, поэтому инженеры учитывают их в проекте производства работ (ППР). При необходимости мы просим заказчика частично остановить производственный процесс на момент выполнения грузоподъемных операций. И всегда строго контролируем, чтобы в зоне такелажа не находились сотрудники или транспортные средства других компаний.

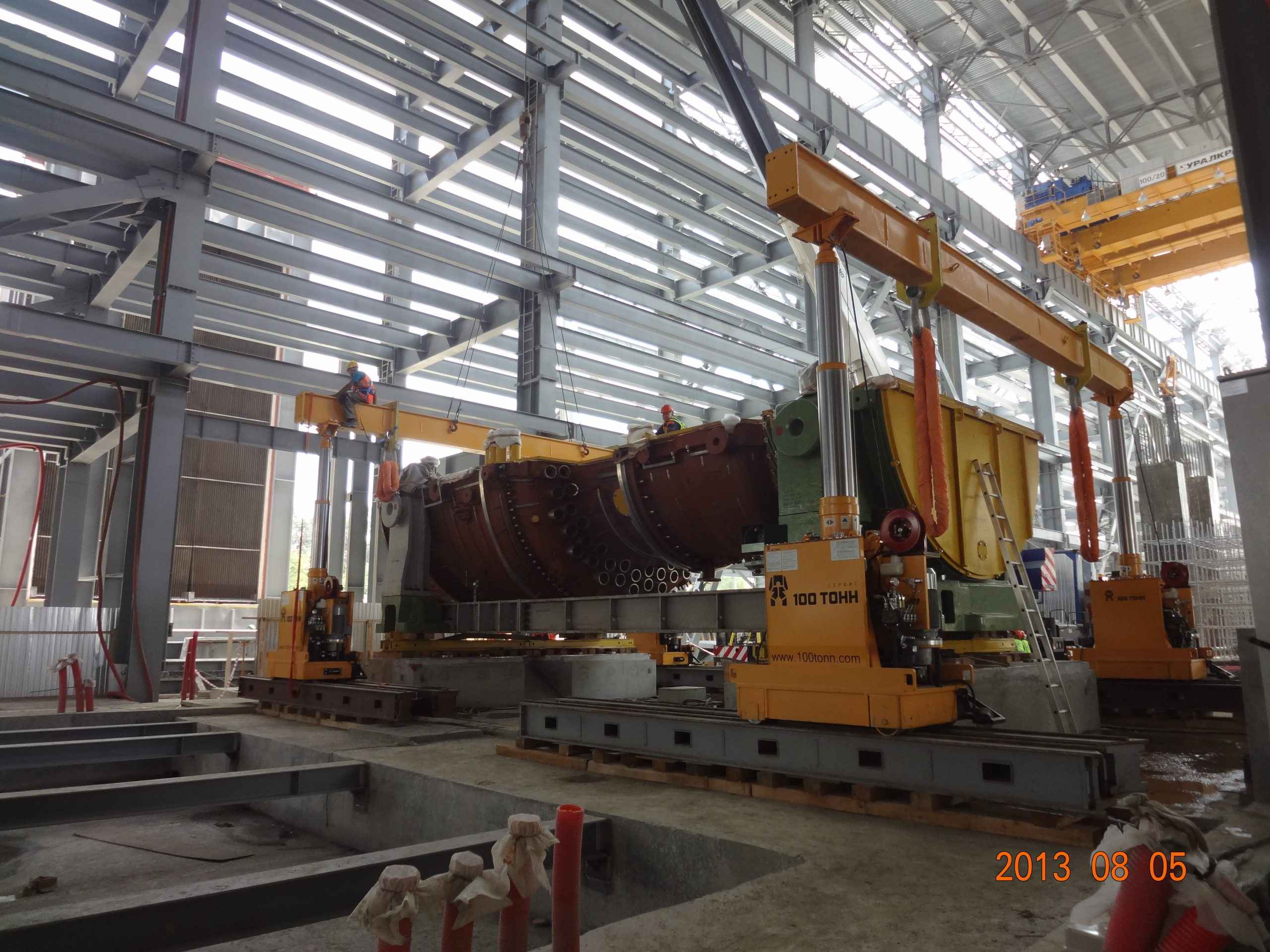

Установка турбин и генераторов на ГРЭС и ТЭЦ

5. Высокая стоимость оборудования и связанные с этим риски

Энергетическое оборудование стоит миллионы, а порой десятки миллионов долларов. Никто не хочет рисковать такими активами, поэтому обычно владельцы страхуют оборудования с момента отгрузки с завода-производителя до установки на фундамент.

«100 ТОНН МОНТАЖ» реализовала уже более 1000 такелажных проектов и умеет делать эту работу безошибочно. Тем не менее, мы тоже стремимся страховать свою ответственность и предлагаем эту услугу нашим заказчикам: механизмы и схемы страховки у нас отработаны.

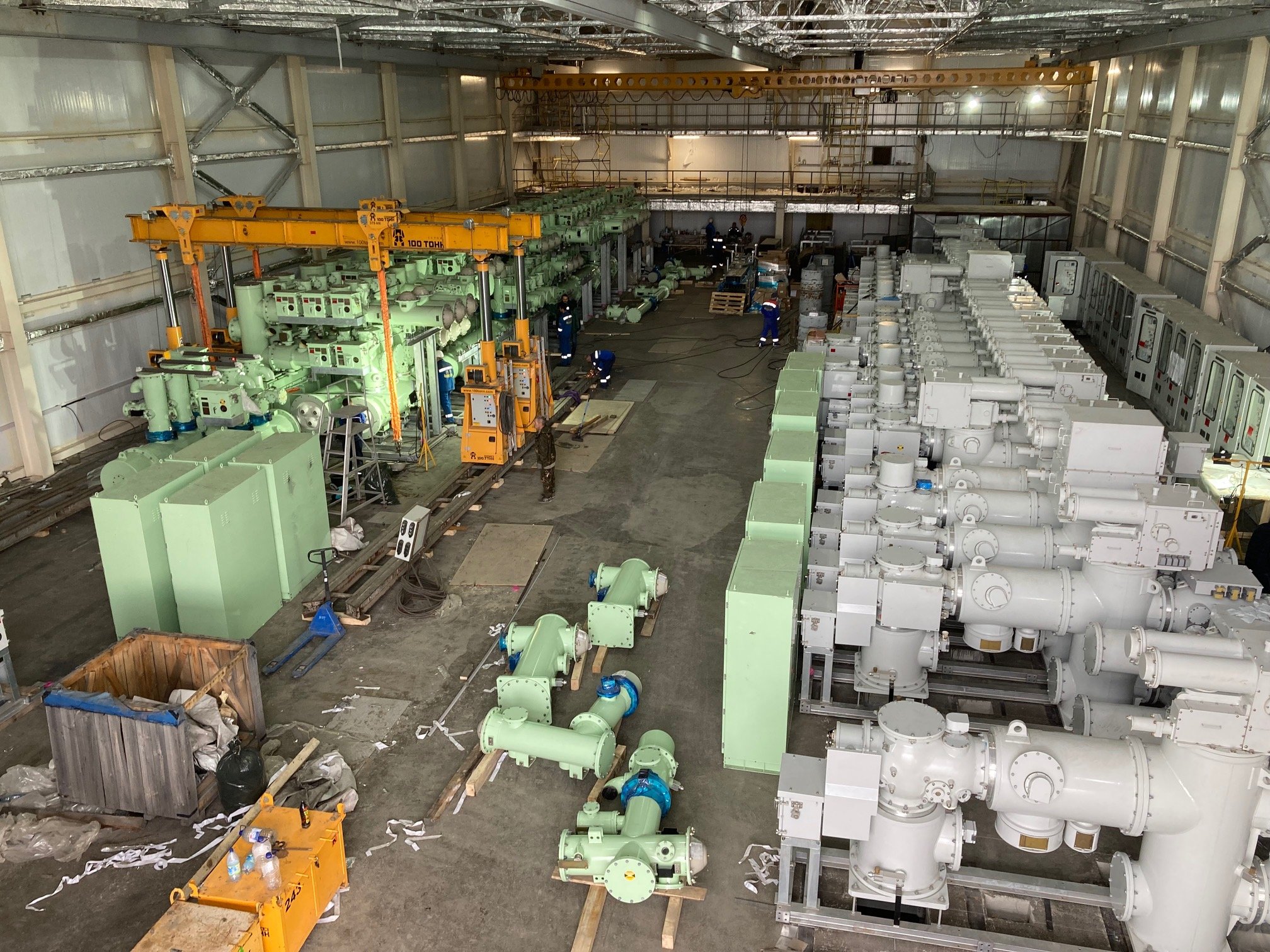

Установка КРУЭ в проектное положение

Требования к такелажной компании в энергетике

Выбирая подрядчика для установки крупногабаритного энергетического оборудования, стоит обратить внимание на следующие факторы:

1. Инженерные компетенции и опыт

Специалисты компании должны объяснить клиенту, как именно будет выполнена работа. При необходимости визуализировать ее на схемах, рисунках, 3D-моделях. Если специалисты по такелажу не могут внятно описать процесс, есть вероятность, что они просто не сумеют справиться с задачей.

Полезно изучить референс-лист компании в энергетической отрасли. С примерами наших работ можно познакомиться в разделе “Проекты”.

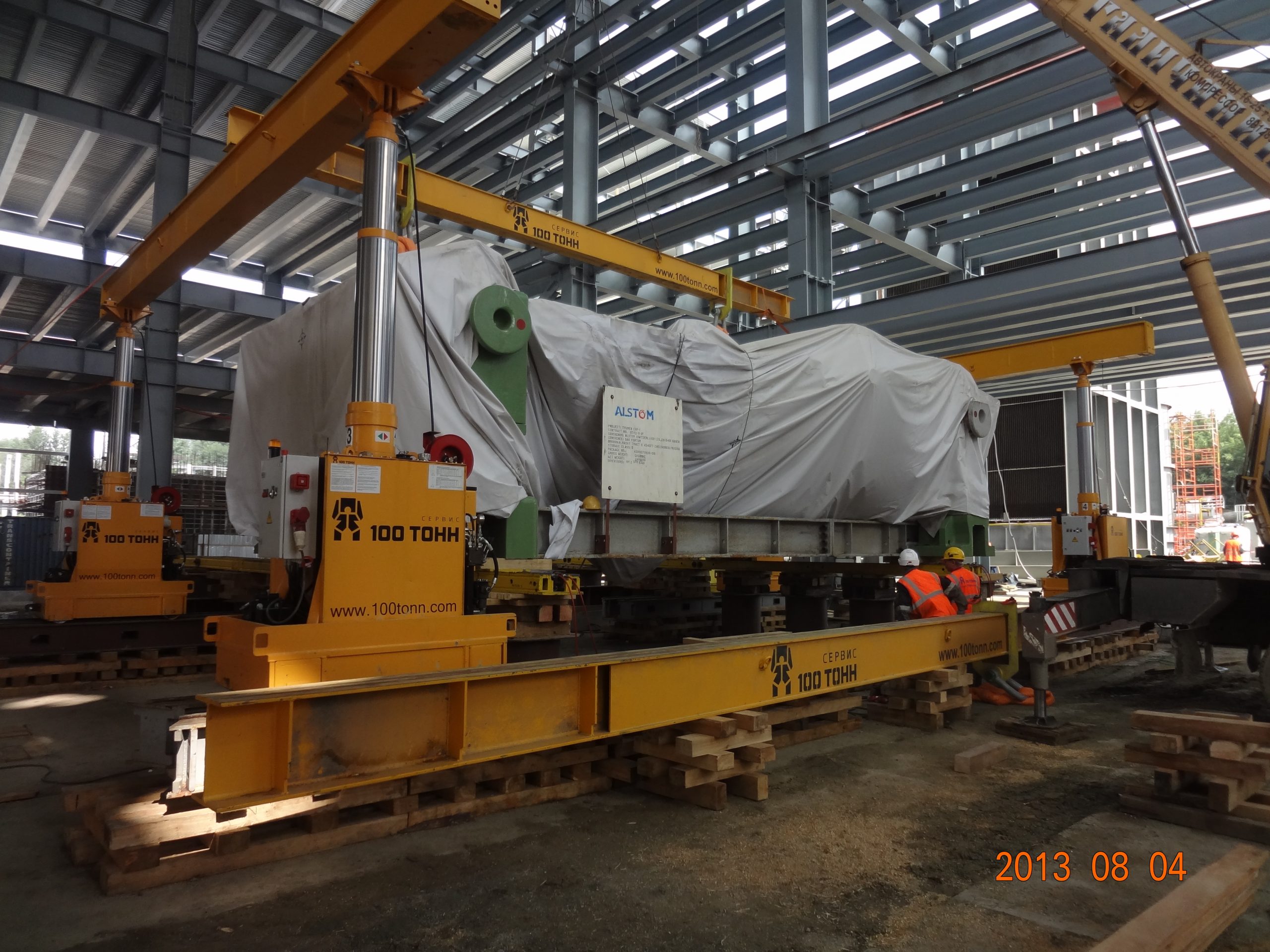

Установка энергетического оборудования с помощью портала

2. Собственный парк оборудования

Если в арсенале подрядчика есть современные грузоподъемные машины, он способен быстро и безопасно решать технически сложные задачи. Причем важно, чтобы речь шла не про одну-две единицы оборудования. Иначе высок риск, что техника будет занята на другом проекте и такелажная компания не сможет оперативно приступить к работе.

«100 ТОНН МОНТАЖ» была первой компанией, которая привезла гидравлические порталы в Россию. Это было еще в 2008 году. Сегодня мы обладаем самым большим в России и Европе парком гидравлических порталов и другим передовым оборудованием.

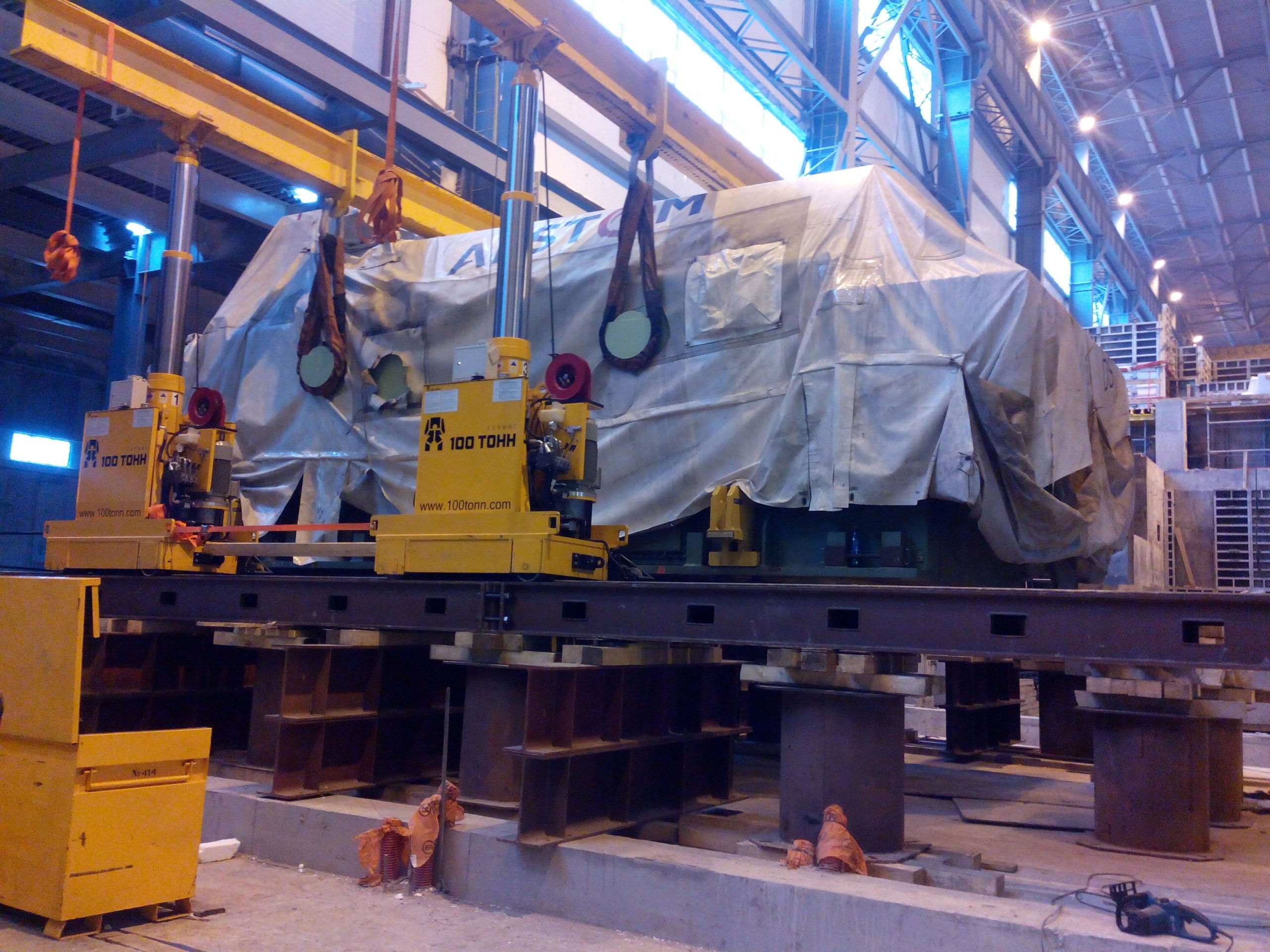

Перемещение и установка крупногабаритного энергооборудования с помощью портальной системы

3. Достаточная численность персонала

В «100 ТОНН МОНТАЖ» трудится более 600 сотрудников. Мы можем в считанные дни мобилизовать на объект опытных монтажников, операторов порталов и инженерно-технических работников. При необходимости организуем круглосуточный режим работы в две-три смены.

4. Финансовая стабильность

Обращаясь в крупную, финансово-устойчивую компанию, заказчик может быть уверен, что подрядчик выполнит свои обязательства по договору. В условиях кризиса этот пункт особенно важен.

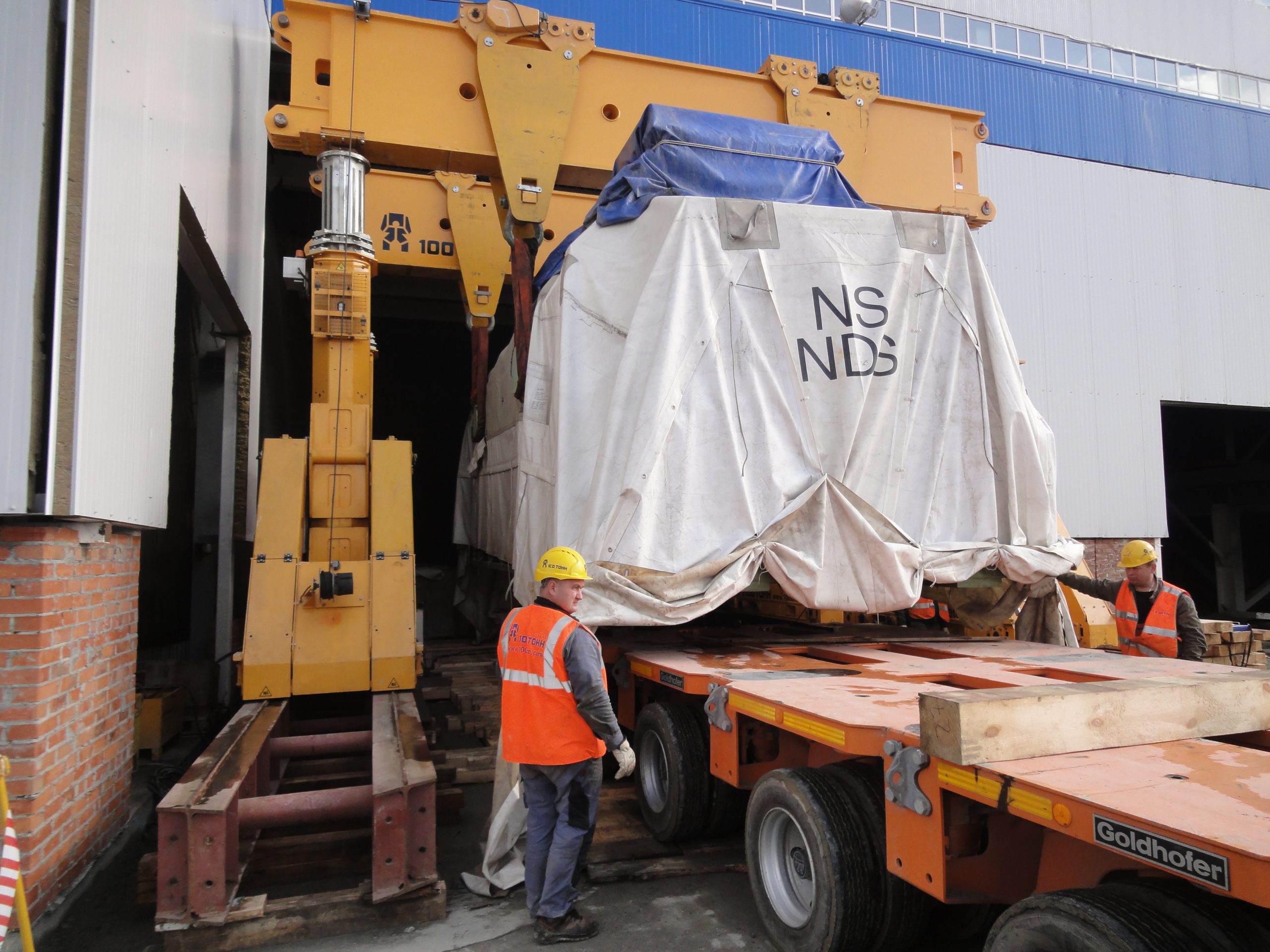

Разгрузка энергетического оборудования

5. Право заключать госконтракты

Контракты с участием средств государственного бюджета предполагают дополнительную защиту заказчиков от различных рисков. В случае нарушения условий договора, подрядчики обязаны выплачивать неустойку, которую при необходимости компенсирует СРО. «100 ТОНН МОНТАЖ» имеет право заключать госконтракты стоимостью до 500 млн рублей.

Впрочем, наша репутация подтверждает, что мы работаем квалифицированно и строго соблюдаем сроки. В этом успели убедиться множество наших заказчиков. Мы понимаем, как высока ответственность в энергетической отрасли. Уверены, что сможем решить и вашу задачу, какой бы технически сложной они ни была.
