В электросетевом комплексе и на объектах генерации используется крупногабаритное оборудование. Чтобы установить и смонтировать такие машины, необходимы особые инженерные решения и специализированные грузоподъемные средства.
Виды энергетического оборудования
Генераторы, турбины, компрессоры электростанций
При возведении новых и модернизации существующих электростанций требуется монтаж генераторов, турбин, компрессоров. Масса электромашин может составлять от нескольких десятков до нескольких сотен тонн в зависимости от мощности. Грузоподъемности стационарного крана может быть недостаточно. А использовать стреловые краны, как правило, невозможно. Мешают стесненные условия: близость металлоконструкций, стен, колонн, инженерных коммуникаций. Максимум сложностей возникает, если электроаппарат требуется смонтировать не в строящемся здании, а на действующей электростанции.

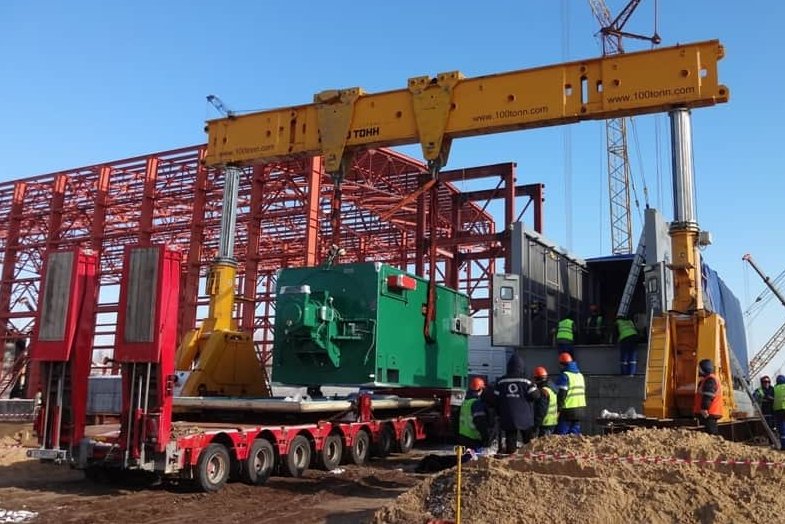

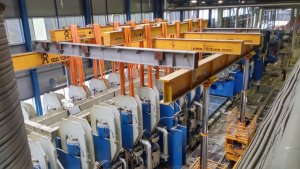

Решить непростую инженерную задачу помогают гидравлические порталы. Они имеют высокую грузоподъемность, при этом занимают минимум места, не требуют пространства для вылета стрелы. В ряде случаев порталом можно работать даже на втором этаже здания.

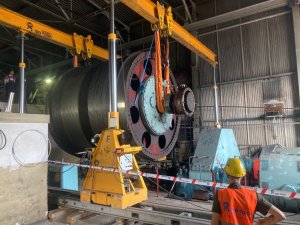

Портальная система имеет плавный ход. Она позволяет безопасно установить на фундамент дорогостоящую газотурбинную установку (ГТУ) или завести ротор в статор.
Котлы ТЭЦ и ГРЭС
Монтаж котлов на электростанции — еще одна нетривиальная задача, с которой сталкиваются энергетики. Масса барабанов котлов обычно достигает 90-100 т, а устанавливать их приходится на высоте 30-40 м и более. Традиционная технология с лебедками и полиспастами выглядит сегодня слишком трудоемкой. Всё больше заказчиков предпочитают ее альтернативу — тросовые домкраты. Это такелажное оборудование дает возможность выполнить подъем тяжелого груза без перехватов.
Если в энергоцехе достаточно свободного пространства, то барабан котла поднимают внутри здания. Но нередко выполнить подъем мешают технологические трубопроводы, прочее оборудование, конструктивные элементы, коммуникации. В этом случае барабан поднимают со стороны улицы, а потом перемещают внутрь через технологическое окно. Для опирания домкратов устанавливают специализированные металлоконструкции.
Трансформаторы и другие аппараты электроподстанций
Трансформаторы — самые тяжелые электроаппараты, используемые в распределительных сетях. При выгрузке трансформаторов, их перемещении по территории подстанции, а также установке в проектное положение, может понадобиться помощь профессиональных такелажников.
При такелаже трансформаторы надвигают волоком по рельсам, смазанным солидолом или другой смазкой. Это довольно грязный метод. На площадках с высокой культурой производства предпочтительнее применять систему горизонтального перемещения груза, где движущей силой служит гидравлический домкрат, а трение снижает графит.
Для установки комплектных распределительных устройств элегазовых (КРУЭ) и других крупных аппаратов в стесненных условиях закрытых распредустройств используют гидравлические порталы.
Процесс монтажа энергетического оборудования
Подготовка площадки, инженерные изыскания
Подготовка к установке и монтажу крупногабаритного энергооборудования может занимать несколько месяцев. Исходя из опыта, инженеры подбирают технологию, которая:
- минимизирует период простоя или ожидания ввода объекта в эксплуатацию
- гарантирует сохранность дорогостоящей энергоустановки и других активов заказчика
- обеспечит безопасность персонала
- оптимизирует затраты заказчика
Разработка проекта производства работ может включать исследование грунтов. В ряде регионов в расчетах учитывают ветровые нагрузки, сейсмоактивность, проводят прочие инженерные изыскания.
При необходимости на площадке монтируют вспомогательные металлоконструкции или укрепляют имеющиеся опорные сооружения, готовят маршрут, по которому предстоит перемещать крупногабаритный груз.
Установка, подключение оборудования
На период установки и монтажа энергооборудования требуется вывести всех посторонних из зоны проведения работ, огородить ее сигнальной лентой. Если существует угроза безопасности, остановить основное производство. На площадке должно присутствовать необходимое количество рабочего и инженерно-технического персонала. Такелаж, монтаж, подключение оборудования выполняют в строгом соответствии с ППР и требованиями производителя.
Безопасность, контроль качества
Соблюдение норм, правил безопасности
Объекты генерации и распределительных электросетей относятся к категории опасных производственных объектов. Следовательно, на них распространяются все нормы, зафиксированные в Федеральном законе № 116.
Подрядчики, выполняющие монтаж электроустановок, должны соблюдать все правила охраны труда, в том числе по обучению персонала, инструктажам, обеспечению сотрудников средствами индивидуальной защиты.
Контроль качества монтажа
В процессе проекта качество монтажа контролирует руководитель работ на площадке, иногда при участии представителей производителя оборудования. При необходимости на объект также выезжают главный инженер проекта, главный строитель, геодезист, другие узкие специалисты подрядчика. Качество сварочных швов (при наличии) контролируют дефектоскописты лаборатории неразрушающего контроля. Приемку работ проводят ответственные службы заказчика.
Обучение, аттестация специалистов по монтажу
Сотрудники монтажной организации должны проходить профильное обучение, обучение по охране труда, иметь аттестации в области промышленной безопасности (иногда аттестацию персонала ошибочно называют сертификацией).
Важно, чтобы у сотрудников не только были все документы, предписанные законодательством, но и наработанные навыки в сфере монтажа энергетического оборудования. Не случайно монтажные компании годами выращивают грамотных профессионалов, постепенно поручая им всё более сложные, ответственные операции.
