«100 ТОНН» выполняет лазерную центровку валов агрегатов на промышленных объектах в составе комплексного монтажа оборудования. Оказываем услуги лазерной центровки с выездом на объект: используем лазерные системы, устраняем причины расцентровки и передаем протокол с результатами. Лазерная центровка валов агрегатов обеспечивает соосность и снижает нагрузку на подшипники, муфты и уплотнения.

Лазерная центровка валов

Лазерная центровка — важный этап монтажа оборудования..Центровка требуется там, где необходимо соединить привод с каким-то рабочим механизмом, например, насосом или вентилятором. Два агрегата, работающих вместе, должны быть соосны. Иными словами, центр вращения их валов должен быть общим. В противном случае зазор между валами получится неровным, что приведет к биению муфты.

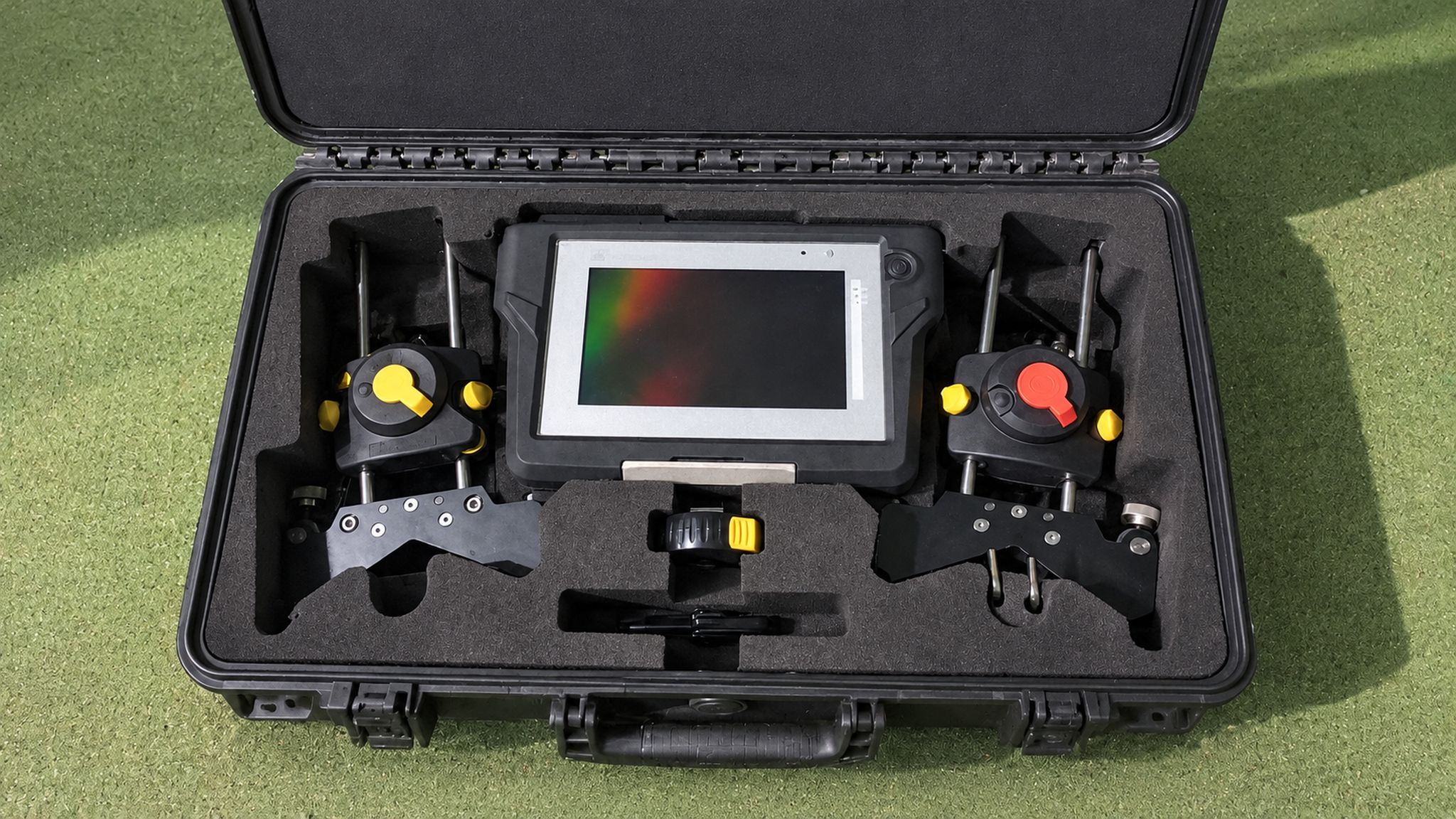

После подготовки на валы ведущей и ведомой машин устанавливаются измерительные блоки. Лазерный блок фиксирует взаимное положение валов с разрешением до 0,001 мм, а программа сразу рассчитывает, куда и на сколько сместить подвижную машину. Мы корректируем ее положение в вертикальной и горизонтальной плоскостях, делаем контрольный замер и оформляем протокол.

Какие агрегаты центрируем

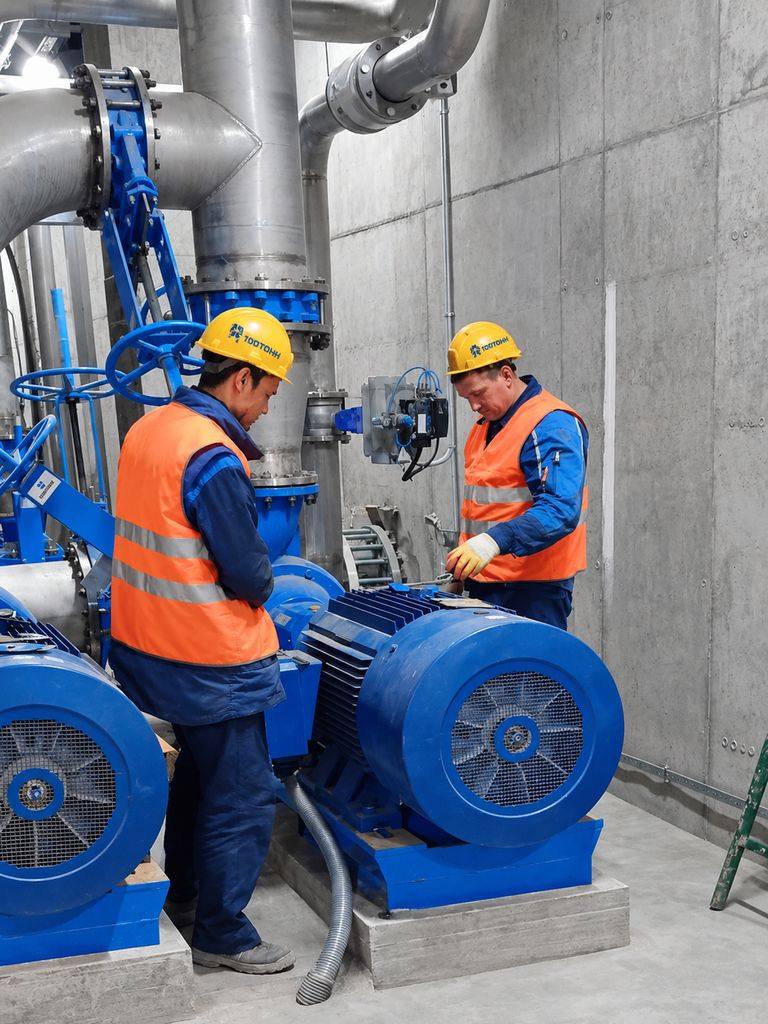

Самая частая потребность — лазерная центровка насосов. Центровка насоса и электродвигателя выполняется по полумуфтам — для консольных, центробежных и многоступенчатых машин.

Также центрируем компрессоры и воздуходувки — винтовой или центробежный компрессор особенно чувствителен к несоосности. Работаем с вентиляторами и дымососами: вентилятор с длинным валом выверяем с учетом промежуточных опор. Кроме того, выполняем центровку редукторов, приводов конвейеров, мельниц и дробилок.

Когда нужна центровка валов

Центровка валов после монтажа обязательна даже для агрегатов, выверенных на заводе: геометрия нарушается при транспортировке, установке на фундамент и затяжке анкеров. Центровка после ремонта оборудования нужна после замены подшипников, муфт или уплотнений, а также после любого перемещения агрегата.

Повод для внеплановой проверки — повышенная вибрация на оборотной частоте и ее второй гармонике, перегрев подшипника со стороны муфты, течь уплотнений. Для ответственного оборудования проверку стоит включить в плановое обслуживание: обычно раз в 6–12 месяцев, в зависимости от условий эксплуатации.

Чем опасна расцентровка

Несоосность создает в муфте знакопеременные нагрузки, которые передаются на подшипники и уплотнения. Их ресурс сокращается в разы, а в запущенных случаях разрушаются муфты и даже валы. Электродвигатель тратит часть мощности на преодоление этих сил и нагрев, поэтому растет энергопотребление. Итог — внеплановые остановки и аварийные ремонты, которые обходятся дороже профилактики.

Преимущества лазерной центровки

В отличие от линейки и индикаторов, лазер не зависит от провисания кронштейнов и опыта оператора, поэтому измерения точны и повторяемы. Центровка валов агрегатов лазером занимает в несколько раз меньше времени, чем индикаторным методом, а значит, сокращается простой. Лазерная система рассчитывает поправки в реальном времени и показывает, какие прокладки положить под каждую лапу. Измерения возможны при повороте вала на неполный угол, а все данные сохраняются для протокола.

Как проходит центровка

Подготовка. Агрегат останавливают и обесточивают, оформляется допуск к работам.
Устранение мягкой лапы. Подкладываем прокладки под опоры, которые «висят» при ослабленном болте, — как правило, добиваемся зазора не более 0,05 мм.
Измерения. Блоки устанавливаются на валы, замер выполняется в нескольких положениях вала.
Корректировка. По вертикали — калиброванные прокладки из нержавеющей стали, по горизонтали — отжимные болты.
Контроль. Затягиваем крепеж и делаем контрольный замер.

Так выполняется и центровка насоса с электродвигателем, и выверка многовальных линий.

Допуски и точность центровки

Приоритет имеют требования производителя агрегата и муфты. Если их нет, ориентируемся на общепринятые значения для коротких гибких муфт:

Частота вращения, об/мин	Смещение, мм (отлично / допустимо)	Излом, мм на 100 мм (отлично / допустимо)
до 1000	0,07 / 0,13	0,06 / 0,10
1000–2000	0,05 / 0,10	0,05 / 0,08
2000–3000	0,03 / 0,07	0,04 / 0,07
3000–4000	0,02 / 0,05	0,03 / 0,06

Чем выше частота вращения, тем жестче допуск. У горячих насосов, турбин и компрессоров учитываем тепловое расширение: при прогреве вал поднимается, поэтому закладываем поправки «на холодную», чтобы в работе валы стали соосными.

Дополнительные работы

Помимо центровки муфт, отдельно выполняется выверка шкивов ременной передачи лазером по канавкам — это снижает износ ремней и подшипников. Проверяем рамы и опорные поверхности на трещины, коррозию и неплоскостность, заменяем самодельные пакеты из листа на калиброванные прокладки. По запросу проводим вибродиагностику до и после работ, чтобы подтвердить снижение вибрации агрегата в цифрах.

Что получает заказчик

Протокол лазерной центровки, с допусками и использованными прокладками.

Центровка при монтаже и перемещении оборудования

Центровка при перемещении оборудования и переезде производства входит в наш монтаж под ключ: демонтаж, такелаж, установка и выверка агрегатов на фундаменте, финальная центровка. Одна команда отвечает за результат от погрузки до пуска.

От чего зависит стоимость

Центровка валов: цена зависит от следующих факторов:

Фактор	Как влияет
Количество и тип агрегатов	Несколько машин за один выезд снижают цену за агрегат
Масса и габариты оборудования	Для тяжелых агрегатов нужны домкраты и такелаж
Состояние рамы и объем подготовки	Мягкая лапа, приварка упоров под отжимные болты
Условия доступа и режим предприятия	Ночные смены, технологические окна
Удаленность объекта	Командировочные расходы

Точную стоимость лазерной центровки валов назовем после получения списка агрегатов.

Почему выбирают «100 ТОНН»

Мы работаем лазерными системами центровки с выгрузкой протоколов и имеем опыт монтажа тяжелого оборудования — поэтому понимаем, как фундамент и рама влияют на соосность валов. Центровка, такелаж и монтаж выполняются силами одной команды. Выезжаем по России и СНГ, включая Казахстан.

Часто задаваемые вопросы

Сколько времени занимает центровка одного агрегата?

Обычно 2–4 часа при исправной раме. Если нужно устранить мягкую лапу или доработать раму — дольше.

Нужно ли останавливать оборудование?

Да, работа ведется на остановленном и обесточенном агрегате.

Какую точность обеспечивает лазерная центровка?

Разрешение измерений — 0,001 мм; итоговая точность определяется допусками и состоянием агрегата и обычно составляет сотые доли миллиметра.

Как часто нужно проверять центровку?

После любого ремонта и монтажа, а в плановом порядке — по регламенту, обычно раз в 6–12 месяцев.

Что делать, если вибрация не снизилась после центровки?

Проверить дисбаланс ротора, подшипники, ослабление креплений и резонанс. Проведем вибродиагностику и найдем причину.

Заказать лазерную центровку валов

Отправьте заявку на услуги лазерной центровки: перечень агрегатов, мощность, частоту вращения и адрес объекта. Лазерная центровка валов: стоимость и сроки сообщим в день обращения и согласуем дату выезда.
