«100 ТОНН» выполняет монтаж ленточных конвейеров на горно-обогатительных комбинатах, металлургических, целлюлозно-бумажных производствах. Мы берем на себя весь цикл — от приемки фундаментов и такелажа до пусконаладки и сдачи с исполнительной документацией. За механическую часть отвечает одна команда — без споров подрядчиков о причинах сбега ленты.

Монтаж ленточных конвейеров под ключ

Работа начинается с выезда на объект. Инженер изучает проект, паспорт конвейера, трассу и подъезды. Ошибки фундаментов и несоответствия проекту лучше найти на этом этапе, пока их исправление стоит дешево.

Затем мы разрабатываем ППР и схемы монтажа: последовательность сборки, схемы строповки, расстановку техники и меры безопасности при работе на высоте. По этому документу бригада выполняет такелаж и подает секции, барабаны и приводы в зону монтажа — в том числе на эстакады.

Сборка ленточного конвейера идет в строгом порядке: металлоконструкции, приводная и натяжная станции, роликоопоры, лента. После выверки и стыковки ленты проводим пусконаладку и сдаем конвейер в эксплуатацию.

Какие ленточные конвейеры монтируем

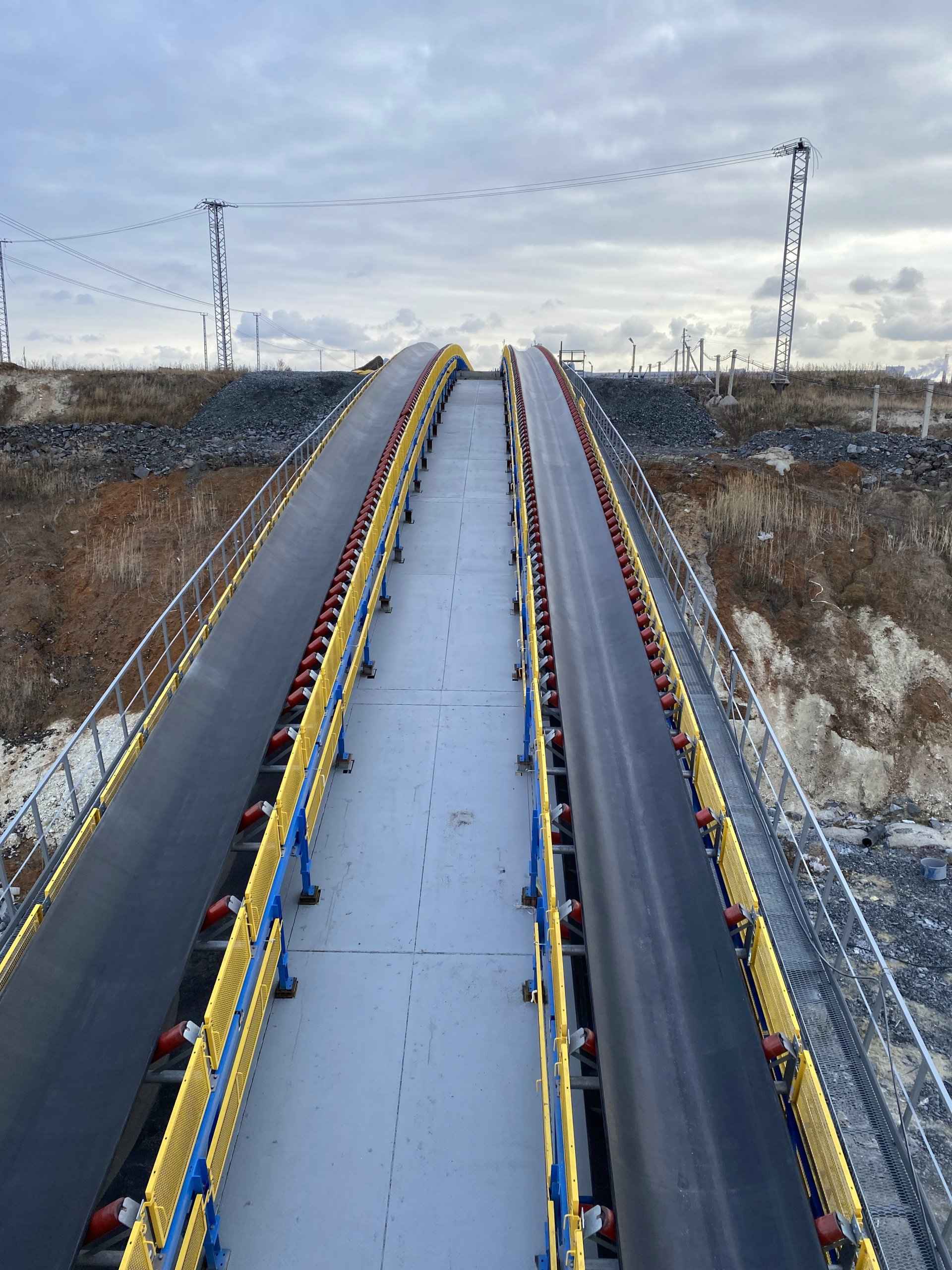

Выполняем монтаж ленточных конвейеров любой конструкции — от короткого цехового транспортера до магистральной линии длиной в несколько километров с промежуточными приводами. Работаем с горизонтальными и наклонными конвейерами с гладкой и шевронной лентой.

Отдельный класс задач — конвейеры в галереях и на эстакадах. Монтаж конвейера в галерее ведется в стесненных условиях: узлы подаются через монтажные проемы, сборка идет с учетом узких проходов. Монтируем и трубчатые конвейеры, в которых лента сворачивается в трубу шестигранными роликоопорами, поэтому груз не пылит и не просыпается.

По типу груза — линии для угля, руды, щебня, цемента, зерна и для штучных грузов.

Подготовка к монтажу

Установка ленточного конвейера на непринятый фундамент недопустима, поэтому подготовку начинаем с приемки фундаментов и опорных конструкций: проверяем отметки, положение анкерных болтов. Геодезист выносит оси оборудования и высотные отметки — от них затем выверяется весь конвейер.

Параллельно идет входной контроль: сверяем поставку со спецификацией, осматриваем барабаны, редукторы и каждый ролик на повреждения после транспортировки. Узлы складируем в порядке монтажа с проходами для техники.

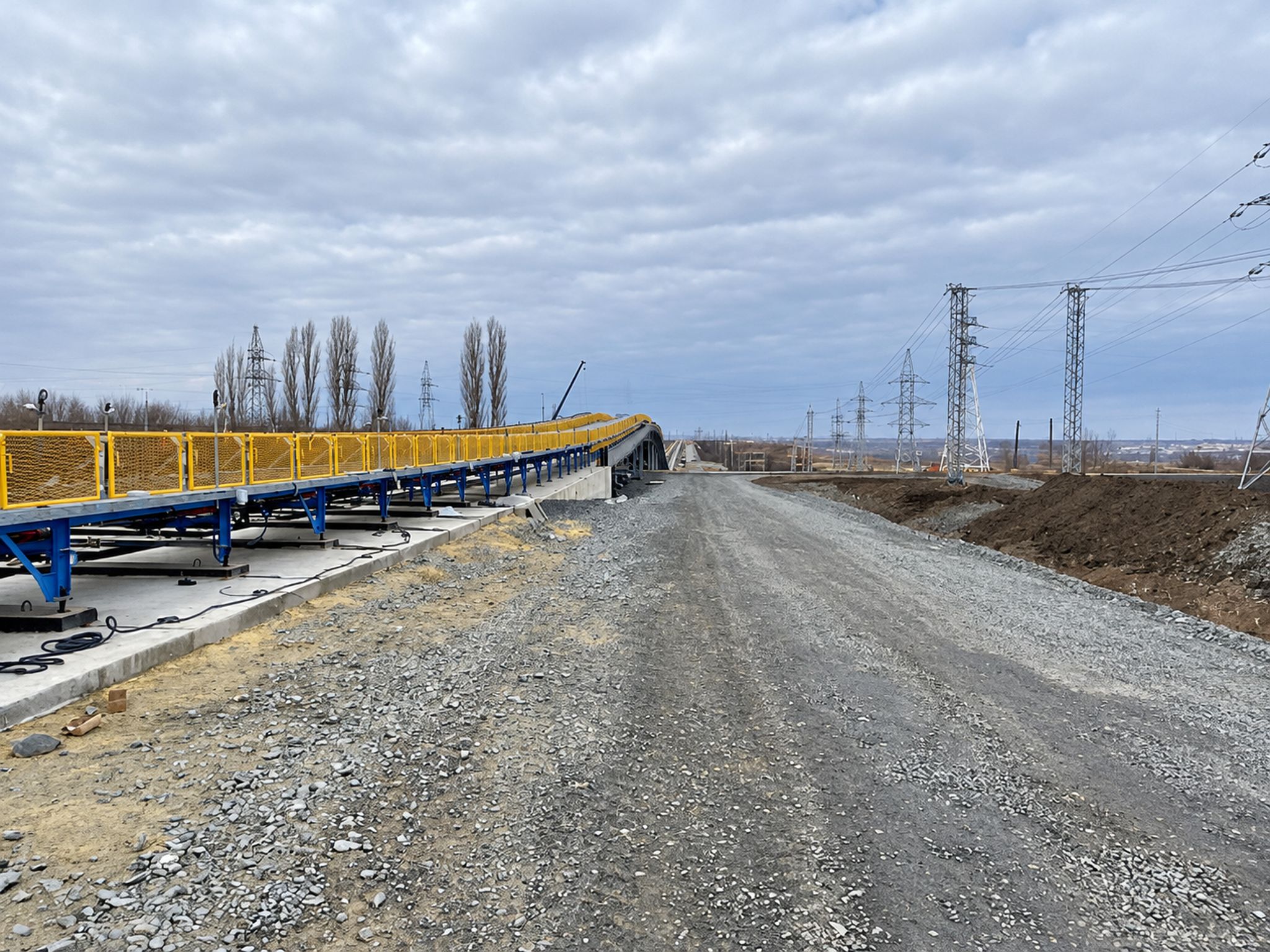

Монтаж металлоконструкций и става

Опоры и секции соединяем на болтах или сварке по проекту. Затем следует выверка става по оси, уровню и прямолинейности нивелиром и тахеометром. Перекос трассы — главная причина сбега ленты, поэтому став конвейера выверяем по допускам проекта и завода-изготовителя. Загрузочные и переходные секции ставим особенно тщательно: здесь нагрузка на ленту максимальна. В конце затягиваем анкеры и выполняем подливку опорных плит.

Монтаж приводной и натяжной станций

Приводная станция задает ход ленты, поэтому монтаж приводной станции конвейера начинаем с выверки рамы по осям и отметкам. Затем устанавливаем приводной барабан, редуктор и электродвигатель. Центровка привода ленточного конвейера выполняется лазерной системой: без нее привод работает с вибрацией, а подшипники и муфты быстро изнашиваются.

Монтаж натяжного устройства — винтового, грузового или лебедочного — обеспечивает рабочее натяжение и компенсирует вытяжку ленты. Натяжная станция должна свободно ходить по направляющим на всю длину хода. Отклоняющий барабан увеличивает угол обхвата приводного, концевой замыкает контур; оси всех барабанов выставляем строго перпендикулярно оси конвейера.

Монтаж роликоопор

Монтаж роликоопор конвейера определяет, как пойдет лента и сколько прослужат ролики. Желобчатые роликоопоры ставим на рабочей ветви для сыпучих грузов, прямые — на холостой ветви и под штучный груз. Центрирующие роликоопоры возвращают ленту к оси, амортизирующие гасят удар в зоне загрузки.

Установка роликоопор конвейера ведется по шагу из проекта: обычно 1,0–1,5 м на рабочей ветви, 2,0–3,0 м на холостой и меньше в зоне загрузки. Каждая роликоопора проверяется на перпендикулярность оси и свободное вращение роликов.

Монтаж конвейерной ленты

Монтаж конвейерной ленты требует аккуратности: конвейерная лента — самый дорогой элемент линии, а срок ее службы зависит от качества стыка. Рулоны раскатывают со стенда и заправляют ленту по контуру барабанов лебедкой без перекрутки. Способ соединения выбирают под ленту и режим работы:

Способ	Особенности	Когда применяют
Горячая вулканизация	Прогрев в прессе при 140–150 °C, прочность шва близка к прочности ленты	Новые линии, тяжелые режимы
Холодная вулканизация	Склейка специальным составом без пресса, запуск через несколько часов	Ремонт, нет возможности привезти пресс
Механические соединители	Быстрый монтаж, ресурс ниже	Временное соединение, легкие режимы

Стыковка ленты горячей вулканизацией дает самый надежный результат. Натяжное устройство после стыковки выставляем так, чтобы лента не проскальзывала на приводном барабане и не перегружала подшипники.

Монтаж вспомогательного оборудования

Монтируем загрузочные воронки и лотки, очистители ленты, укрытия, ограждения и площадки обслуживания, а также датчики схода ленты, контроля скорости и аварийные тросовые выключатели вдоль трассы.

Пусконаладка и сдача в эксплуатацию

Пусконаладка ленточного конвейера начинается с проверки электрооборудования и системы управления. Затем проводим обкатку вхолостую с контролем нагрева подшипников и шума. Регулировка хода конвейерной ленты устраняет сбегание: корректируем положение роликоопор и барабанов, пока лента не пойдет по центру. Финальный этап — испытания под нагрузкой.

Вместе с объектом передаем ППР и технологические карты, исполнительные схемы и геодезические съемки, акты скрытых работ и испытаний, протоколы стыковки ленты и центровки привода.

Монтаж на действующем предприятии

На работающем производстве монтаж идет в технологические окна и плановые остановы. Стыкуем новую линию с существующей, заменяем изношенные участки, выполняем монтаж ленточного транспортера взамен старого. Ленточный транспортер меняем по графику, согласованному с технологами, чтобы простой был минимальным.

От чего зависит стоимость монтажа

Монтаж ленточного конвейера: цена рассчитывается индивидуально. Основные факторы:

Фактор	Как влияет на цену
Длина конвейера и ширина ленты	Объем работ по ставу, роликоопорам и стыкам
Высота трассы, работа в галереях	Работа на высоте и в стесненных условиях
Способ стыковки ленты	Горячая вулканизация дороже механических соединителей
Такелаж и техника	Масса узлов, необходимость крана
Условия площадки и сроки	Действующее производство, сжатый график

Почему выбирают «100 ТОНН»

Такелаж и монтаж механической части выполняет одна команда. Сами разрабатываем ППР, выполняем геодезическую выверку и лазерную центровку приводов с протоколами. Работаем по России и СНГ, включая Казахстан.

Часто задаваемые вопросы

Сколько времени занимает монтаж ленточного конвейера?

Ориентировочно 2–4 недели для конвейера длиной 50–100 м. Для магистральных линий срок определяется по ППР.

Можно ли смонтировать конвейер из узлов разных производителей?

Да, при наличии чертежей. Заранее проверим совместимость ленты, барабанов и роликоопор.

Почему лента сбегает после монтажа?

Причины — перекос става, барабанов или роликоопор, неровный стык, смещенная загрузка. Все это устраняется при регулировке.

Какие данные нужны для расчета стоимости?

Схема трассы, длина, ширина ленты, тип привода, способ стыковки и условия на площадке.

Заказать монтаж ленточного конвейера

Нужен монтаж ленточного транспортера или линии целиком? Пришлите схему трассы — инженер оценит объем и рассчитает стоимость. Стыковка конвейерной ленты — по согласованной технологии. Установка ленточного конвейера завершается актом ввода в эксплуатацию: ленточный конвейер, привод и вспомогательное оборудование сдаем одним пакетом.
