Гидравлические порталы — сравнительно редкое грузоподъемное оборудование на российском рынке. Специалисты «100 ТОНН МОНТАЖ» ответили на основные вопросы, касающиеся применения этих систем.

Такелажная техника

Определение портальных систем и их применение

Гидравлический портал — это компактное, мобильное грузоподъемное оборудование, которое чаще всего используется в стесненных условиях. Портальные системы востребованы для безопасного подъема, опускания и перемещения грузов массой до 1000 тонн.

Портал представляет собой домкратную систему, имеющую три степени свободы:

  • движение в вертикальной плоскости за счет гидравлического привода домкрата
  • перемещение в горизонтальной плоскости по рельсовым направляющим
  • перемещение в горизонтальной плоскости на сайд-шифтах — приводных тележках, установленных на опорных балках

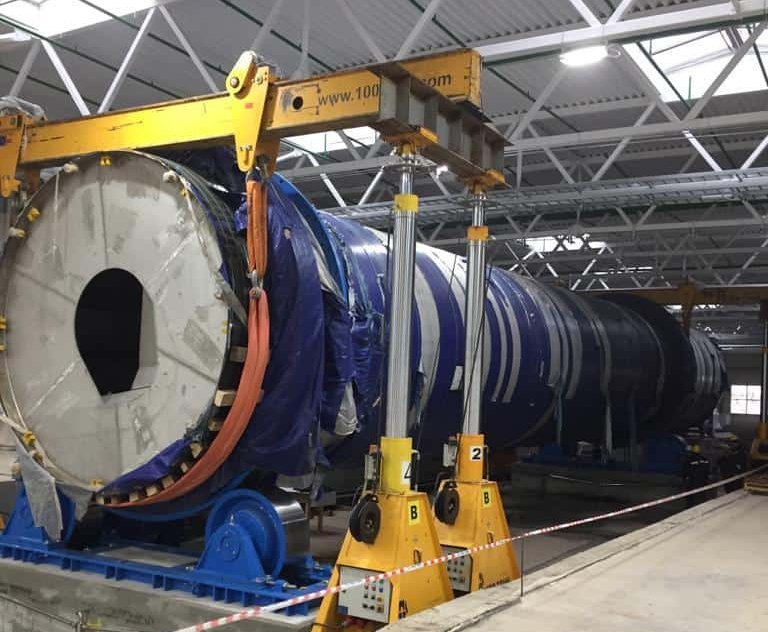

Порталы в основном применяются для уникальных операций, таких как установка, демонтаж или кантование крупногабаритного или тяжеловесного оборудования. Для каждого случая использования портала разрабатывается индивидуальный проект производства работ (ППР).

Области применения портальных систем

Портальные системы применяют в тех случаях, когда в зоне проведения работ отсутствуют стационарные сооружения необходимой грузоподъемности, а использовать автомобильный стреловой кран невозможно. Чаще всего речь идет о производственных помещениях с высокой плотностью оборудования, узкими проездами, низко расположенными потолками и перекрытиями.

На уличных площадках вместо порталов зачастую применяют автокраны, но бывают и исключения, связанные с тем, что:

  • на сотни километров вокруг объекта нет возможности арендовать кран требуемой грузоподъемности
  • требуется точное позиционирование
  • перед установкой оборудования необходимо выполнить его кантование
  • другие особые условия

Грузоподъем в складских помещениях

Использовать гидравлические портальные системы для циклических и многократно повторяющихся операций в складском хозяйстве нерационально по причине относительно низкой скорости перемещения и необходимости установки направляющих для движения портала. В складских помещениях в основном применяются специализированные грузоподъемные механизмы: погрузчики, подъемники и штабелеры.

Также порталы не используются в технологических операциях в производственных цехах, таких как подача сырья к станку или перемещение готовой продукции.

Загрузка и разгрузка контейнеров

Выгружать грузы с помощью портала можно только из контейнеров типа OpenTop, во всех остальных случаях портал для таких операций не применим. Но порталом можно снимать контейнеры с машин и штабелировать на складе.

Задать вопрос специалистам «100 ТОНН МОНТАЖ»
Заполните поле
Заполните поле

Зачем нужны портальные системы

Эффективность и производительность

Гидравлические системы не могут соревноваться с мостовыми, козловыми или стреловыми кранами в скорости работы: движение груза с помощью порталов происходит довольно медленно. Но именно плавный ход — одно из преимуществ таких систем. Плавность обеспечивает безопасность и точность позиционирования груза, которых невозможно достичь с помощью крана именно из-за высокой скорости движения его частей. Поэтому при стыковке узлов оборудования и/или строгих допусках к выверке специалисты рекомендуют пользоваться порталами.

Обеспечение безопасности и снижение рисков

Сама конструкция портальных систем служит залогом их безопасности при условии точного следования ППР.

  • Во-первых, портал имеет не одну, а четыре точки опоры, что способствует более равномерному распределению нагрузки на поверхность земли или пола.
  • Во-вторых, центр тяжести груза, подвешенного на стропы, расположен между опорами, что снижает вероятность опрокидывания.
  • В-третьих, движением рабочих органов портала управляет компьютерная система, которая исключает рывки и прочие источники нестабильности.

Таким образом, для установки, монтажа и перемещения дорогостоящего, хрупкого оборудования портальную систему можно считать оптимальным выбором.

Такелажная техника

Ключевые аспекты, которые стоит знать о ПС

Портальные системы, состоящие из гидравлических подъемников, представляют эффективную замену оборудованию для такелажа промышленного оборудования.

Преимущества и ограничения

Преимущества:

  1. Небольшой механизм при большой грузоподъемности: есть возможность проводить работы в ограниченных пространственных условиях.
  2. Экономия: сокращаются расходы на демонтаж крыши и строительные процессы, обеспечивая большую гибкость.
  3. Легкая транспортировка: небольшие габариты позволяют легко доставить систему в любую точку, сэкономив на затратах.
  4. Безупречное размещение груза: современные порталы могут точно позиционировать груз, в отличие от кранов.
  5. Плавность хода: внутренняя синхронизация обеспечивает безопасный и плавный такелаж груза.
  6. Равномерное распределение нагрузки: дает более равномерное распределение массы.
  7. Универсальность: специальная оснастка предназначена для выполнения различных задач в области такелажа.

Ограничения:

  1. Низкая скорость: ограниченная скорость передвижения и неэффективность на коротких проектах.
  2. Экономическая нецелесообразность в отдельных проектах: при выполнении простых задач, не требующих высокой точности и не имеющих ограничений, использование обычного крана может быть более экономичным.
  3. Дополнительные инструменты: инженерные решения могут потребовать использования дополнительных средств для преодоления некоторых ограничений.

Компания «100 ТОНН МОНТАЖ» известна своим оригинальным подходом, умением находить необычные способы оптимизации работ с подъемным оборудованием.

Такелажная техника

Преимущества гидравлических порталов

Одна из сфер применения гидравлических портальных систем — такелаж при перевозке крупногабаритного оборудования по водным артериям.

  • В ряде случаев использование водного транспорта оказывается наиболее эффективным и экономически выгодным методом для перемещения крупногабаритного оборудования. Тем не менее, возникают сложности, такие как ограниченный доступ к грузоподъемным кранам, которые недоступны в малых речных портах и пристанях. Гидравлические порталы предназначены для выполнения такого вида задач.
  • Водные маршруты отличаются высокой скоростью, низкой стоимостью и повышенной безопасностью. Но ограничиваются они сезонной навигацией и отсутствием грузоподъемных кранов в некоторых портах. Гидравлические порталы становятся оптимальным вариантом для выгрузки тяжелого оборудования.

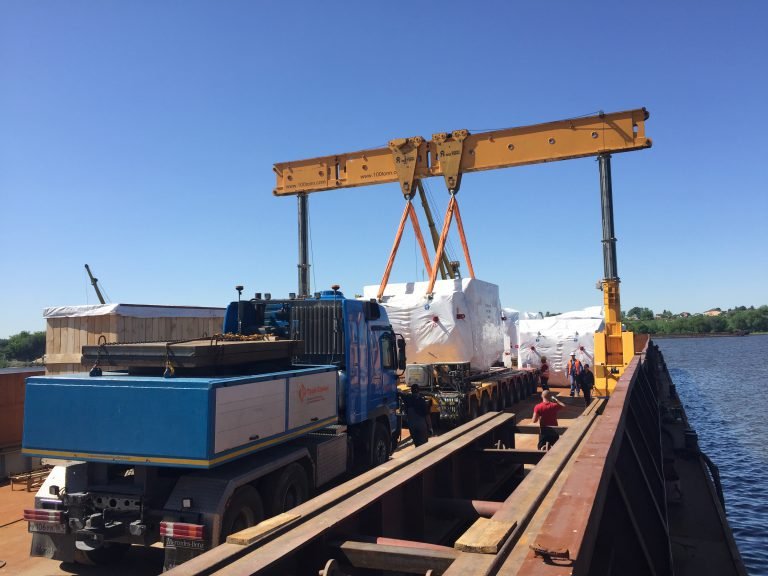

  • Метод выгрузки с использованием гидравлических порталов заключается в том, что баржа приближается к берегу и раскрывает свою наклонную площадку, по которой проходит специальная техника. На барже устанавливается гидравлический портал, который поднимает и удерживает груз. Затем подъезжает трал и портал опускает оборудование на прицеп, который доставляет его на берег.

Благодаря инновационным методам компания «100 ТОНН МОНТАЖ» стала лидером в использовании данной технологии, что позволило сократить затраты на транспортировку, ускорить процесс доставки в различных проектах. Гидравлические порталы — это безопасный и эффективный способ выгрузки крупногабаритного оборудования с барж на берег.
