Сварка оборудования ОХНВП относится к ответственным промышленным работам. Речь идет об оборудовании химических, нефтехимических, нефтеперерабатывающих и взрывопожароопасных производств: технологических трубопроводах, сосудах под давлением, резервуарах, теплообменниках, колоннах, реакторах, насосном и компрессорном оборудовании, трубопроводной арматуре и других технических устройствах.
На таких объектах сварной шов работает в сложных условиях: под давлением, при перепадах температур, вибрации, контакте с агрессивными средами, горючими, токсичными или взрывоопасными веществами. Сварку на оборудовании ОХНВП нельзя рассматривать только как соединение двух металлических деталей. Это комплексная технология, где важны подготовка соединения, выбор способа сварки, квалификация персонала, сварочные материалы, режимы, контроль качества и соблюдение требований промышленной безопасности.
Что такое ОХНВП и почему сварка здесь требует особого подхода
ОХНВП — это оборудование химических, нефтехимических, нефтеперерабатывающих и взрывопожароопасных производств. К этой группе относятся технические устройства, которые применяются на опасных производственных объектах и могут работать под давлением, вакуумом, с высокими температурами, агрессивными веществами или взрывопожароопасными средами.
Сварные соединения на таких объектах должны обеспечивать герметичность, механическую прочность, стойкость к нагрузкам и стабильную работу оборудования в течение всего срока эксплуатации. Даже небольшой дефект шва может привести к утечке, остановке технологической линии, аварийной ситуации или дорогостоящему ремонту.
Сварочные работы на оборудовании ОХНВП, как и на объектах в других отраслях, выполняются по проектной и технологической документации. Для ответственных соединений применяются аттестованные технологии, оборудование, сварочные материалы и персонал с подтвержденным допуском к работам на соответствующей группе технических устройств.
В чем заключается принцип сварки на оборудовании ОХНВП
Общий принцип сварки заключается в создании неразъемного соединения за счет локального нагрева металла. Источник тепла расплавляет кромки соединяемых деталей и, если это предусмотрено технологией, присадочный материал. В зоне соединения образуется сварочная ванна. После ее кристаллизации формируется сварной шов, который связывает элементы в единую конструкцию.
На оборудовании ОХНВП важно не просто получить соединение, а обеспечить заданные характеристики шва: прочность, плотность, отсутствие критичных дефектов, устойчивость к рабочей среде и соответствие требованиям документации. Для этого контролируют тепловложение, скорость сварки, полярность, силу тока, напряжение дуги, состав защитного газа, марку электрода или проволоки, температуру металла и порядок наложения сварочных швов.
Если параметры выбраны неправильно, в шве могут появиться непровары, поры, трещины, подрезы, прожоги, включения шлака, нарушение геометрии или остаточные напряжения. На обычной металлоконструкции такой дефект может снизить прочность, а на оборудовании ОХНВП – стать причиной разгерметизации и аварийного останова.
Какие технологии сварки применяются на оборудовании ОХНВП
Выбор технологии зависит от марки стали или сплава, толщины металла, положения шва, типа соединения, условий доступа, требований к производительности и дальнейшему контролю. На практике при монтаже, ремонте и модернизации оборудования ОХНВП чаще применяют ручную дуговую, аргонодуговую и механизированную сварку. В отдельных случаях используются комбинированные схемы.
Ручная дуговая сварка
Ручная дуговая сварка покрытым электродом применяется при монтаже трубопроводов, металлоконструкций, емкостей и узлов оборудования, особенно если работы выполняются в стесненных условиях или на действующем производстве. Метод универсален, подходит для разных пространственных положений и не требует сложной стационарной оснастки.
Принцип прост: электрическая дуга возникает между электродом и основным металлом, расплавляет кромки и электродный металл. Покрытие электрода образует газовую и шлаковую защиту, которая помогает защитить сварочную ванну от воздействия воздуха.
Недостаток метода — зависимость качества от опыта сварщика. Для ответственных соединений ОХНВП важно строго соблюдать режимы, межслойную очистку, порядок проходов и требования технологической карты.
Аргонодуговая сварка
Аргонодуговая сварка используется там, где требуется аккуратный, чистый и контролируемый шов. Чаще всего этот способ применяют для корневых проходов трубопроводов, тонкостенных элементов, нержавеющих сталей, цветных металлов и соединений, где особенно важна герметичность.
При аргонодуговой сварке дуга горит между неплавящимся вольфрамовым электродом и металлом. Зона сварки защищается инертным газом, который не дает кислороду и азоту из воздуха ухудшать качество соединения. Присадочный материал может подаваться отдельно, если это предусмотрено технологией.
Преимущество метода — высокий контроль над сварочной ванной и хорошее качество корневого слоя. Недостаток — меньшая производительность по сравнению с механизированными способами, поэтому аргонодуговую сварку часто комбинируют с другими методами.
Механизированная сварка плавящимся электродом
Механизированная сварка плавящимся электродом, в том числе MIG/MAG, применяется для повышения производительности при сварке металлоконструкций, трубопроводов, корпусных деталей и оборудования. Проволока подается автоматически, а зона сварки защищается активным или инертным газом.
По принципу этот способ близок к ручной дуговой сварке: дуга расплавляет основной металл и сварочную проволоку. Но за счет механизированной подачи проволоки процесс становится более стабильным и быстрым. Это особенно важно при большом объеме однотипных соединений, ремонте в ограниченные сроки или монтаже технологических линий в период планового останова.
Для оборудования ОХНВП механизированная сварка требует точной настройки режима. Важно подобрать проволоку, газовую смесь, силу тока, напряжение, скорость подачи и скорость перемещения горелки.
Комбинированная сварка
На практике часто применяется комбинированный подход. Например, корневой шов выполняют аргонодуговым способом, чтобы обеспечить качество и герметичность корня, а заполнение разделки и облицовочный слой — механизированной или ручной дуговой сваркой.
Такой вариант позволяет совместить точность и производительность. Он особенно полезен при сварке толстостенных трубопроводов, аппаратов, емкостного оборудования и других ответственных элементов, где нужно одновременно обеспечить надежный корень шва и сократить время выполнения работ.
Лазерная и контактная сварка
Лазерная сварка может применяться для тонких деталей, точных соединений и отдельных производственных задач. Ее преимущество — высокая скорость нагрева и малая зона термического влияния. Однако при монтаже крупного оборудования ОХНВП этот способ используется не так часто, как ручная, аргонодуговая или механизированная сварка.
Контактная сварка основана на прохождении электрического тока через соединяемые элементы и нагреве металла в зоне контакта. Она эффективна в серийном производстве, но для монтажных работ на объекте подходит ограниченно, поэтому в полевых условиях применяется редко.
Как выбирают технологию сварки
Технологию сварки выбирают не по удобству, а по условиям конкретного объекта. Инженеры учитывают материал, толщину стенки, категорию трубопровода или оборудования, рабочее давление, температуру, среду, доступность места сварки, требования к контролю и сроки выполнения работ.
Перед началом работ разрабатывается или применяется готовая производственно-технологическая документация. В ней указывают способ сварки, подготовку кромок, тип соединения, сварочные материалы, режимы, количество сварочных проходов, требования к подогреву, межслойной температуре, термообработке и контролю качества.
Для оборудования ОХНВП особенно важно, чтобы технология была применима именно к данной группе технических устройств. Если сварщик, оборудование или технология не имеют нужной области допуска, подрядчик не должен выполнять такие работы на опасном производственном объекте.
Подготовка соединения перед сваркой
Качество сварного шва во многом зависит от подготовки. Даже опытный сварщик не сможет получить надежное соединение, если детали неправильно собраны, кромки загрязнены, зазор не соответствует технологии или оси труб не совпадают.
Перед сваркой выполняют несколько операций:
- проверяют маркировку и соответствие материалов
- очищают кромки от загрязнений, влаги, масла, ржавчины и окалины
- подготавливают разделку кромок
- выставляют зазор и притупление
- совмещают оси труб или деталей
- фиксируют элементы прихватками
- проверяют геометрию сборки
- при необходимости выполняют предварительный подогрев
Особенно внимательно подходят к сборке трубопроводов. Несоосность, овальность, перекос или неправильный зазор могут привести к непровару, повышенным напряжениям и дефектам, которые выявятся при контроле или уже во время эксплуатации.
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных. Политика защиты и обработки персональных данных
Сварка технологических трубопроводов ОХНВП
Технологические трубопроводы — один из наиболее частых объектов сварки на химических, нефтехимических и нефтеперерабатывающих производствах. Через них транспортируются рабочие среды, включая агрессивные, токсичные, горячие, горючие и взрывоопасные вещества.
При сварке трубопроводов важно обеспечить полный провар, правильную геометрию шва и герметичность соединения. Корневой проход часто выполняется особенно тщательно, потому что именно он влияет на внутреннюю поверхность стыка и устойчивость соединения к рабочей среде.
После сварки стык проходит контроль. Объем и методы контроля зависят от категории трубопровода, материала, давления, среды и требований проектной документации.

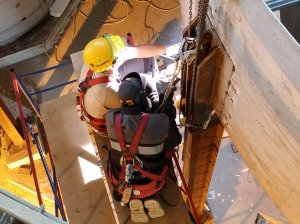

Сварка сосудов, резервуаров и емкостного оборудования
Сосуды под давлением, резервуары, колонны, теплообменники и другое емкостное оборудование предъявляют высокие требования к качеству сварных соединений. Здесь важны не только прочность и герметичность, но и устойчивость к циклическим нагрузкам, температурным перепадам, коррозии и воздействию технологической среды.
При сварке такого оборудования контролируют форму шва, провар, отсутствие трещин, пор, шлаковых включений и дефектов на поверхности. Для отдельных материалов и толщин может потребоваться подогрев, послесварочная термообработка или специальные режимы охлаждения.
Если работы выполняются при ремонте или модернизации действующего производства, дополнительно учитывают безопасность: подготовку оборудования, дегазацию, отключение коммуникаций, оформление нарядов-допусков, контроль воздушной среды и защиту персонала.
НАКС ОХНВП: требования к сварщикам, оборудованию и технологии
Для сварки оборудования ОХНВП недостаточно просто иметь сварочный аппарат и опытных исполнителей. Работы на опасных производственных объектах требуют подтвержденной квалификации и соответствующей области допуска.
Обычно проверяют несколько составляющих:
- квалификацию сварщика
- уровень подготовки специалистов сварочного производства
- применяемый способ сварки
- группу технических устройств
- типы свариваемых деталей
- материалы и толщины
- сварочные материалы
- оборудование
- технологию выполнения работ
- методы контроля качества
Аттестация НАКС ОХНВП подтверждает, что персонал и технология могут применяться именно для оборудования химических, нефтехимических, нефтеперерабатывающих и взрывопожароопасных производств. Это снижает риск ошибок и позволяет выполнять работы в соответствии с требованиями промышленной безопасности.
Контроль качества сварных соединений
Контроль сварных соединений на оборудовании ОХНВП — обязательная часть работ. Его задача – подтвердить, что шов соответствует проектной и нормативной документации, не имеет недопустимых дефектов и может безопасно работать в заданных условиях.
Чаще всего применяют следующие методы:
- визуальный и измерительный контроль
- ультразвуковой контроль
- радиографический контроль
- капиллярный контроль
- магнитопорошковый контроль
- контроль герметичности
- механические испытания контрольных соединений, если они предусмотрены технологией
Сначала обычно выполняют визуальный и измерительный контроль: проверяют форму, размеры, усиление, подрезы, прожоги, наплывы, кратеры и другие видимые дефекты. Затем при необходимости применяют методы неразрушающего контроля, которые позволяют выявить внутренние несплошности: поры, трещины, непровары, включения и расслоения.
Для ответственных соединений на объектах ОХНВП объем контроля может быть повышенным. Это связано с тем, что оборудование работает в условиях, где последствия дефекта могут быть значительно серьезнее, чем на обычных металлоконструкциях.
Особенности сварки при ремонте и модернизации ОХНВП
Ремонт и модернизация оборудования ОХНВП часто выполняются в условиях действующего предприятия. Это усложняет работу: производство нельзя надолго остановить, сроки ограничены, рядом могут находиться действующие линии, трубопроводы, резервуары, электрическое оборудование и зоны с повышенной опасностью.
Перед началом сварки необходимо подготовить рабочую зону, отключить или изолировать оборудование, убедиться в отсутствии опасной среды, оформить разрешительную документацию и организовать контроль безопасности. Сварщики должны использовать средства индивидуальной защиты, а работы должны выполняться по согласованному плану.
На таких объектах особенно важны опыт подрядчика и предварительная организация процесса. Чем точнее подготовлены технология, материалы, персонал, контроль и последовательность работ, тем ниже риск срыва сроков и внепланового простоя производства.
Какие ошибки особенно опасны
Для оборудования ОХНВП критичны не только грубые дефекты, но и нарушения, которые на первый взгляд могут показаться незначительными. К опасным ошибкам относятся:
- неверный выбор способа сварки
- применение неподходящих электродов или проволоки
- сварка без учета марки металла
- нарушение режима тока, напряжения или скорости
- отсутствие подогрева там, где он нужен
- неправильная подготовка кромок
- несоблюдение зазора и соосности
- плохая очистка между проходами
- перегрев металла
- отсутствие контроля после сварки
- выполнение работ без необходимого допуска
Такие ошибки могут привести к снижению прочности, появлению трещин, коррозии, утечкам, нарушению герметичности и сокращению срока службы оборудования.
Сварочные работы на оборудовании ОХНВП с «100 ТОНН»
Компания «100 ТОНН» выполняет сварочные, монтажные и такелажные работы на промышленных объектах, включая оборудование химических, нефтехимических, нефтеперерабатывающих и взрывопожароопасных производств. Специалисты выполняют работы с учетом проектной документации, требований к качеству сварных соединений, условий площадки и графика производства.
При сварке на ОХНВП важно заранее оценить объект, определить технологию, подготовить персонал, подобрать материалы, спланировать контроль и обеспечить безопасные условия. Такой подход помогает снизить риск дефектов, простоев и переделок.
Если требуется сварка технологических трубопроводов, сосудов под давлением, резервуаров, металлоконструкций или оборудования в рамках ремонта, монтажа или модернизации, лучше обсудить задачу со специалистами до начала работ. Это позволит выбрать безопасное и технологически правильное решение под конкретный объект.
