Команда «100 ТОНН» разработала необычную технологию для подъема статоров турбогенераторов на высоту десяти метров в рамках проекта модернизации ГРЭС.
Задача:
Было необходимо установить:
- статор турбогенератора газовой турбины ТТК-115-2УЗ массой 112 т на отметке +3.280

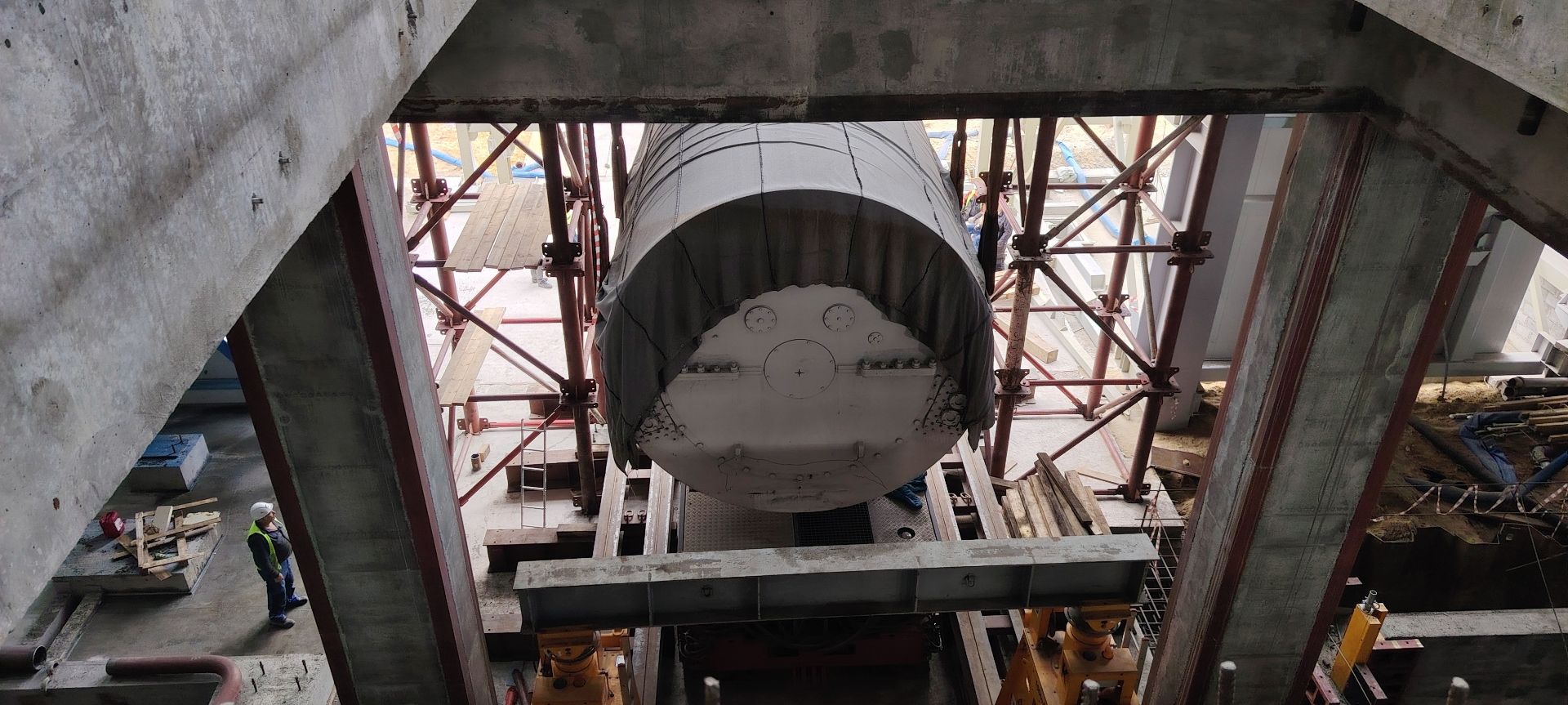

- два статора турбогенератора паровой турбины ТФ-63-2УЗ массой 116 т и ТФ-130-2УЗ массой 138 т — на отметке + 10.200
Решение:

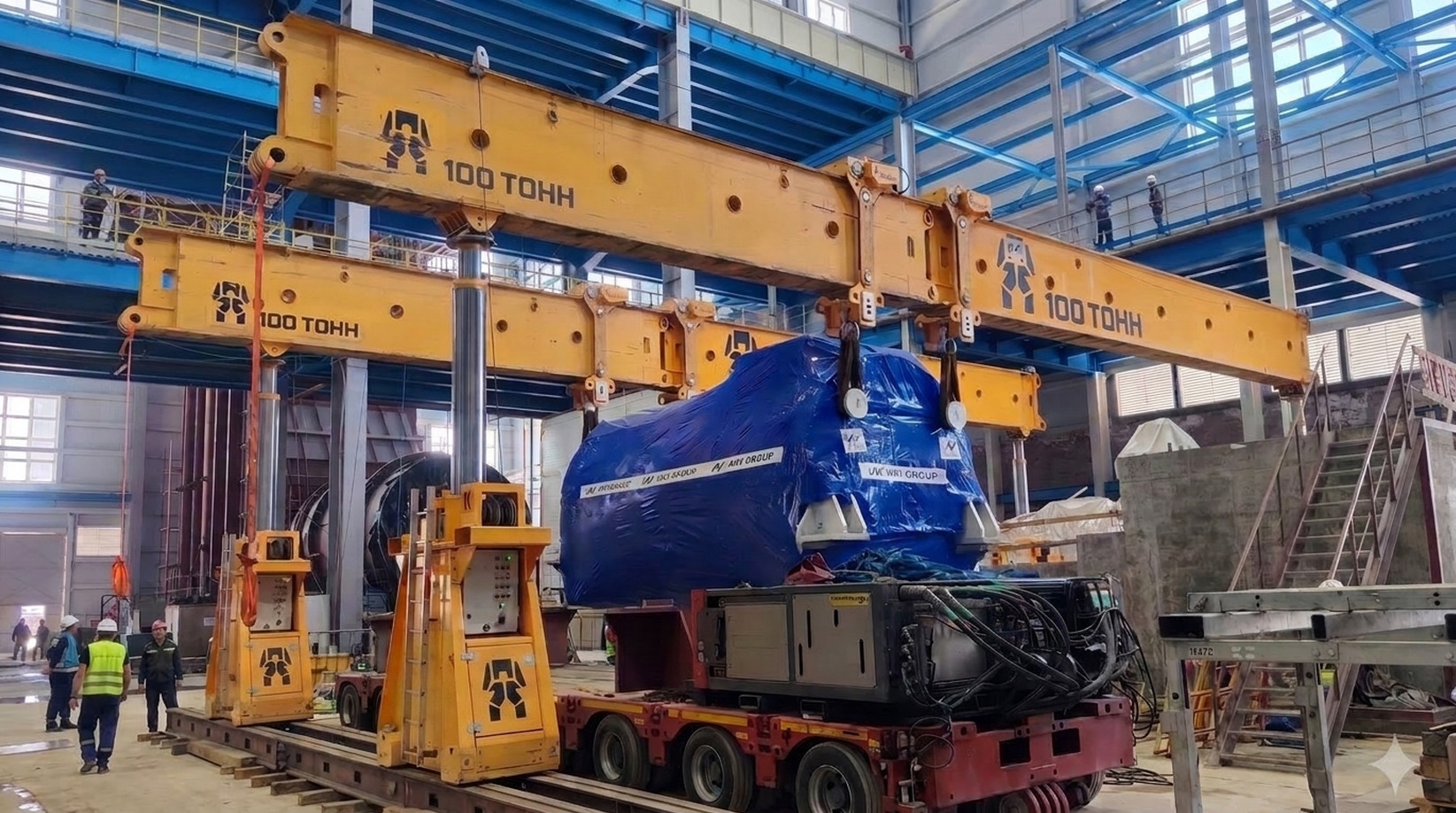

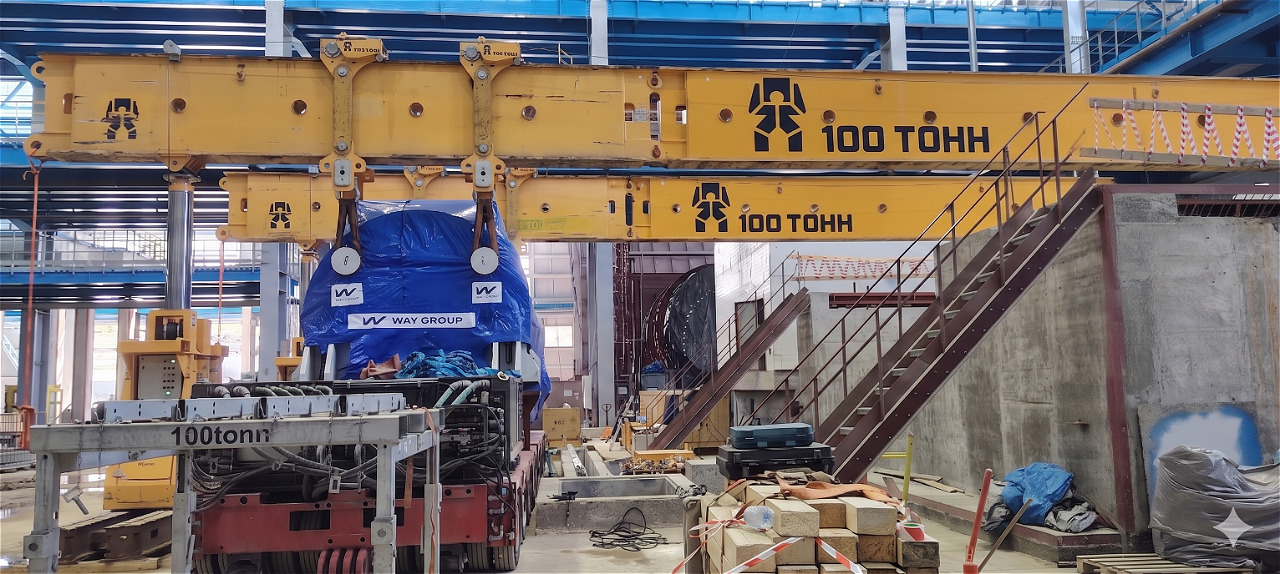

- При монтаже генератора газовой турбины был задействован гидравлический портал грузоподъемностью 380 т в комплекте с модульными стыковочными балками.
- Для установки генераторов паровых турбин на высоте 10 м первоначально планировали применить тросовые домкраты, но наши специалисты разработали более эффективную и безопасную технологию с использованием гидравлических порталов, установленных на разной высоте — один под другим.
-

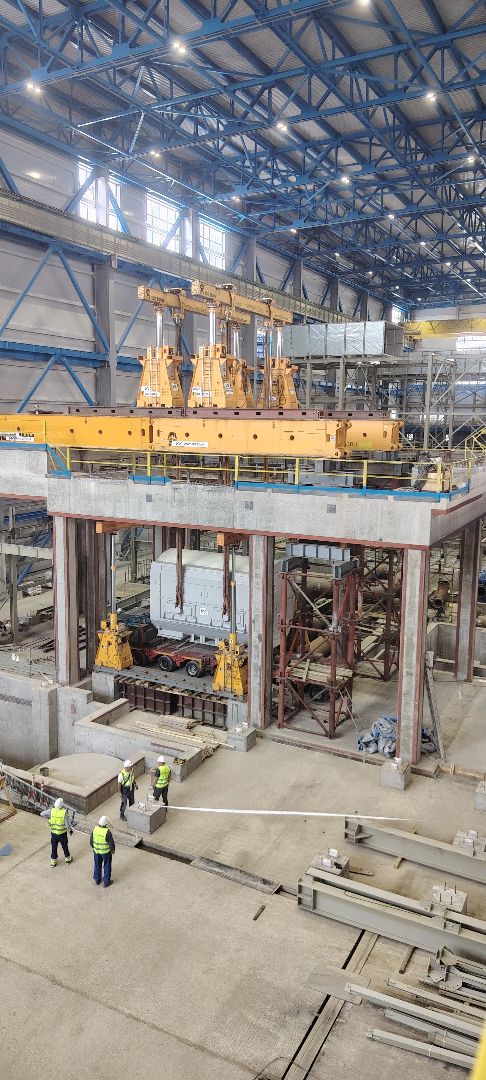

- Первый портал грузоподъемностью 380 т разместили на нулевой отметке, второй, грузоподъемностью 200 т, на отметке +11.000
- На две собранные башни из МИК-С установили опорные балки под направляющие портала, которые с одной стороны опирались на башни, а с другой — на фундамент паровой турбины

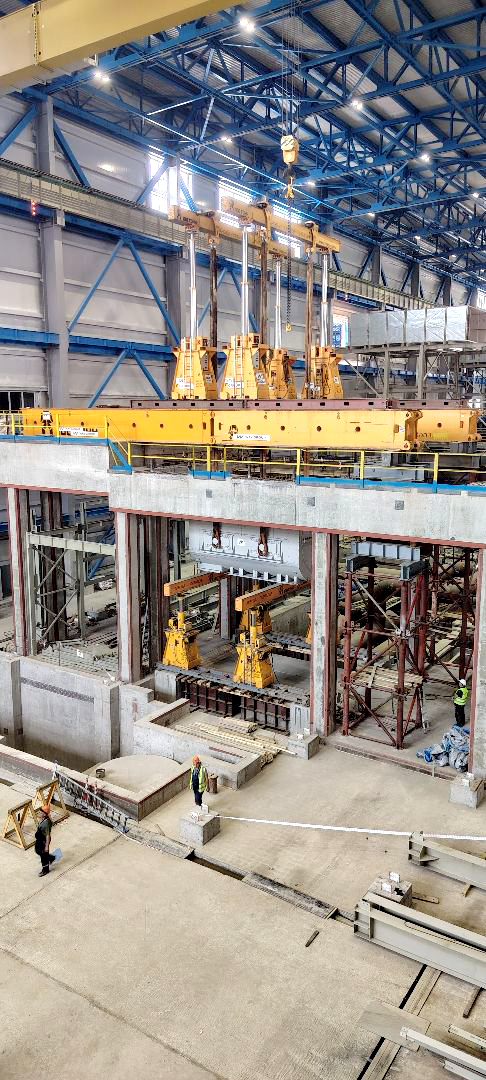

- Подъем генераторов осуществлялся с перестроповкой при выдвинутых штоках нижнего портала и задвинутых — верхнего, с дальнейшим перемещением статора при помощи верхней системы в проектное положение
Результат:
Технология сократила срок работ в два раза. Все три промышленные единицы заняли проектное положение в течение месяца.
