Установка сушильного барабана

Объект: Производство технического углерода
Местоположение: Татарстан

Поделиться

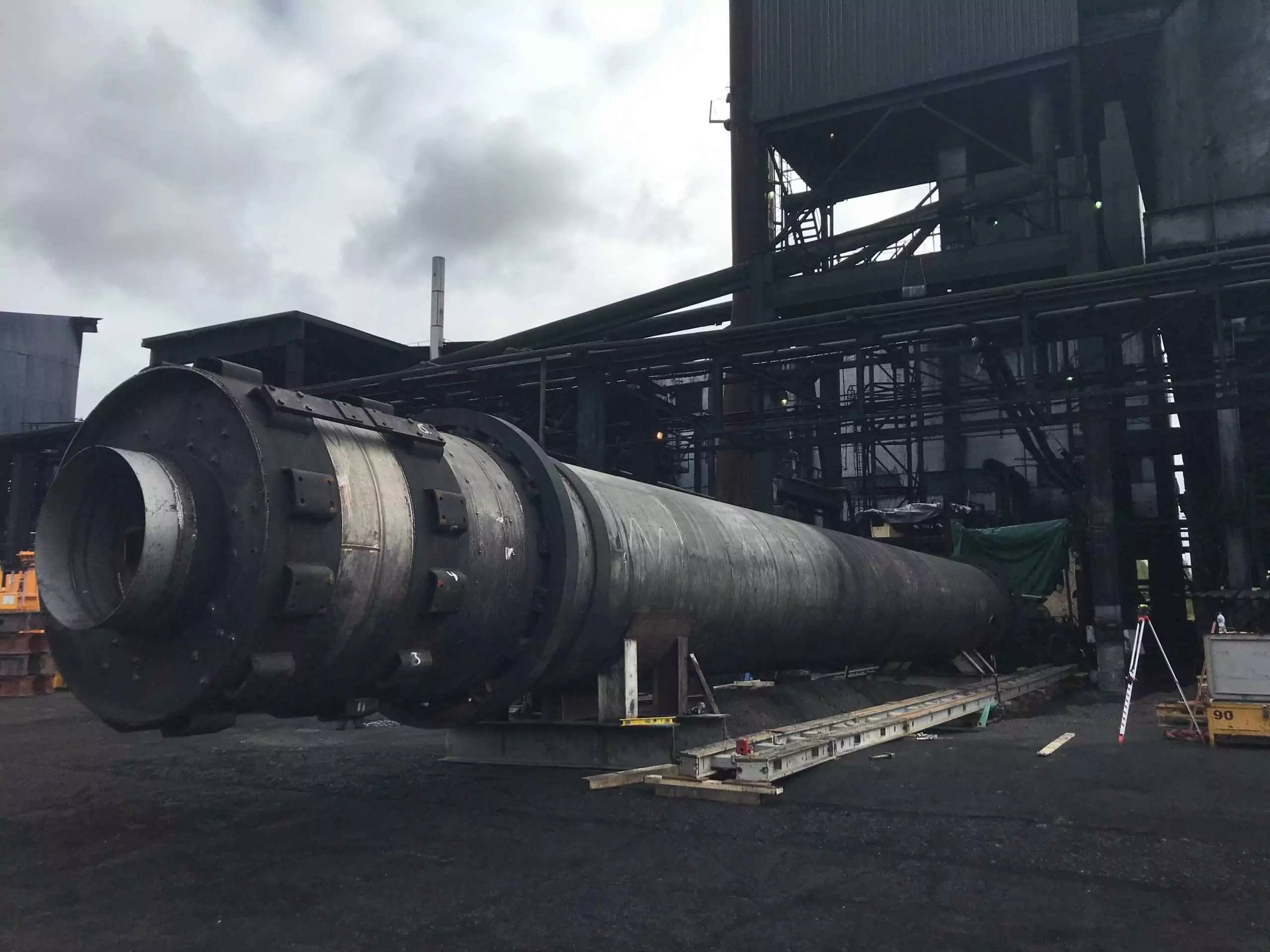

Команда «100 ТОНН МОНТАЖ» переместила сушильный барабан печи с уличной площадки в цех и установила его на опорные ролики. Масса барабана составляла 44,6 тонн, длина — 25 метров. Работы выполнены в сложных стесненных условиях на действующем производстве технического углерода.

Перемещение крупногабаритного оборудования в Татарстане

Особенности проекта

Сушильный барабан представляет собой часть огромной печи: он вращается внутри нее в условиях высоких температур. Перемещение и установку сушильного барабана было необходимо выполнить над уже смонтированной нижней частью футеровки печи, на которую нельзя было оказывать никаких механических воздействий.  То есть в процессе такелажа мы должны были пронести крупногабаритное оборудование над кирпичным желобом, не касаясь его стенок.



Размер площадки для установки портальных систем и производства работ был ограничен существующими в цехе конструкциями.

В проекте мы задействовали две портальные системы грузоподъемностью 200 и 380 тонн. Портал GP 200 подал барабан с улицы в цех под определенным углом. Затем сотрудники на весу провели перестроповку на GP 380, с его помощью завели барабан внутрь печи и установили на ролики.

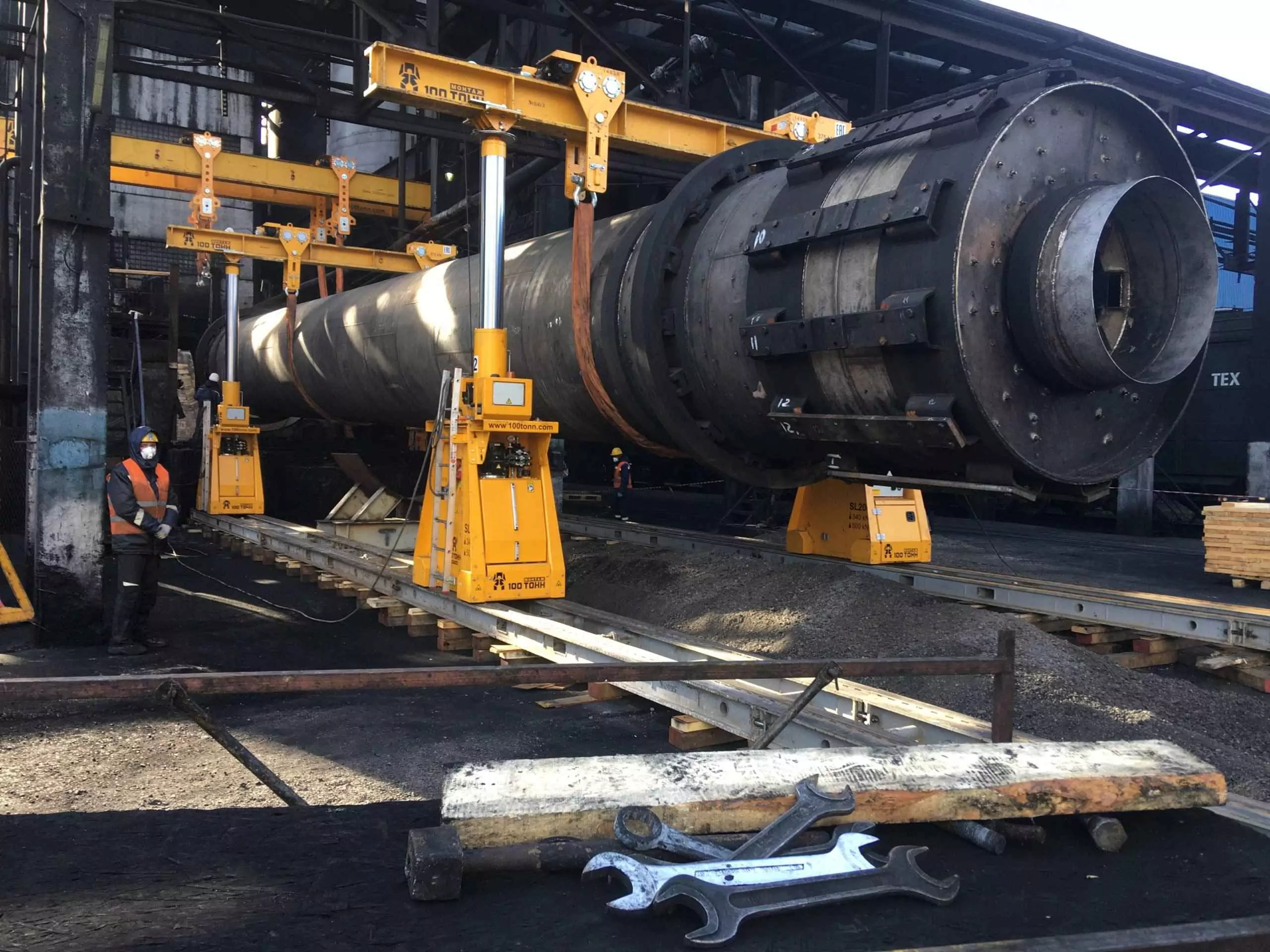

Такелаж барабана сушильной печи в Татарстане

Из-за стесненных условий данную работу было бы невозможно выполнить с помощью автомобильного крана. Применение гидравлических портальных систем позволило оперативно и без дополнительных рисков решить поставленную задачу.

Портальная система для такелажа на нефтегазоперерабатывющем производстве

Работы выполнены в соответствии с графиком. По итогам проекта заказчик прислал благодарственное письмо, в котором отметил мастерство, профессионализм и коммуникабельность сотрудников «100 ТОНН МОНТАЖ».

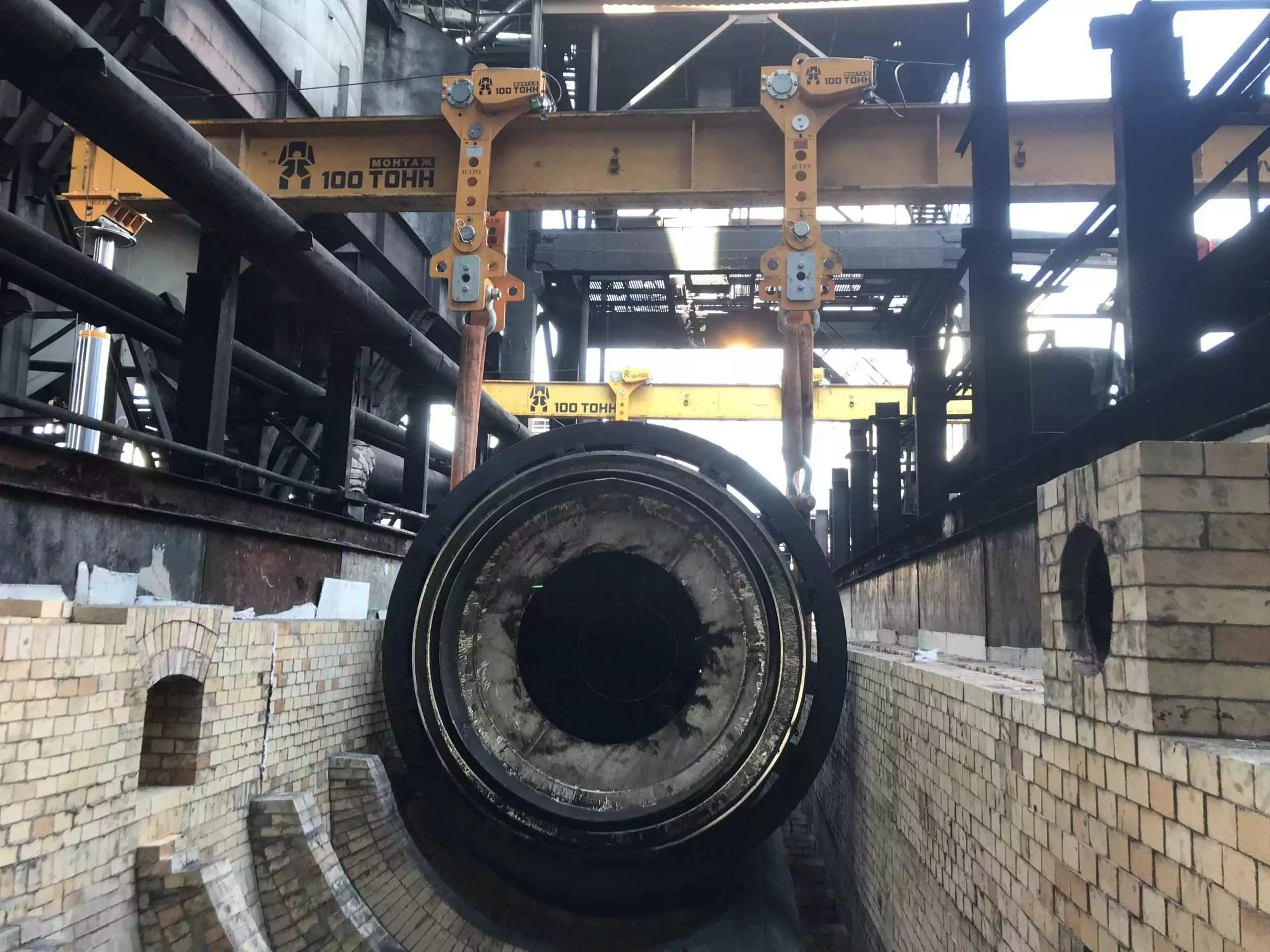

Установка сушильного барабана на производстве углерода

Основные работы проекта

  • Разработка проекта производства работ
  • Такелажные работы
  • Перемещение сушильного барабана
  • Грузоподъемные манипуляции для точной установки сушильного барабана на опорные ролики



Инженеры и монтажники нашей компании имеют огромный опыт работ по монтажу различного технологического оборудования. Смотрите также примеры проектов по демонтажу и монтажу оборудования в разделе «Завершенные проекты».

У нас вы можете бесплатно заказать расчет стоимости демонтажа, такелажа и монтажа промышленного оборудования заполнив онлайн-форму на сайте или по телефонам в разделе Контакты.



Местоположение

blank

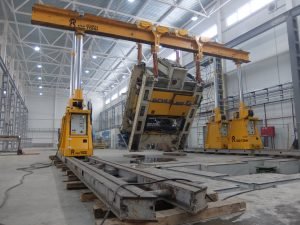

Установка прессового оборудования в Московской области
