Такелаж и установка энергетического оборудования на территории ПАО «НЛМК» в Липецкой области

Заказчик: ООО «ТМУ СЗЭМ»
Объект: УТЭЦ «ПАО «НЛМК».
Местоположение: г. Липецк, НЛМК
Даты работ: 09.04.2018 - 13.04.2018

Поделиться

В рамках реконструкции УТЭЦ «ПАО «НЛМК» в Липецкой области наши специалисты осуществили выгрузку, подъем на отметку +8.000 и перемещение на фундамент турбины и компрессора Siemens.

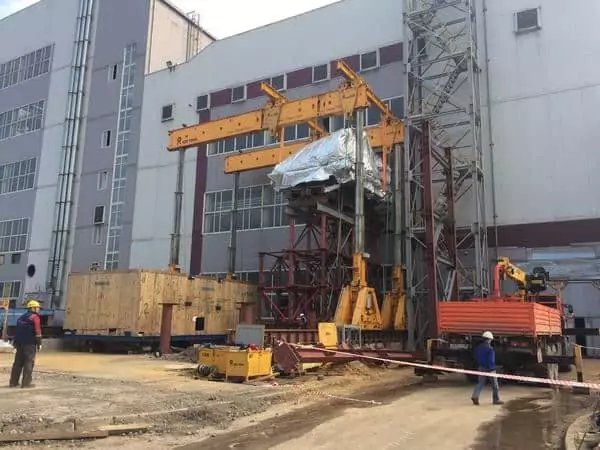

Подъем турбины на отметку +8.000м на ПАО НЛМК

С помощью гидравлической портальной системы наши монтажники произвели выгрузку оборудования:
– Турбина Siemens (модель IDSN-00010955). Массогабаритные характеристики длина 7 468 мм, ширина 5 350 мм, высота 3 611 мм, масса 95 тонн.
– Нижняя часть компрессора. Массогабаритные характеристики длина 8 795 мм, ширина 4 820 мм, высота 2 500 мм, масса 50 тонн.

Из-за невозможности переместить энергетическое оборудование в имеющиеся ворота цеха наш Заказчик сделал технологический проем в стене здания на отметке +8.000 метров (в другом месте не было возможности выполнить проем, так как препятствовали действующие и будущие коммуникации). При помощи мостовых инвентарных стоечных конструкций (МИК-С) и портальной системы наши специалисты осуществили подъем грузов на необходимую высоту и при помощи тележек г/п 320 тонн переместили оборудование к месту установки.

Такелажные работы на объекте выполнила бригада из 5 сотрудников. Благодаря глубокой инженерной подготовке проекта все работы, в том числе работы на высоте, прошли штатно и по графику.

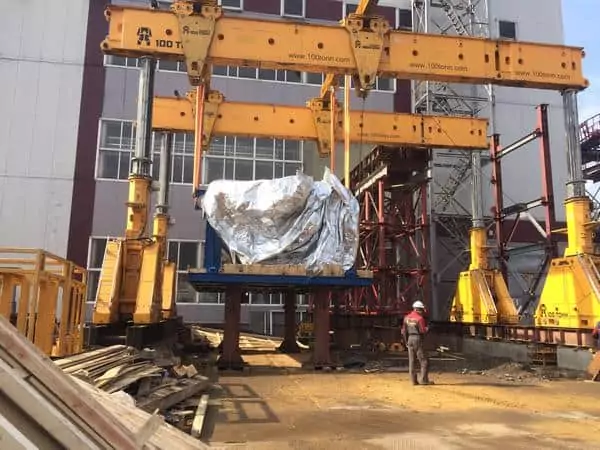

Такелаж нижней части компрессора с помощью портала

Перечень инженерных и такелажных работ

В ходе реализации проекта мы выполнили следующие основные работы:

  •  разработка ППР
  •  разработка проекта производства работ на высоте
  •  разработка и изготовление специальной оснастки
  •  монтаж системы МИКСов
  • монтаж портальной системы
  • выгрузка турбины
  • выгрузка нижней части компрессора
  • подъем турбины на отметку +8.000м
  • перемещение турбины на фундамент
  • подъем нижней части компрессора на отметку +8.000м
  • перемещение нижней части компрессора на фундамент
  • демонтаж собственного оборудования

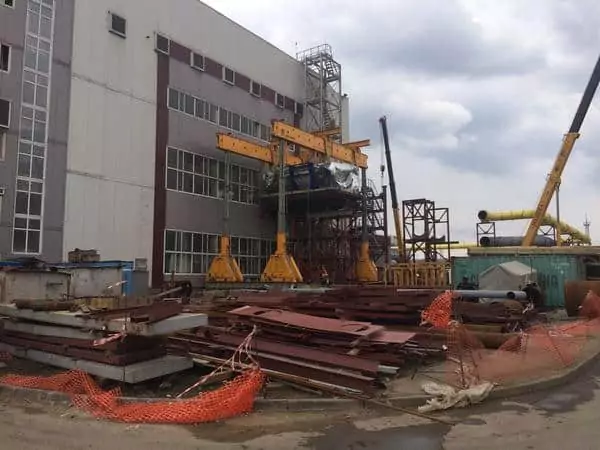

Подъем нижней части компрессора на отметку +8.000м

Такелажное оборудование, использованное на проекте

При выполнении работ наши монтажники использовали:

  • Гидравлическая портальная система GP1100
  • Комплекс мостовых инвентарных стоечных конструкций (МИК-С)
  • Такелажные телеги г/п 320 тонн
  • Автомобильные краны г/п до 80 тонн
  • Автовышка

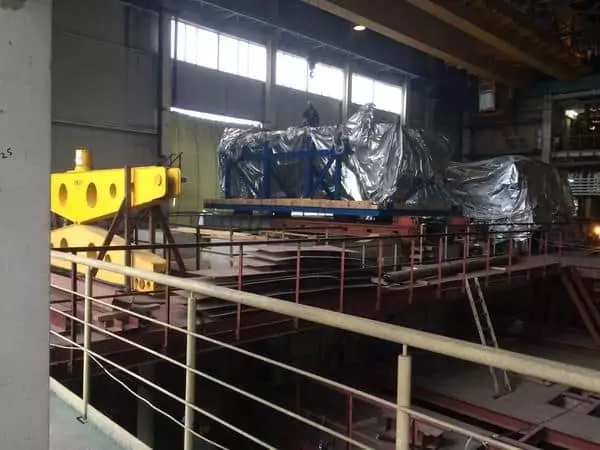

Перемещение нижней части компрессора на фундамент

Компания «100 ТОНН МОНТАЖ» имеет большой опыт в выполнении работ по выгрузке и установке оборудования.

У нас вы можете бесплатно заказать расчет стоимости любого сложного такелажа как внутри так и вне помещений, а также монтажа оборудования,  заполнив онлайн-форму на сайте или по телефонам в разделе Контакты.
