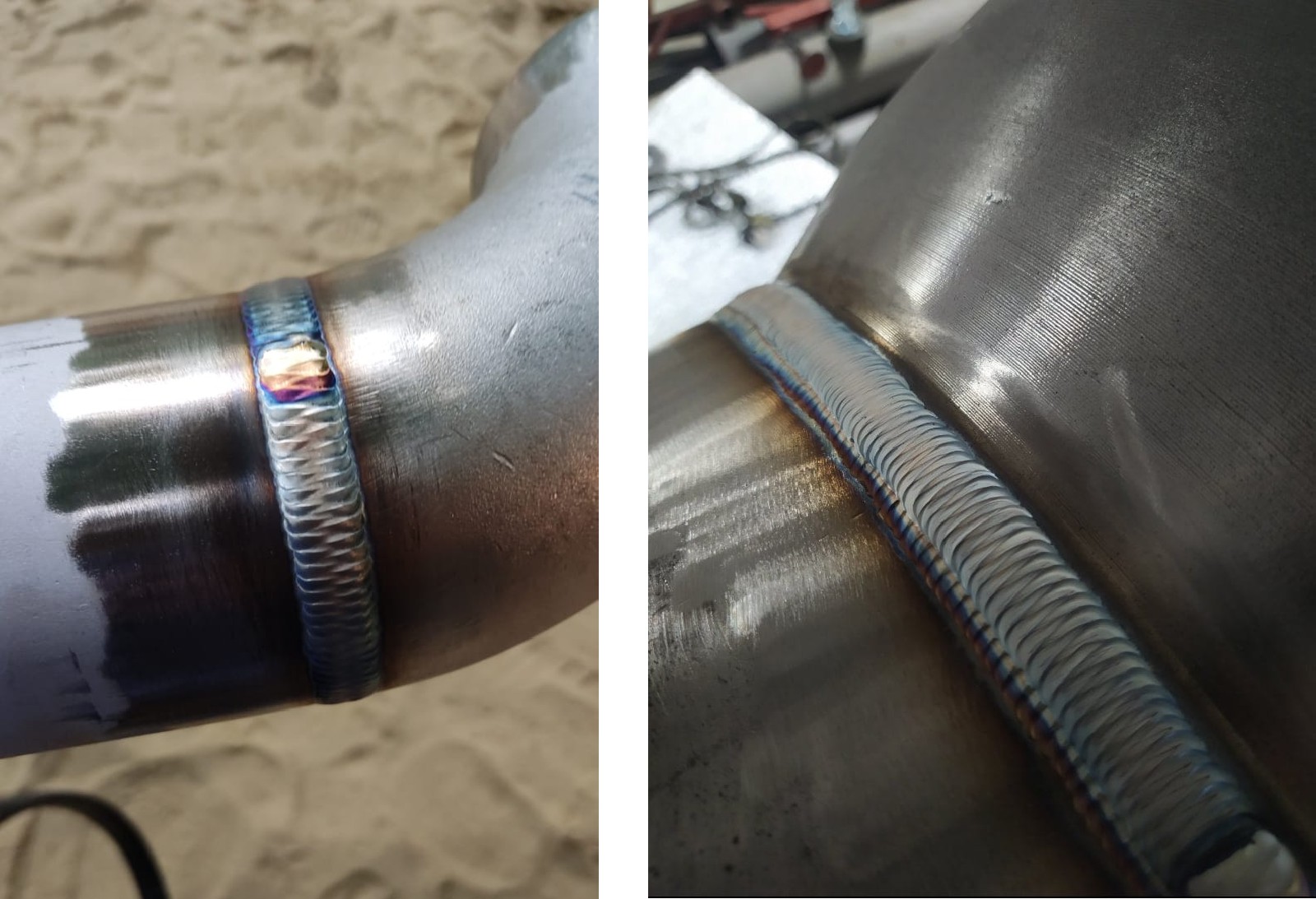

Дефекты сварных швов снижают прочность и герметичность конструкции, а часть из них невозможно увидеть снаружи. Шов может выглядеть ровным и аккуратным, но скрывать непровар корня или цепочку пор, которые проявятся уже в эксплуатации — при гидроиспытаниях, под вибрацией или с первыми морозами.

Разберем виды дефектов сварных швов: как они образуются, чем опасны и какими методами их находят. Отдельно расскажем, как оценивают допустимость дефектов, как их исправляют и что помогает не допустить брак еще на этапе сварки.

Что считается дефектом сварного шва

Сварное соединение включает не только сам шов, но и прилегающий основной металл — зону термического влияния. Любое отклонение его формы, сплошности или структуры от требований нормативной документации (НД) рассматривается как возможный дефект. Возможный — потому что само по себе отклонение еще не означает брак.

Дефект и несовершенство: в чем разница

Стандарты разделяют эти понятия. Несовершенство — любое отклонение от идеального соединения. Дефектом его называют, когда размер, количество или расположение выходят за допуск. Одиночная мелкая пора может быть вполне допустимой, а та же пора в скоплении или сверх нормы — уже брак, который нужно исправлять.

Нормы на дефекты сварных соединений зависят от назначения конструкции: требования к шву навеса над складом и к шву паропровода под давлением отличаются радикально. Трещины недопустимы практически везде, а поры, подрезы и превышение усиления ограничиваются по размеру и количеству на единицу длины шва. Критерии задают проект, ГОСТы, СП и отраслевые правила — именно по ним специалист решает, годен шов или нет.

Поверхностные и внутренние дефекты

На практике важнее всего, где находится дефект. Поверхностные — подрезы, наплывы, открытые поры, трещины на лицевой стороне — обнаруживаются при осмотре. Внутренние скрыты в толще металла: непровары, шлаковые включения, газовые полости. Их не видно ни глазом, ни в лупу, поэтому для них нужна дефектоскопия. От этого деления напрямую зависит выбор методов контроля.

Классификация по ГОСТ Р ИСО 6520-1-2012

Стандарт делит дефекты сварных швов при сварке плавлением на шесть групп. Каждому виду присвоен цифровой код, который указывают в заключениях, — так специалисты разных организаций однозначно понимают, о каком дефекте идет речь.

Группа	Коды	Примеры
Трещины	100	Продольные, поперечные, кратерные, разветвленные
Полости и поры	200	Газовые поры и их скопления, свищи, усадочные раковины
Твердые включения	300	Шлаковые, флюсовые, оксидные, металлические (вольфрам)
Несплавления и непровары	400	Непровар корня, несплавление по кромке и между валиками
Нарушения формы шва	500	Подрезы, наплывы, прожоги, смещение кромок, превышение усиления
Прочие дефекты	600	Брызги, случайные зажигания дуги, следы зачистки

Трещины

Трещина — разрыв металла в шве или рядом с ним, в зоне термического влияния. Это самый опасный дефект, и почти все нормы признают его недопустимым независимо от размера. Трещины различают по времени появления и по расположению относительно шва.

Горячие и холодные трещины

Горячие трещины возникают еще при кристаллизации, когда металл не остыл. Затвердевающий шов усаживается, а жидкие прослойки по границам зерен не выдерживают растяжения и расходятся. Склонность к таким трещинам повышают сера, фосфор и повышенное содержание углерода, а также слишком узкий и глубокий шов, в центре которого скапливаются примеси.

Холодные трещины появляются после остывания — иногда через несколько часов, когда шов уже прошел осмотр. Их вызывают три фактора, действующие вместе: водород в металле, закалочные структуры и остаточные напряжения. Типичное место — зона термического влияния у линии сплавления. Из-за замедленного характера таких трещин для склонных к ним сталей НД нередко требует выполнять контроль не сразу, а спустя определенное время после сварки.

Продольные, поперечные и кратерные трещины

По ориентации трещины бывают продольными — вдоль оси шва — и поперечными. Отдельно выделяют кратерные: они образуются в месте обрыва дуги, если кратер не заварен, и часто имеют форму звездочки.

Среди причин образования трещин — жесткое закрепление деталей, которое не дает шву свободно усаживаться, быстрое охлаждение, влажные электроды, отсутствие подогрева, неподходящий присадочный материал, загрязнение кромок маслом или краской.

Почему трещины опаснее других дефектов

Пора имеет скругленную форму, и напряжения вокруг нее распределяются относительно плавно. У трещины острая вершина, в которой напряжения концентрируются многократно. Под циклической нагрузкой, вибрацией или на холоде трещина растет, и в какой-то момент конструкция может разрушиться хрупко — без заметной деформации и без предупреждения. Поэтому найденную трещину не оценивают по размеру, а удаляют полностью.

Поры и полости

Полость — пустота внутри металла шва. Чаще всего это газовые поры: газ, растворенный в жидкой ванне, не успевает выйти, пока металл застывает, и остается внутри пузырьками. Поры встречаются при любом способе сварки плавлением, а их характер часто подсказывает, в чем ошибка.

Одиночные поры, скопления, цепочки и свищи

Одиночная пора обычно наименее опасна: если ее размер укладывается в норму, шов признают годным. Скопление пор уменьшает рабочее сечение и нормируется жестче. Цепочка пор тянется вдоль шва и, как правило, указывает на систематическую проблему — например, с газовой защитой. Свищ — вытянутая полость, иногда выходящая на поверхность; для емкостей и трубопроводов он означает потерю герметичности.

К полостям относят и усадочные раковины. Они образуются при усадке металла, чаще в конце шва, когда жидкого металла не хватает на заполнение объема. Незаваренный кратер при обрыве дуги — частный случай такой раковины, и он опасен тем, что может стать очагом трещины.

Причины пористости швов

Пористость сварного шва вызывают влага в электродах, флюсе или на кромках, ржавчина и масло на металле, сквозняк, сдувающий защитный газ, недостаточный расход газа, слишком длинная дуга. Поры в сварном шве почти всегда говорят о нарушении технологии, а не о случайности: пока причина не устранена, они будут повторяться от стыка к стыку.

Твердые включения

Включение — посторонний материал, оставшийся в металле шва: шлак, флюс, оксиды или частицы металла. Как и поры, включения уменьшают рабочее сечение, но обычно имеют неправильную форму с острыми краями и поэтому сильнее концентрируют напряжения.

Шлаковые включения

Это самый распространенный вид включений. Шлак остается в металле, если не успел всплыть на поверхность ванны или не был удален между проходами. Поэтому шлаковые включения особенно характерны для многопроходной сварки толстого металла: недочищенный шлак на предыдущем валике оказывается замурован следующим. Главные причины — плохая зачистка, неправильный наклон электрода и малый ток, при котором ванна слишком вязкая.

Оксидные, флюсовые и вольфрамовые включения

Оксиды попадают в шов с загрязненных кромок и окалины, флюс — при сварке под флюсом на неправильном режиме. При аргонодуговой сварке встречаются вольфрамовые включения: они возникают, если сварщик касается ванны неплавящимся электродом или перегружает его током, и частицы электрода попадают в металл. На радиографическом снимке вольфрам выглядит как светлые точки — он плотнее стали и сильнее задерживает излучение.

Непровары и несплавления

Непровар — участок, где металл не расплавился на нужную глубину и между деталями осталась несоединенная зона. Несплавление — отсутствие связи между металлом шва и кромкой или между соседними валиками. Оба дефекта коварны тем, что снаружи шов может выглядеть нормально.

Непровар корня шва

Непровар корня шва — самый частый дефект этой группы в стыковых соединениях. Он возникает, если детали собраны с малым зазором или большим притуплением кромок, если ток недостаточен или сварщик не довел дугу до корня. При односторонней сварке корень не всегда можно осмотреть — например, внутри трубы, — и тогда без ультразвукового или радиографического контроля не обойтись.

Несплавление по кромкам и между валиками

При несплавлении металл ложится на кромку или предыдущий валик, но не сплавляется с ним: между ними остается тонкая щель, иногда с остатками шлака или оксидной пленки. По сути это плоский дефект, похожий на трещину. Ультразвук выявляет его хорошо, а на рентгеновском снимке он может быть почти незаметен, если плоскость дефекта не совпадает с направлением луча.

Причины непроваров и чем они опасны

Непровар сварного шва вызывают малый ток, высокая скорость сварки, неверная разделка кромок, смещение дуги на одну из кромок, остатки шлака на предыдущем проходе.

В нагруженных конструкциях непровар корня работает как надрез: от его края при нагрузке начинается трещина. Для сосудов, трубопроводов и крановых конструкций такие дефекты критичны, и нормы ограничивают их очень жестко или не допускают совсем.

Дефекты формы и размеров шва

Эти виды дефектов сварных швов видны при осмотре и замерах шаблонами, поэтому их выявляют уже на этапе визуального контроля. Их нередко считают косметическими, но большинство влияет на прочность: создает концентраторы напряжений или маскирует более серьезные дефекты.

Дефект	Как выглядит	Почему возникает	Чем опасен
Подрез	Канавка в основном металле вдоль края шва	Большой ток, длинная дуга, неверный угол электрода	Уменьшает толщину металла, концентрирует напряжения
Наплыв	Металл натек на основной металл без сплавления с ним	Неверный режим или наклон электрода, сварка в неудобном положении	Под ним нередко скрыто несплавление
Прожог	Сквозное отверстие, через которое вытек металл	Избыточный ток, большой зазор, тонкий металл	Нарушает сплошность и герметичность
Смещение кромок	Детали стоят не в одной плоскости	Ошибки сборки и прихватки	Создает дополнительные изгибающие напряжения
Превышение усиления	Слишком высокий валик шва	Избыток наплавленного металла, малая скорость	Резкий переход к основному металлу снижает усталостную прочность
Неравномерная ширина	Шов меняет ширину и высоту по длине	Нестабильная скорость, колебания дуги	Часто сопровождается локальными непроварами
Брызги	Застывшие капли металла рядом со швом	Большой ток, длинная дуга, нарушение защиты	Редко снижают прочность, но мешают контролю и окраске

Подрез сварного шва — пример дефекта, который легко недооценить. Неглубокая канавка вдоль шва выглядит безобидно, но именно от нее под циклической нагрузкой часто начинаются усталостные трещины. Поэтому глубину подреза измеряют и сравнивают с допуском, а не оценивают на глаз.

Основные причины дефектов сварки

Если свести все сказанное вместе, видно, что причины дефектов сварных швов повторяются: почти любой дефект связан с режимом, подготовкой, материалами или квалификацией. Это удобно на практике — по типу найденного дефекта можно понять, где искать ошибку в технологии.

Причина	Что происходит	Типичные дефекты
Неправильный режим сварки	Избыточный ток перегревает металл, недостаточный не дает проплавить кромки	Подрезы, прожоги, брызги; непровары и шлак при малом токе
Плохая подготовка и сборка кромок	Неверный угол разделки, неравномерный зазор, ржавчина и окалина	Несплавления, непровары, поры, смещение кромок
Влажные или некачественные материалы	Влажное покрытие электродов и флюс насыщают металл водородом	Газовые поры, холодные трещины
Нарушение газовой защиты	Сквозняк, малый расход газа, засор сопла пропускают воздух в ванну	Поры и цепочки пор, оксидные включения
Ошибки техники сварщика	Неверный наклон, рваное движение, обрыв дуги без заварки кратера	Несплавления, включения, неравномерный шов, кратерные трещины
Сварка на холоде без подогрева	Быстрое охлаждение закаливает металл	Холодные трещины

Отдельно о подогреве. Для низколегированных сталей и толстостенных деталей предварительный подогрев — не рекомендация, а часть технологии: он замедляет охлаждение, предотвращает образование закалочных структур и помогает водороду выйти из металла. Пропуск этой операции при сварке на морозе — одна из частых причин трещин на монтаже.

Методы выявления дефектов сварных швов

Выявление дефектов сварки ведут неразрушающими и разрушающими методами. Неразрушающие позволяют проверить готовое соединение без повреждения и применяются на производстве и монтаже. Разрушающие используют выборочно, на образцах. Методы подбирают под материал, толщину и тип шва: универсального среди них нет, у каждого свои сильные стороны и слепые зоны.

Визуальный и измерительный контроль

ВИК выполняют первым, и без него остальные методы не назначают. Специалист осматривает шов, в том числе с лупой, измеряет катет, ширину и высоту усиления шаблонами, ищет подрезы, наплывы, поверхностные поры и трещины. Порядок описан в РД 03-606-03. Метод быстрый и недорогой, но видит только поверхность, поэтому для ответственных швов это первый, а не единственный этап.

Ультразвуковой контроль

Ультразвуковой контроль сварных соединений основан на отражении ультразвуковых волн от несплошностей в металле. Он хорошо выявляет трещины, непровары и несплавления — то есть самые опасные плоские дефекты. Метод подходит для большой толщины, работает при доступе с одной стороны и не требует радиационной защиты, поэтому широко применяется на монтаже. Ограничения: нужна подготовка поверхности под преобразователь, а результат во многом зависит от квалификации дефектоскописта. Методика — ГОСТ Р 55724-2013.

Радиографический контроль

Радиографический контроль сварных швов просвечивает соединение рентгеновским или гамма-излучением и дает снимок, на котором видны поры, шлак, непровары и прожоги. Его главное преимущество — наглядный документ, который можно хранить и перепроверять. При этом плоские трещины и несплавления, расположенные под углом к лучу, на снимке могут не проявиться. Метод требует радиационной защиты и доступа к шву с двух сторон: с одной ставят источник, с другой — пленку или детектор. Методика — ГОСТ 7512-82.

Капиллярный контроль

На шов наносят пенетрант — он проникает в открытые трещины и поры, а после нанесения проявителя выступает на поверхность яркими индикаторными следами. Метод выявляет очень мелкие дефекты, выходящие на поверхность, и подходит для любых непористых материалов, в том числе для нержавеющей стали и алюминия, где магнитопорошковый контроль неприменим. Регламентирован ГОСТ 18442-80.

Магнитопорошковый контроль

Деталь намагничивают, и магнитный порошок скапливается над трещинами на поверхности и близко к ней, повторяя их контур. Метод быстрый и чувствительный к тонким трещинам, но применяется только на ферромагнитных сталях.

Вихретоковый контроль

Выявляет поверхностные и подповерхностные дефекты в токопроводящих материалах. Его ценят за скорость и возможность проверки иногда без снятия покрытия — это удобно при обследовании конструкций в эксплуатации.

Разрушающие испытания и металлография

Разрушающие методы применяют не к рабочим швам, а к контрольным образцам. Их испытывают на растяжение, изгиб, ударную вязкость, изучают макро- и микроструктуру. Такие испытания используют при аттестации технологии сварки: они показывают, какое качество соединения в принципе обеспечивает принятая технология.

Какой метод контроля выбрать

Неразрушающий контроль сварных соединений назначают с учетом того, какие дефекты наиболее вероятны для данного материала, толщины и способа сварки и какие из них наиболее опасны для конкретной конструкции.

Сравнение методов контроля по выявляемым дефектам

Метод	Что выявляет	Ограничения
ВИК	Поверхностные дефекты, нарушения формы и размеров шва	Не видит дефекты внутри металла
УЗК	Трещины, непровары, несплавления в объеме металла	Нужна подготовка поверхности, результат зависит от квалификации специалиста
РК	Поры, шлак, непровары, прожоги	Радиационная защита, доступ с двух сторон, плоские дефекты под углом к лучу видны плохо
ПВК	Мелкие трещины и поры, выходящие на поверхность	Не выявляет дефекты под поверхностью
МПК	Поверхностные и близкие к поверхности трещины	Только ферромагнитные стали
ВТК	Поверхностные и подповерхностные дефекты	Только токопроводящие материалы, небольшая глубина

Объем контроля по НД и проекту

Какой процент швов проверять и какими методами, указывают проект и отраслевые нормы. Для рядовых металлоконструкций может быть достаточно ВИК всех швов и выборочного УЗК, для ответственных узлов — сосудов, трубопроводов, крановых конструкций — часто требуется 100% контроль. Если при выборочной проверке найден недопустимый дефект, объем контроля, как правило, увеличивают.

Сочетание методов для ответственных конструкций

Выявление внутренних дефектов шва надежнее, когда методы дополняют друг друга. Типичная схема: сначала ВИК всех швов, затем УЗК или РК для поиска дефектов в объеме металла, а зону сплавления дополнительно проверяют капиллярным или магнитопорошковым методом, чтобы не пропустить мелкие поверхностные трещины. Такое сочетание закрывает слепые зоны каждого отдельного метода.

Оценка и исправление дефектов

Найти дефект — половина дела. Дальше нужно решить, допустим ли он, и если нет — правильно его устранить. Оценка качества сварных соединений идет по критериям НД, указанной в проекте, а не по субъективному впечатлению.

Уровни качества по ГОСТ Р ИСО 5817

Стандарт задает три уровня качества — B, C и D. B — самые строгие требования, D — наименее строгие. Для каждого вида дефекта на каждом уровне указано, допускается ли он и в каких пределах. Уровень выбирают по назначению конструкции и условиям ее работы и фиксируют в проектной или технологической документации.

Заключение по результатам контроля

По итогам контроля оформляют заключение. В нем указывают метод и НД, выявленные несплошности, их размеры, координаты и вывод о годности. Координаты особенно важны для ремонта: они позволяют вскрыть шов точно в месте дефекта, а не переделывать его целиком.

Удаление дефектного участка и повторная заварка

Исправление дефектов сварных швов начинают с удаления участка шлифовкой или строжкой до чистого металла. Полноту удаления проверяют — трещины, например, капиллярным или магнитопорошковым методом, — затем кромки подготавливают и заваривают по утвержденной технологии.

Повторный контроль после исправления

Контроль сварных швов после ремонта повторяют тем же методом, которым был найден дефект. Число ремонтов одного места ограничивает НД, чаще всего не более двух: многократный нагрев ухудшает свойства металла в зоне ремонта. Если дефект возвращается, причину нужно искать в технологии, а не продолжать переваривать участок.

Как предотвратить дефекты сварки

Дефекты сварных швов дешевле предупредить, чем исправлять: ремонт — это вскрытие шва, повторная сварка, повторный контроль и простой монтажа. Предупреждение строится на нескольких обязательных мерах.

Аттестация и подготовка сварочных материалов

Аттестованные сварщики и проверенная на образцах технология снижают риск ошибок на ответственных объектах. Сварочные материалы проходят входной контроль: проверяют сертификаты, маркировку, целостность упаковки и состояние покрытия электродов. Перед работой электроды прокаливают по режиму из паспорта и хранят в сухом помещении или термопенале, чтобы покрытие не набирало влагу.

Операционный контроль в процессе сварки

Операционный контроль сварных швов включает проверку сборки и зазоров, температуры подогрева, режима сварки и зачистки между проходами. Ошибку, замеченную на этапе сборки, исправляют за минуты, а тот же непровар, найденный ультразвуком в готовом шве, обходится в часы работы и повторный контроль.

Контроль сварных соединений в лаборатории «100 ТОНН»

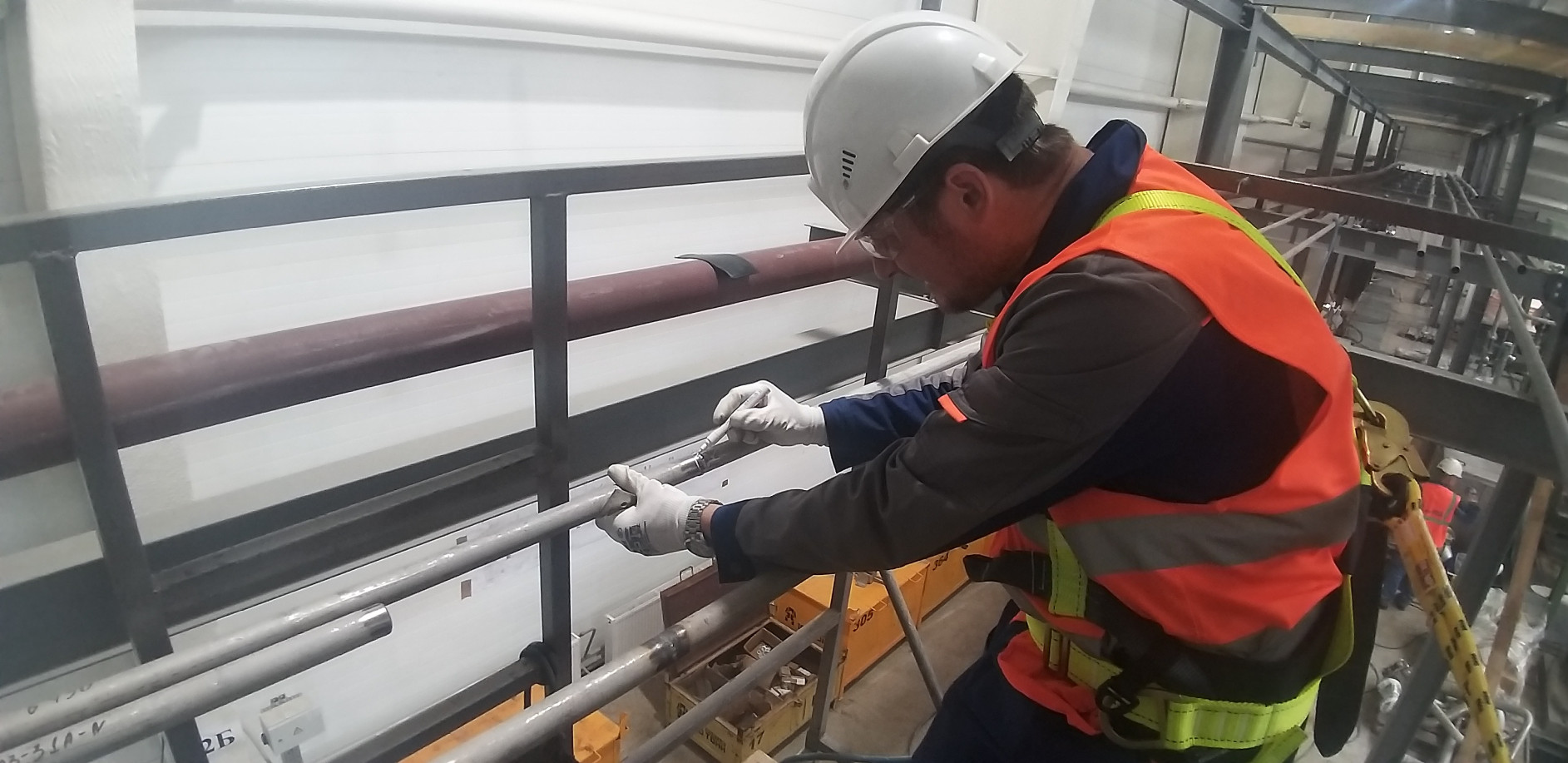

Лаборатория неразрушающего контроля «100 ТОНН» проверяет сварные соединения на объектах заказчика. Применяем методы контроля сварных швов: визуальный и измерительный, ультразвуковой, капиллярный и магнитопорошковый. Методы и объем подбираем под материал, толщину и требования проекта.

Проверяем швы при монтаже оборудования и металлоконструкций, а также после ремонта, чтобы дефекты не ушли в эксплуатацию. По итогам выдаем заключения и протоколы с результатами контроля и выводом о соответствии нормам — их можно использовать при приемке работ.

Часто задаваемые вопросы

Какой дефект сварного шва самый опасный?

Трещина. Ее острая вершина концентрирует напряжения, и под нагрузкой или на холоде трещина растет, что может привести к внезапному разрушению. Поэтому почти все нормы не допускают трещин независимо от размера.

Можно ли найти внутренние дефекты без разрушения шва?

Да, внутренние дефекты сварных соединений выявляют ультразвуковым или радиографическим контролем. Для ответственных швов методы часто сочетают.

Чем ультразвуковой контроль отличается от рентгеновского?

УЗК лучше находит трещины и непровары, работает при доступе с одной стороны и не требует радиационной защиты. Рентген лучше показывает поры и шлак и дает наглядный снимок, который хранится как документ.

Допускаются ли поры в сварном шве?

Одиночные мелкие поры могут допускаться, если их размер и количество в пределах нормы выбранного уровня качества. Скопления и цепочки пор нормируются жестче.

Сколько раз можно исправлять дефектный участок?

Обычно не более двух раз. Точное число задает НД на конкретную конструкцию.

Выводы

Виды дефектов сварных швов разнообразны: трещины, поры, включения, непровары, нарушения формы. Но основные причины дефектов сварных швов во многом общие — режим, подготовка кромок, состояние материалов и квалификация сварщика. Поэтому лучшая защита от брака — контроль на каждом этапе, от входной проверки электродов до финальной дефектоскопии.

Дефекты сварных соединений надежно выявляют, сочетая методы контроля сварных швов: визуальный осмотр находит отклонения на поверхности, ультразвук и радиография — скрытые дефекты в толще металла. Своевременная проверка обходится несравнимо дешевле аварии или ремонта конструкции в эксплуатации.
